Χρησιμοποιήστε αυτήν την λειτουργία για να ταυτοποιήσετε συγκρούσεις μεταξύ των 3D στοιχείων του μοντέλου. Μία σύγκρουση συμβαίνει όταν δύο ή περισσότερα στοιχεία τέμνονται φυσικά.
Η Ανίχνευση Σύγκρουσης λειτουργεί αναζητώντας συγκρούσεις μεταξύ δύο οποιωνδήποτε ομάδων στοιχείων. Οι ομάδες ορίζονται από κριτήρια που επιλέγετε εσείς.
Για παράδειγμα, η Ανίχνευση Σύγκρουσης μπορεί να τρέξει:
•Μεταξύ Κατασκευαστικών και ΜΗΥ Στοιχείων. (Τα ΜΗΥ Στοιχεία μπορεί να προέρχονται από διασυνδεδεμένα ή συγχωνευμένα εξωτερικά ΜΗΥ IFC Αρχεία, ή μοντελοποιημένα μέσα στο Archicad).
•Μεταξύ κατασκευαστικών στοιχείων από χάλυβα και από σκυρόδεμα
•Μεταξύ στοιχείων ταξινομημένων ως διαφορετικών τύπων προϊόντων/στοιχείων (Uniclass, OmniClass, UniFormat ή οποιοδήποτε άλλο σύστημα ταξινόμησης)
•Για να τσεκάρετε το ελεύθερο ύψος για διαδρομές διαφυγής ή πρόσβαση σε ΑμΕΑ
Η Ανίχνευση Σύγκρουσης είναι διαθέσιμη μόνο από την Κάτοψη και τα 3D παράθυρα.
Πρόσβαση από:
•Σχεδίαση > Έλεγχος Μοντέλου > Ανίχνευση Σύγκρουσης
•ή με κλικ στο εικονίδιο Ανίχνευση Σύγκρουσης από την Αναφορά Ελέγχου Μοντέλου
Ορισμός Ανοχών Όγκου/Επιφάνειας
Παράδειγμα: Ανίχνευση Σύγκρουσης με Ανοχές Όγκου/Επιφάνειας
Παράδειγμα: Έλεγχος Σύγκρουσης Ελεύθερου Ύψους
Εξαίρεση Δομικού Υλικού από Ανίχνευση Σύγκρουσης
•Λαμβάνονται υπόψη μόνο τα στοιχεία των ορατών Ριζόχαρτων
•Στοιχεία που απλώς ακουμπούν μεταξύ τους δεν συνιστούν συγκρούσεις
•Οι Πράξεις Μεταξύ Στερεών και οι Συνδέσεις Βάσει Προτεραιότητας έχουν ήδη επιλυθεί στο μοντέλο και δεν προκαλούν συγκρούσεις
•Τα 3D Επίπεδα Κοπής αγνοούνται (λαμβάνεται υπόψη ολόκληρο το μοντέλο, ανεξαρτήτως Επιπέδων Κοπής)
•Μπορείτε να καθορίσετε Ανοχές για συγκρούσεις Όγκων και/ή Επιφανειών: εάν ο όγκος αλληλοτομίας ή το εμβαδόν επιφάνειας δεν υπερβαίνει την καθορισμένη τιμή Ανοχής, τότε δεν μετράει ως σύγκρουση.
Δείτε: Ορισμός Ανοχών Όγκου/Επιφάνειας.
•Η κατάσταση των Δομικών Υλικών (Ιδιότητα “Συμμετέχει σε Ανίχνευση Σύγκρουσης”) λαμβάνεται υπόψη
Δείτε: Εξαίρεση Δομικού Υλικού από Ανίχνευση Σύγκρουσης.
1.Πηγαίνετε στην Κάτοψη ή στο 3D Παράθυρο.
2.Πηγαίνετε στο Σχεδίαση > Έλεγχος Μοντέλου > Ανίχνευση Σύγκρουσης.
3.Στον διάλογο, καθορίστε κριτήρια για τις δύο ομάδες 3D στοιχείων που θέλετε να ελέγξετε.

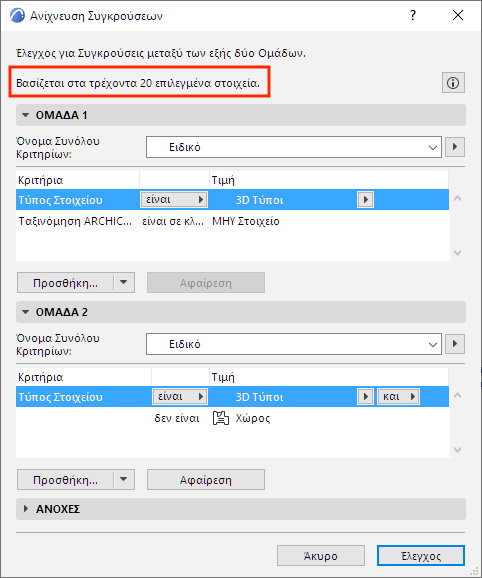

•Εάν είναι επιλεγμένα οποιαδήποτε στοιχεία, η Ανίχνευση Σύγκρουσης θα ελέγξει μόνο τα επιλεγμένα στοιχεία! Δείτε το άνω μέρος του διαλόγου για οπτική πληροφόρηση οποιασδήποτε τρέχουσας επιλογής.
Για περισσότερες πληροφορίες, δείτε: Καθορισμός Ομάδων Σύγκρουσης.
4.Ορίστε τις τιμές Ανοχής Επιφάνειας και/ή Όγκου, κατά περίπτωση.
Για περισσότερες πληροφορίες, δείτε: Ορισμός Ανοχών Όγκου/Επιφάνειας.
5.Πατήστε Έλεγχος για να τρέξει η Ανίχνευση Σύγκρουσης.

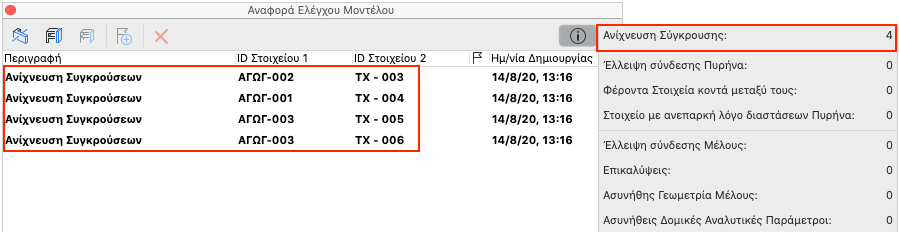

6.Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα. Τα προβλήματα συγκρούσεων παρατίθενται ως τέτοια στην Αναφορά. Κάντε κλικ στις Πληροφορίες για να δείτε τον αριθμό των Συγκρούσεων.
Όπως και με άλλα προβλήματα που αναφέρονται στην Αναφορά Ελέγχου Μοντέλου, μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε Ζητήματα.
Δείτε: Αναφορά Ελέγχου Μοντέλου.
Κριτήρια Επιφάνειας σε Κανόνες Υπερισχύοντος Γραφικού και Ανίχνευσης Συγκρούσεων
Υπό την ΟΜΑΔΑ 1 και την ΟΜΑΔΑ 2, χρησιμοποιήστε τα κριτήρια για να ορίσετε τις ομάδες σύγκρουσης.
•Για να εξετάσετε συγκρούσεις μεταξύ όλων των τύπων στοιχείου, χρησιμοποιήστε τα ίδια κριτήρια για αμφότερες τις ομάδες.
•Για να εξετάσετε συγκρούσεις μόνο μεταξύ 3D στοιχείων και ΜΗΥ Στοιχείων, περιορίστε τη μία από τις ομάδες με στοιχεία ταξινομημένα ως ΜΗΥ.

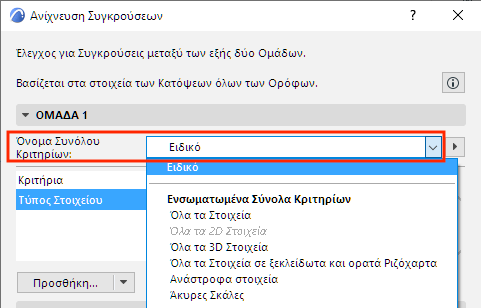

•Για να χρησιμοποιήσετε ένα αποθηκευμένο Σύνολο Κριτηρίων στον ορισμό μίας Ομάδας Σύγκρουσης: πατήστε το βέλος Όνομα Συνόλου Κριτηρίων για να δείτε λίστα με τα σύνολα κριτηρίων της μελέτης:
–Εάν διαλέξετε εδώ ένα Σύνολο Κριτηρίων, τα περιεχόμενά του θα αντικαταστήσουν τα τρέχοντα κριτήρια της Ομάδας Σύγκρουσης.
–Τα Σύνολα Κριτηρίων της λίστας μπορεί να είναι ανενεργά, εάν το σύνολο περιλαμβάνει κριτήρια μη εφαρμόσιμα στην Ανίχνευση Συγκρούσεων (π.χ. 2D τύποι στοιχείων, ή IFC Ιδιότητες).
Δείτε επίσης: Προκαθορισμένα Σύνολα Κριτηρίων.

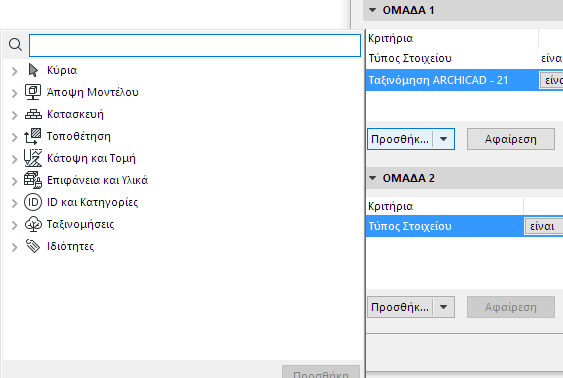

•Πατήστε Προσθήκη για να εμφανιστεί ένας διάλογος, όπου θα επιλέξετε οποιεσδήποτε Ιδιότητες και Παραμέτρους που θα περιορίσουν την ομάδα.
Ορισμός Ανοχών Όγκου/Επιφάνειας
Προαιρετικά, καθορίστε Ανοχές για τον όγκο και την επιφάνεια των αλληλοτεμνόμενων μερών των στοιχείων.
Στοιχεία θεωρούνται ότι συγκρούονται, όταν ο όγκος των αλληλοτεμνόμενων μερών ή (εάν είναι ενεργοποιημένο) το εμβαδόν επιφάνειας αλληλοτεμνόμενων μερών υπερβαίνει την Τιμή Ανοχής.
Σημείωση: Εδώ οι μονάδες είναι εκείνες των Μονάδων Εργασίας της μελέτης (Επιλογές > Προτιμήσεις Μελέτης).
Ανοχή Όγκου
Για την Ανίχνευση Σύγκρουσης η ύπαρξη στοιχείων σύγκρουσης εξαρτάται από τον όγκο των αλληλοτεμνόμενων μερών.
Μπορείτε να ορίσετε μία προαιρετική Ανοχή Όγκου: Εάν ο όγκος των αλληλοτεμνόμενων μερών των δύο στοιχείων υπερβαίνει αυτήν την τιμή ανοχής, τότε τα στοιχεία θεωρούνται ως συγκρουόμενα.
Έλεγχος για Σύγκρουση Επιφάνειας
Ως πρόσθετη επιλογή, η λειτουργία Ανίχνευσης Σύγκρουσης ελέγχει επίσης το εμβαδόν επιφάνειας των αλληλοτεμνόμενων μερών. Εάν ενεργοποιήσετε τον έλεγχο Επιφάνειας και ορίσετε μία ανοχή, τότε τα στοιχεία αντιμετωπίζονται ως συγκρουόμενα όταν το εμβαδόν της επιφάνειας σύγκρουσης υπερβαίνει αυτήν την τιμή Ανοχής Επιφάνειας.
Σημείωση: Εάν ο Έλεγχος Επιφάνειας είναι ενεργός, μπορούν αυτά τα δύο στοιχεία να θεωρηθούν ως συγκρουόμενα ακόμα και όταν ο όγκος σύγκρουσης δεν υπερβαίνει την Ανοχή Όγκου - επειδή το εμβαδόν της επιφάνειας σύγκρουσης υπερβαίνει την Ανοχή Επιφάνειας. Δείτε το παρακάτω παράδειγμα:
Παράδειγμα: Ανίχνευση Σύγκρουσης με Ανοχές Όγκου/Επιφάνειας

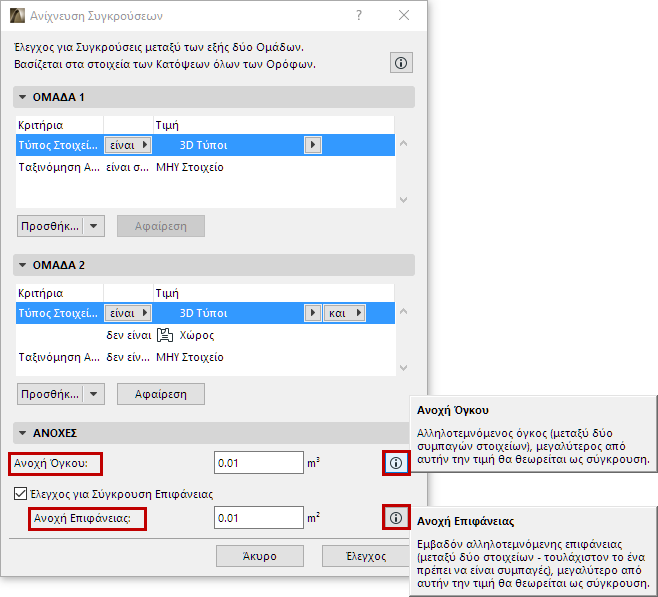

Τρέξτε την Ανίχνευση Σύγκρουσης με τις ρυθμίσεις Ανοχής που εμφανίζονται εδώ.

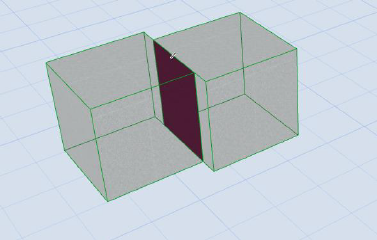

Οι δύο ακόλουθοι κύβοι έχουν όγκο ενός κυβικού μέτρου, έκαστος. Συγκρούονται ελαφρώς. Ο επικαλυπτόμενος όγκος είναι πολύ μικρός (δεν υπερβαίνει την Ανοχή Όγκου), αλλά η επικαλυπτόμενη επιφάνεια είναι σημαντική (υπερβαίνει την Ανοχή Επιφάνειας). Αποτέλεσμα: Η Ανίχνευση Σύγκρουσης θεωρεί αυτά τα δύο στοιχεία ως σύγκρουση.
Δύο Στοιχεία Σύγκρουσης (βάσει του Εμβαδού Επιφάνειας του Συγκρουόμενου Μέρους)
Παράδειγμα: Έλεγχος Σύγκρουσης Ελεύθερου Ύψους

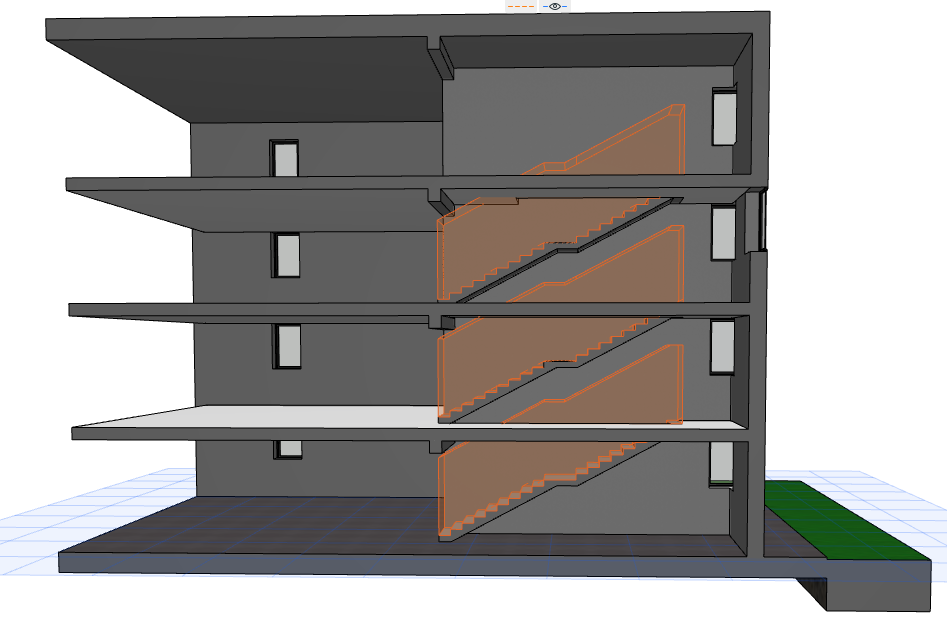

Θα ελεγχθεί η Σύγκρουση Ελεύθερου Ύψους σε αυτήν την 3D άποψη του μοντέλου.
Σημείωση: Η ορατότητα του Ελεύθερου Ύψους είναι ενεργοποιημένη στις Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου (Επιλογές Σκάλας).
1.Πηγαίνετε στο Σχεδίαση > Έλεγχος Μοντέλου > Ανίχνευση Σύγκρουσης.

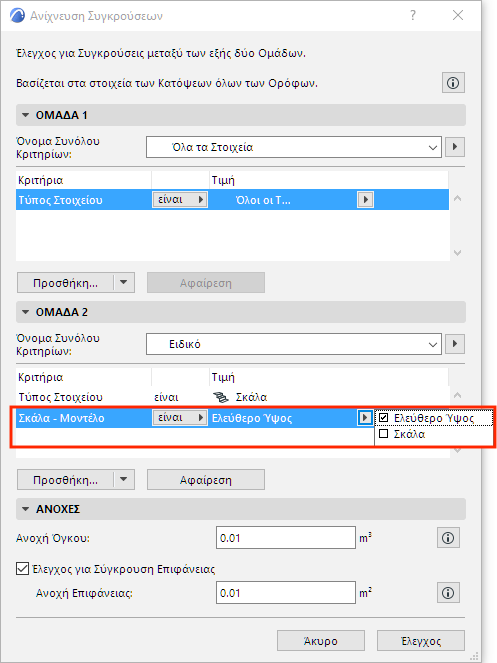

2.Στον διάλογο, καθορίστε τα κριτήρια σύγκρουσης.
•Για ΟΜΑΔΑ 1: Όλα τα 3D στοιχεία
•Για ΟΜΑΔΑ 2: Σκάλες, λαμβάνοντας υπόψη το τμήμα Ελεύθερου Ύψους του Μοντέλου Σκάλας.
3.Πατήστε Έλεγχος για να τρέξει η Ανίχνευση Σύγκρουσης.
4.Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα. Εδώ, για κάθε αποτέλεσμα μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε ζητήματα, κατά βούληση.
Δείτε: Αναφορά Ελέγχου Μοντέλου.
Εξαίρεση Δομικού Υλικού από Ανίχνευση Σύγκρουσης

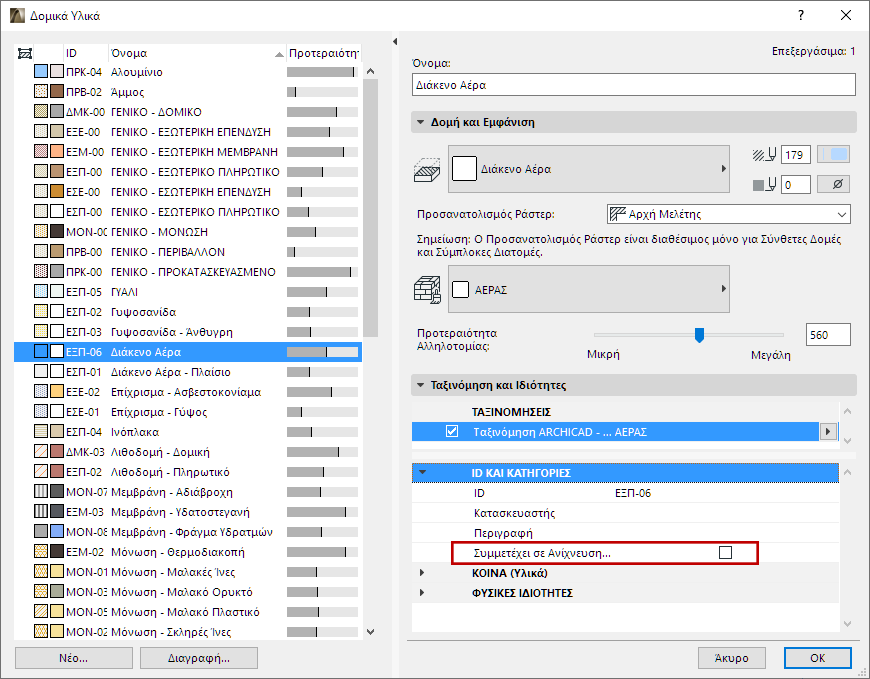

Η Ανίχνευση Σύγκρουσης λαμβάνει υπόψη τα Δομικά Υλικά των στοιχείων. Τα Δομικά Υλικά μπορούν να οριστούν να συμμετέχουν στην Ανίχνευση Συγκρούσεων, χρησιμοποιώντας το κουτάκι τσεκαρίσματος “Συμμετέχει σε Ανίχνευση Σύγκρουσης” στο πάνελ Ταξινόμηση και Ιδιότητες των Δομικών Υλικών, στο Επιλογές > Χαρακτηριστικά > Δομικά Υλικά.
Εάν αυτό το κουτάκι τσεκαρίσματος δεν είναι ενεργό, τότε το Δομικό Υλικό δεν θα συμμετέχει στην Ανίχνευση Σύγκρουσης.
Για παράδειγμα, ένα ΜΗΥ Στοιχείο (π.χ. αεραγωγός) που διασχίζει ένα Δομικό Υλικό το οποίο χρησιμοποιείται ως διάκενο αέρα, δεν θα θεωρείται ως μία σύγκρουση.
