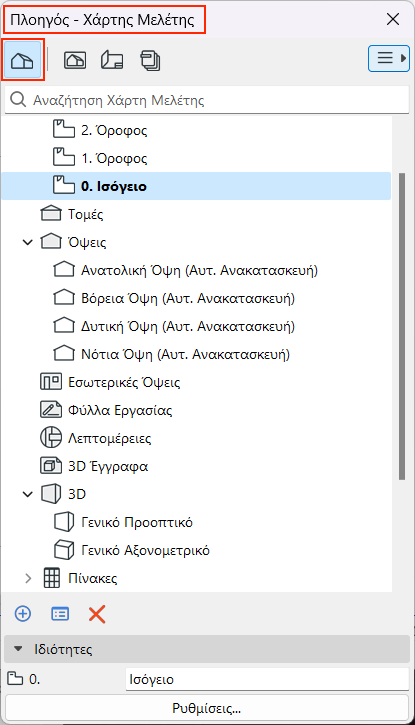

Δενδροειδής ιεραρχία των σ-άποψης της μελέτης, οργανωμένων σε φακέλους. Τα εικονίδια των σ-άποψης (στον Πλοηγό και στη γραμμή καρτελών) είναι μαύρα.
Χρησιμοποιήστε το πεδίο αναζήτησης για να εντοπίσετε στοιχεία με βάση το όνομα.
Τι είναι ένα Σ-Άποψης;
Ένα Σ-Άποψης αντιπροσωπεύει το παράθυρο ενός συγκεκριμένου τμήματος της μελέτης σας.
Τα Σ-Άποψης παρουσιάζονται στον Χάρτη Μελέτης Πλοηγού, οργανωμένα σε φακέλους (ένας φάκελος που ονομάζεται ανάλογα με τον τύπο του σ-άποψης).
Σημείωση: Μόλις αποθηκεύσετε τις ρυθμίσεις ενός σ-άποψης, δημιουργείται μία άποψη (και προστίθεται στον Χάρτη Απόψεων) και μπορεί στη συνέχεια να τοποθετηθεί σε μία Πινακίδα.
Φάκελοι του Χάρτη Μελέτης
Αυτοί οι φάκελοι είναι μία σταθερή λίστα τύπων στοιχείου, όπου δεν μπορείτε να προσθέτετε ή να διαγράφετε φακέλους.
Όροφοι
Όλοι οι Όροφοι που έχουν οριστεί για τη Μελέτη.
Σημείωση: Στον Χάρτη Μελέτης, το ID Ορόφου δεν είναι επεξεργάσιμο. Το ID Ορόφου είναι ταυτόσημο με τον Αριθμό Ορόφου και μπορεί να οριστεί στις Ρυθμίσεις Ορόφου.
Τομές, Όψεις, Εσωτερικές Όψεις, Φύλλα Εργασίας, Λεπτομέρειες και 3D Έγγραφα
Φάκελοι που περιέχουν αντίστοιχα σ-άποψης.
Πληροφορίες για κάθε έναν τύπο αυτών των Σ-Άποψης δείτε: Απόψεις Μοντέλου Archicad.
3D
Περιέχει 3D απόψεις και οποιεσδήποτε διαδρομές κάμερας.
•Παρέχονται δύο προεπιλεγμένες προβολές: Γενική Προοπτικό και Γενικό Αξονομετρικό.
•Όταν τοποθετείτε Κάμερες στη Μελέτη σας, τα ονόματά τους εμφανίζονται στο 3D φάκελο, ομαδοποιημένα κάτω από τη Διαδρομή.
Δείτε: Ρυθμίσεις Εργαλείου Κάμερα.
Πίνακες
Περιέχει τους διαδραστικούς πίνακες (Στοιχεία, Συστατικά, Επιφάνειες) που δημιουργήθηκαν ως μέρος της τεκμηρίωσης της μελέτης. Ο Διαδραστικός Πίνακας είναι η βάση των παραγγελιών για κατασκευαστικά στοιχεία από τους κατασκευαστές, καθώς και για τον έλεγχο της συνέπειας των στοιχείων, με βάση ένα σύνολο κριτηρίων.
Δείτε: Διαδραστικός Πίνακας.
Ευρετήρια Μελέτης
Για παράδειγμα, δείκτες λίστας Απόψεων, φύλλο Πινακίδας, λίστα Σχεδίων.
Δείτε: Ευρετήρια Μελέτης.
Λίστες
Προκαθορισμένα σχέδια λίστας για Στοιχεία, Συστατικά και Χώρους
Πληροφορίες
Σημειώσεις και Αναφορά μελέτης (επίσης διαθέσιμα από το μενού Παράθυρα)
Για περισσότερες πληροφορίες, δείτε: Σημειώσεις και το Παράθυρο Αναφοράς Συνεδρίας.
