Το Archicad σας βοηθά να μετακινείτε ή να αναμορφώνετε στοιχεία με έλξη τους από υφιστάμενα στοιχεία, ως τμήμα της λειτουργίας μετακίνησης.
Η λειτουργία Έλξη Στοιχείου γίνεται ενεργή ή ανενεργή, χρησιμοποιώντας την εντολή/διακόπτη Άποψη > Έλξη Στοιχείου. Αυτή η εντολή είναι διαθέσιμη και στην γραμμή εργαλείων Βοηθήματα Σχεδίασης.
Η Έλξη Στοιχείου αλλάζει κατάσταση (ΝΑΙ/ΟΧΙ) ενώ εργάζεστε, χρησιμοποιώντας τη συντόμευση "Alt+E".
Σημείωση: Η Έλξη Στοιχείου χρησιμοποιείται μόνο με απενεργοποιημένη την Έλξη Πλέγματος.

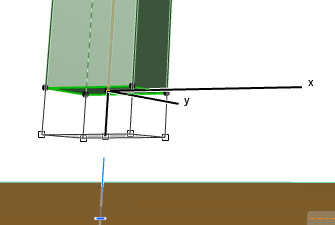

Αν επιλέξετε ένα στοιχείο και μετά αρχίσετε τη μετατόπισή του με ενεργή την Έλξη Στοιχείου, θα δείτε τα ειδικά σημεία του να αλλάζουν σε μικρά τετραγωνάκια.
Αυτά τα ειδικά σημεία είναι:
•Οι κόμβοι επιλογής του στοιχείου και τα σημεία αγκύρωσής του.
•Τα σημεία διαίρεσης του στοιχείου (όταν είναι ενεργά τα Σημεία Έλξης).
Δείτε: Σημεία Έλξης.
•Η υπόδειξη του κέρσορα.
Μόλις ένας από αυτούς τους κόμβους επιλογής βρει μία κορυφή, ένα σημείο αγκύρωσης ή μία ακμή ενός άλλου στοιχείου όπου ο κέρσορας αλλάζει μορφή για να δείξει την ύπαρξη ειδικής σχέσης, ο κόμβος επιλογής γίνεται μεγαλύτερος, υποδεικνύοντας ότι το ευαίσθητο σημείο έχει ασκήσει έλξη στο στοιχείο. Μπορείτε πλέον να κάνετε κλικ για να συνδεθούν τα δύο στοιχεία, χωρίς να πρέπει να τοποθετήσετε τον κέρσορα στο σημείο σύνδεσης.
Εάν περισσότερα από ένα σημεία έλξης αγγίζει ένα επιλέξιμο σημείο του άλλου Στοιχείου, χρησιμοποιήστε το πλήκτρο διαστήματος (spacebar) για να κινηθείτε κυκλικά στα πιθανά σημεία.
Η Έλξη από Επιφάνεια είναι εξ ορισμού ενεργοποιημένη, με τον διακόπτη Άποψη > Έλξη από Επιφάνεια.
Ο κέρσορας θα έλκεται από οποιαδήποτε επιφάνεια (καθώς και από ακμές και σημεία) στο 3D παράθυρο, για εύκολη εισαγωγή μεταξύ στοιχείων στο χώρο.

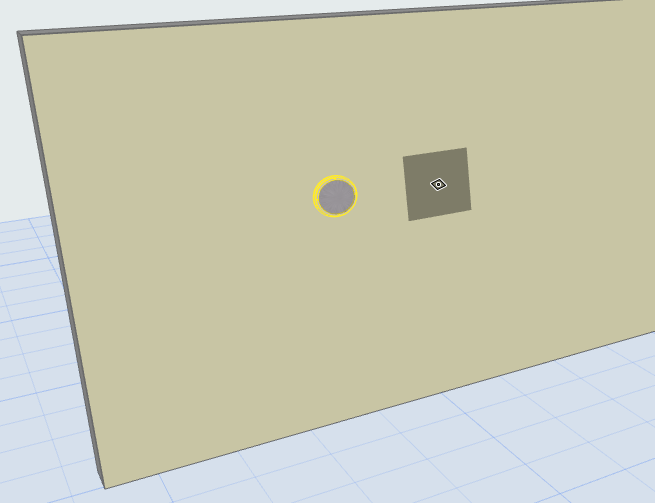

Για παράδειγμα, με Έλξη από Επιφάνεια Ενεργή, μπορείτε να τοποθετήσετε εύκολα την Επίτοιχη Φ. Πηγή στη σωστή θέση:
(Μπορείτε και στα 2D παράθυρα να έχετε τα αποτελέσματα της Έλξης από Επιφάνεια, χρησιμοποιώντας το χαρακτηριστικό Βαρύτητα. Δείτε:Βαρύτητα.)
