Μπορείτε να διασπάσετε πολλά επιλεγμένα στοιχεία (Τοίχους, Δοκούς, Γραμμές, Πλάκες, Στέγες, Ανάγλυφα, Χώρους και Πολυγωνικά Ράστερ, Γραμμές, Τόξα, ΠολυΓΡΑΜΜΕΣ και Splines) κατά μήκος ενός τμήματος γραμμής, τόξου ή πλευράς στοιχείου.
Η εντολή Διάσπαση είναι διαθέσιμη στην Κάτοψη και στο 3D Παράθυρο, και - μόνο για σχεδιαστικά στοιχεία - στα παράθυρα Τομής/Όψης/ΕΟψης, 3D Εγγράφου, Λεπτομέρειας και Φύλλου Εργασίας.
Σημείωση: Δεν μπορείτε να διασπάσετε ένα πολύγωνο - όπως το στοιχείο Στέγη - με ένα τόξο.
Το επίπεδο διάσπασης είναι πάντα κάθετο στην Κάτοψη.
Εξαίρεση: Εάν διασπάτε μία Μορφή, έχετε μεγαλύτερη ελευθερία: το επίπεδο διάσπασης μπορεί να οριστεί κάθετο στο τρέχον επίπεδο επεξεργασίας.
1.Επιλέξτε τα στοιχεία που θέλετε να διασπάσετε.
2.Επιλέξτε την εντολή Επεξεργασία > Αναμόρφωση > Διάσπαση ή το εικονίδιο Τσεκούρι από την Τυπική γραμμή εργαλείων.
3.Σχεδιάστε μία προσωρινή γραμμή διάσπασης ή κάντε κλικ σε μία υπάρχουσα Γραμμή, Τόξο, Τοίχο ή ακμή πολυγώνου.

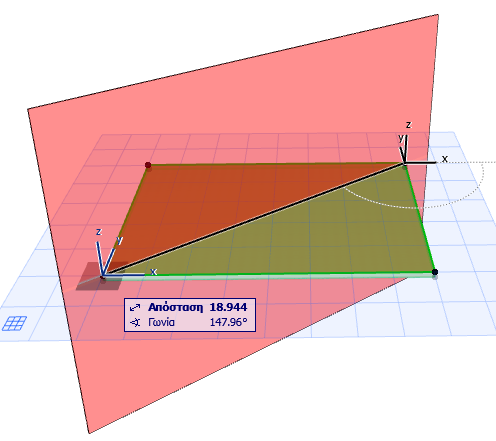

Στο 3D παράθυρο, εμφανίζεται ως οπτική πληροφόρηση ένα κόκκινο επίπεδο διάσπασης.
4.Κάντε κλικ σε μία από τις δύο περιοχές που ορίζει ο άξονας διάσπασης (ο δείκτης θα έχει τη μορφή Ματιού).
Σημείωση: Κατά τη διάσπαση τοίχων, η διάσπαση γίνεται στο σημείο διασταύρωσης της γραμμής διάσπασης με τη γραμμή(ές) αναφοράς των επιλεγμένων στοιχείων.
5.Τα στοιχεία που βρίσκονται στην περιοχή που κάνατε κλικ με το ποντίκι, θα παραμείνουν επιλεγμένα, ενώ τα στοιχεία της άλλης περιοχής θα αποεπιλεγούν. Η επιλεγμένη ομάδα στοιχείων μπορεί να επεξεργαστεί με τους συνήθεις τρόπους.

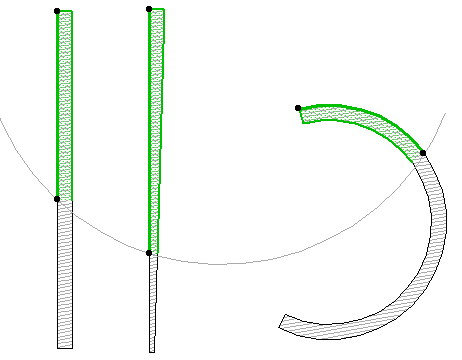

Αν το επιλεγμένο στοιχείο τέμνεται από ένα στοιχείο σε διάφορες θέσεις, η επιλογή της εντολής Διάσπαση θα διαιρέσει το επιλεγμένο στοιχείο σε κάθε σημείο τομής.
Η Διάσπαση διατίθεται επίσης και στο 3D Παράθυρο. Μπορείτε να διασπάσετε το επιλεγμένο στοιχείο σε δύο τμήματα, με ένα κατακόρυφο επίπεδο. Αυτό το χαρακτηριστικό λειτουργεί με τον ίδιο τρόπο όπως και στην Κάτοψη. Η γραμμή διάσπασης σχεδιάζεται στο επίπεδο που διέρχεται από την Προσωρινή Αρχή.
Σημείωση: Όταν δεν έχει επιλεγεί κανένα στοιχείο, η εντολή Διάσπαση θα σας βοηθήσει να διασπάσετε ένα Τοίχο στο σημείο που θα κάνετε κλικ, κατά μήκος της πλευράς ή της γραμμής αναφοράς του.
