Τοιχοπετάσματα και Άλλα Στοιχεία
Οι ακόλουθες ενότητες περιγράφουν τον τρόπο αλληλεπίδρασης των Τοιχοπετασμάτων με τα άλλα στοιχεία.
Διαχείριση Ενώσεων Τοιχοπετάσματος
Τοιχοπετάσματα και Γειτονικοί Χώροι
Διάσπαση Διασταυρούμενων Τοιχοπετασμάτων
Δημιουργία Κοινού Πλαισίου για Παρακείμενα Τοιχοπετάσματα
Ένα Τοιχοπέτασμα μπορεί να ενωθεί με έναν ή περισσότερους Τοίχους.
•Εάν μετακινήσετε ή στρέψετε το Τοιχοπέτασμα, τότε ο συνδεδεμένος τοίχος θα τεντωθεί αναλόγως.
•Η εντολή Ένωση είναι επίσης χρήσιμη στην προσαρμογή της γεωμετρίας του τοίχου σε ένα κεκλιμένο Τοιχοπέτασμα.
Για να ενώσετε έναν Τοίχο με ένα Τοιχοπέτασμα:
1.Επιλέξτε τους Τοίχους(ο) και το Τοιχοπέτασμα. (Μπορείτε να επιλέξετε οποιονδήποτε αριθμό τοίχων, αλλά μόνον ένα Τοιχοπέτασμα).
2.Χρησιμοποιήστε την εντολή Σχεδίαση > Τροποποίηση Τοιχοπετάσματος > Ένωση Τοίχου(ων) με Τοιχοπέτασμα...
ή την εντολή Σύνδεση > Ένωση Τοίχου(ων) με Τοιχοπέτασμα από το θεματικό μενού.
3.Εμφανίζεται ο διάλογος Ένωση Τοίχου(ων) με Τοιχοπέτασμα. Χρησιμοποιήστε αυτόν τον διάλογο για να προσδιορίσετε με ακρίβεια το σημείο σύνδεσης του τοίχου(ων) με το Τοιχοπέτασμα.
Δείτε λεπτομέρειες παρακάτω.
4.Πατήστε Ένωση.
5.Εάν τα άκρα του τοίχου και του Τοιχοπετάσματος δεν συμπίπτουν, εμφανίζεται ο κέρσορας Μάτι: κάντε κλικ για να καθορίσετε ποιο άκρο του τοίχου θέλετε να ενωθεί με το Τοιχοπέτασμα.
Καθώς κινείτε τον κέρσορα προς ένα από τα άκρα του τοίχου, εμφανίζεται επάνω στον τοίχο ένα διπλό-βέλος, που υποδεικνύει το άκρο που θα ενωθεί εάν κάνετε κλικ τώρα.
Ένωση Τοίχου με Τοιχοπέτασμα

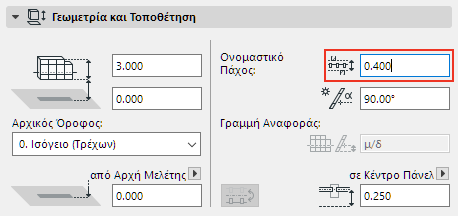

•Ένωση με Πάχος Τοιχοπετάσματος: Αυτή είναι η προκαθορισμένη επιλογή. Αυτές οι τιμές απόκλισης Εντός και Εκτός έχουν άθροισμα το Ονομαστικό Πάχος του Τοιχοπετάσματος, όπως καθορίζεται στο Πάνελ Γεωμετρία και Τοποθέτηση του διαλόγου Ρυθμίσεις Συστήματος Τοιχοπετάσματος. Στο παράδειγμά, το Ονομαστικό Πάχος είναι ορισμένο σε 400mm.
•Εκτός: η τιμή του καθορίζει το σημείο στο οποίο οι τοίχοι που έρχονται από την “εξωτερική” κατεύθυνση του Τοιχοπετάσματος, θα ενωθούν σε αυτό το Τοιχοπέτασμα.
•Εντός: η τιμή του καθορίζει το σημείο στο οποίο οι τοίχοι που έρχονται από την “εσωτερική” κατεύθυνση του Τοιχοπετάσματος, θα ενωθούν σε αυτό το Τοιχοπέτασμα.
Τα Εντός και Εκτός σημεία ένωσης τοίχου εκφράζονται σαν απόκλιση από την Επιφάνεια Βάσης, όπως φαίνεται στον διάλογο “Ένωση Τοίχου με Τοιχοπέτασμα”.
Με πρόθεση την ένωση τοίχων με απόκλιση από αυτό το Τοιχοπέτασμα, το μέρος “Εντός” αυτού του Ονομαστικού Πάχους είναι ίσο με την Απόκλιση Πάνελ από την Επιφάνεια Αναφοράς (στο παράδειγμα είναι 250). Το μέρος “Εκτός” είναι το υπόλοιπο από το Ονομαστικό Πάχος (στο παράδειγμα είναι 150).
•Ειδική απόκλιση: Κάντε κλικ σε αυτό για να σταματήσετε τους παρακείμενους Τοίχους(ο) σε σημεία διαφορετικά από το ονομαστικό πάχος του Τοιχοπετάσματος. Εισάγετε τιμές για την απόκλιση από την Επιφάνεια Βάσης του Τοιχοπετάσματος για τα Εκτός και Εντός σημεία σύνδεσης τοίχου.
Για επαναπροσδιορισμό της απόκλισης ενός ήδη συνδεδεμένου τοίχου, κάντε νέα Ένωση.
Διαχείριση Ενώσεων Τοιχοπετάσματος

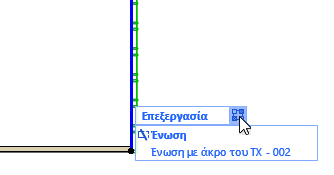

Επιλεγμένα στοιχεία που συμμετέχουν στην ένωση Τοιχοπετάσματος και Τοίχου(ων) εμφανίζονται με μία “Λαβή”. Κάντε κλικ στη Λαβή για να δείτε μία λίστα των Συνδέσεων (συμπεριλαμβανομένων των Πράξεων μεταξύ Στερεών και των Περικοπών, καθώς και των ενώσεων Τοίχων/Τοιχοπετασμάτων) στις οποίες συμμετέχει το επιλεγμένο στοιχείο. Χρησιμοποιήστε τη λίστα για να διαχειριστείτε αυτές τις σχέσεις.
Για περισσότερες πληροφορίες, δείτε: Διαχείριση Συνδέσεων Στοιχείου.
Τοιχοπετάσματα και Γειτονικοί Χώροι
Οι γειτονικοί Χώροι εκτείνονται έως το Ονομαστικό Πάχος του Τοιχοπετάσματος, όπως ορίστηκε στο πεδίο Ονομαστικό Πάχος των Ρυθμίσεων Συστήματος Τοιχοπετάσματος (Πάνελ Γεωμετρία και Τοποθέτηση).
Όπως με τους τοίχους και με τα υποστυλώματα, έχετε αρκετές επιλογές στον καθορισμό του τρόπου υπολογισμού των Τοιχοπετασμάτων που ανήκουν σε Χώρους ή λειτουργούν σαν Όριο Χώρου. Στο Πάνελ Τοποθέτηση Μέλους των Ρυθμίσεων Τοιχοπετάσματος χρησιμοποιήστε το pop-up Σχέση με Χώρους για να καθορίσετε τον τρόπο υπολογισμού αυτών των Χώρων.
Δείτε: Σχέση με Χώρους.
Διάσπαση Διασταυρούμενων Τοιχοπετασμάτων
Ένας τρόπος για την ακριβή σύνδεση δύο Τοιχοπετασμάτων είναι να τα κάνετε να διασταυρωθούν και μετά να διασπάσετε και να καθαρίσετε τα μέρη που δεν χρειάζεστε, χρησιμοποιώντας την εντολή Σχεδίαση > Τροποποίηση Τοιχοπετάσματος > Διάσπαση Τοιχοπετάσματος.
Αυτή η εντολή λειτουργεί μόνο για διάσπαση ενός ή περισσότερων Τοιχοπετασμάτων από ένα άλλο Τοιχοπέτασμα. Είναι διαθέσιμη σε οποιοδήποτε παράθυρο μοντέλου, αλλά όχι στη φάση Επεξεργασίας Τοιχοπετάσματος. Είναι ανάλογη με την εντολή Επεξεργασία > Αναμόρφωση >Διάσπαση, που λειτουργεί σε άλλα στοιχεία του Archicad.

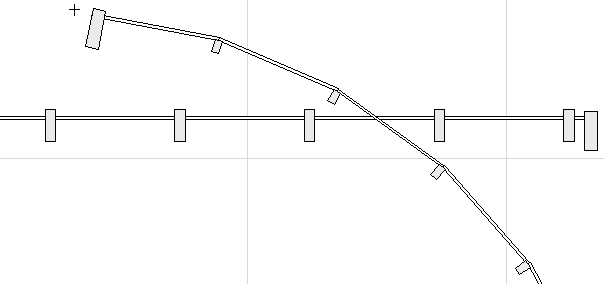

Σε αυτό το παράδειγμα, τα δύο Τοιχοπετάσματα τέμνονται στην Κάτοψη.
1.Επιλέξτε το καμπύλο Τοιχοπέτασμα.

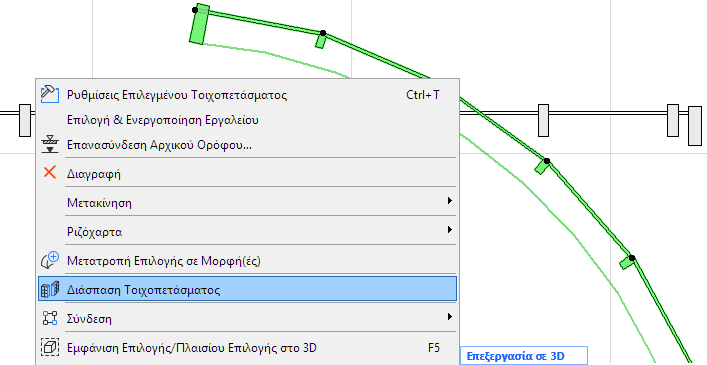

2.Χρησιμοποιήστε το Σχεδίαση > Τροποποίηση Τοιχοπετάσματος > Διάσπαση Τοιχοπετάσματος ή την ίδια εντολή από το θεματικό μενού.
3.Κάντε κλικ στο άλλο Τοιχοπέτασμα.

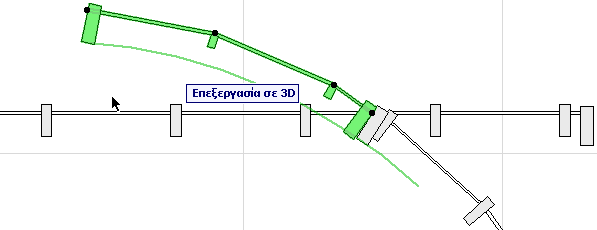

4.Εμφανίζεται ο δείκτης με μορφή Μάτι. Κάντε κλικ σε μία πλευρά του καμπύλου Τοιχοπετάσματος για να καθορίσετε το τμήμα του που θα παραμείνει επιλεγμένο μετά από τη Διάσπαση.
Το καμπύλο Τοιχοπέτασμα έχει διασπαστεί σε δύο ανεξάρτητα Τοιχοπετάσματα.
5.Τώρα μπορείτε να διαγράψετε το τμήμα που δεν χρειάζεστε. Τα Τοιχοπετάσματα που θα παραμείνουν, θα ενώνονται με ακρίβεια.
6.Επαναλάβατε τη διαδικασία για διάσπαση και καθάρισμα και μετά διαγράψτε το προεξέχον τμήμα του ευθύγραμμου Τοιχοπετάσματος.

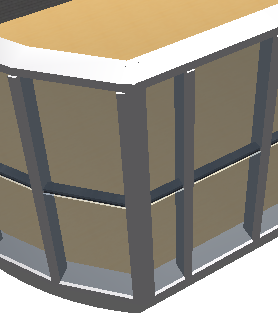

Το αποτέλεσμα στην Κάτοψη και στο 3D:
Σε αυτήν την περίπτωση τα γειτονικά Πλαίσια των δύο Τοιχοπετασμάτων μπορεί να επικαλύπτονται. Για να το διορθώσετε, δημιουργήστε ένα κοινό Πλαίσιο για τα δύο Τοιχοπετάσματα.
Δείτε: Δημιουργία Κοινού Πλαισίου για Παρακείμενα Τοιχοπετάσματα.
