Αυτή η εντολή είναι διαθέσιμη σε διάφορες μορφές, ανάλογα με τα επιλεγμένα στοιχεία:
Για Επιλεγμένα Κατασκευαστικά Στοιχεία
Για Ένθετα Σχέδια (Πηγή δεν είναι ένα PDF)
Για Ένθετα Σχέδια (Πηγή είναι ένα PDF)
Για Επιλεγμένα Κατασκευαστικά Στοιχεία

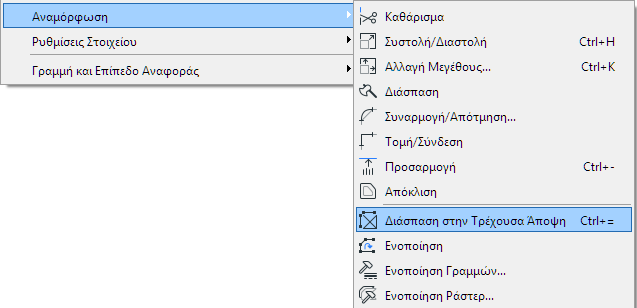

Επιλέγοντας το Επεξεργασία > Αναμόρφωση > Διάσπαση στην Τρέχουσα Άποψη, μετατρέπετε τα επιλεγμένα στοιχεία (μόνο στην Κάτοψη και άλλα 2D παράθυρα) σε 2D βασικά στοιχεία (Γραμμές χωρίς βελάκια, Κύκλους, Τόξα, Ελλειπτικά τόξα, Splines, Ράστερ χωρίς περίγραμμα, μονής-γραμμής Κείμενα).

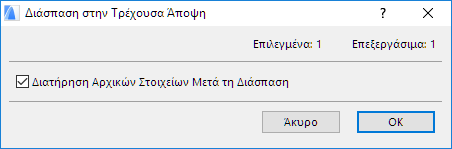

Στον διάλογο που εμφανίζεται, έχετε την επιλογή να διατηρήσετε τα Αρχικά στοιχεία. Εάν αφαιρέσετε το τσεκάρισμα από αυτό το κουτάκι, τα αρχικά στοιχεία θα διαγραφούν, και μόνο τα αποσυναρμολογημένα αρχέτυπα θα παραμείνουν στη μελέτη.
Σημείωση: Η εντολή Διάσπαση δεν επηρεάζει τα ομαδοποιημένα ή τα κλειδωμένα στοιχεία. Ενεργοποιήστε την Προσωρινή Διάσπαση Ομάδων πριν από τη διάσπαση ομαδοποιημένων στοιχείων.
Σημείωση: Εάν διασπάσετε ένα κατασκευαστικό στοιχείο χωρίς τσεκάρισμα στο “Διατήρηση Πρωτότυπων Στοιχείων”, τότε αυτό το στοιχείο δεν θα υφίσταται πλέον ως κατασκευαστικό στοιχείο. Στη συνέχεια θα εξαφανιστεί από άλλες απόψεις μοντέλου (Τομές, Όψεις, ΕΟψεις, 3D Έγγραφα του τύπου μοντέλο).
Μερικά παραδείγματα:
•Πλάκες, Στέγες και Ανάγλυφα διασπώνται σε γραμμές
•Τοίχοι και Υποστυλώματα διασπώνται σε Γραμμές και Ράστερ (διασπώνται επίσης Πόρτες και Παράθυρα τοποθετημένα σε Τοίχους)
•Πόρτες και Παράθυρα (εάν έχουν επιλεγεί χωρίς τον Τοίχο στον οποίο τοποθετήθηκαν) διασπώνται σε 2D στοιχεία και αντικαθίστανται από απλά ανοίγματα (οπές)
•Οι Διαστάσεις διασπώνται σε Γραμμές, Κείμενα και τα βασικά στοιχεία των απολήξεων (Γραμμές, Κύκλοι, Τόξα, Ράστερ)
•Οι πολυΓΡΑΜΜΕΣ διασπώνται σε Γραμμές και Τόξα
•Τα GDL Αντικείμενα διασπώνται σε βασικά 2D στοιχεία σχεδίασης
Η Διάσπαση δεν επιδρά στις εξής περιπτώσεις:
•Στα παράθυρα Τομής/Όψης/ΕΟψης και 3D Εγγράφου, τα τεμνόμενα κατασκευαστικά στοιχεία δεν μπορούν να διασπαστούν
•Στις γραμμές Τομής/Όψης/ΕΟψης και Κάμερες
•Στα Βασικά 2D στοιχεία
Για Ένθετα Σχέδια (Πηγή δεν είναι ένα PDF)

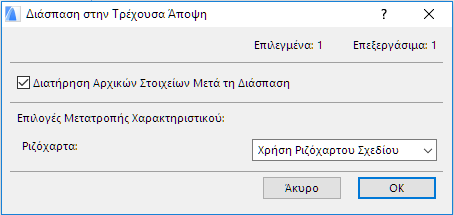

Αυτός ο διάλογος εμφανίζεται εάν έχετε επιλέξει και διασπάσει ένα Σχέδιο που έχει ριζόχαρτα (δηλαδή, εάν είναι ένα DWG αρχείο ή εάν πηγάζει από μία άποψη Archicad), και δεν έχει ένα PDF έγγραφο ως πηγή του.
Επιλογές Μετατροπής Χαρακτηριστικού
Σημείωση για χρήστες Teamwork: Εάν διαλέξετε μία επιλογή που δημιουργεί νέα χαρακτηριστικά, πρέπει πρώτα να έχετε το απαραίτητο δικαίωμα πρόσβασης (π.χ. Δημιουργία Ριζόχαρτων). Εάν δεν έχετε αυτό το δικαίωμα, εμφανίζεται μία προειδοποίηση, και η επιλογή είναι γκρίζα.
Επιλέξτε το Ριζόχαρτο στο οποίο θα τοποθετήσετε τα σχεδιαστικά αρχέτυπα που θα προκύψουν από τη Διάσπαση:
•Χρήση Ριζόχαρτου Σχεδίου: Όλα τα σχεδιαστικά αρχέτυπα που θα προκύψουν, θα τοποθετηθούν στο ίδιο Ριζόχαρτο με εκείνο που είναι τοποθετημένο το Σχέδιο.
•Εισαγωγή Ενσωματωμένων Ριζόχαρτων: Αυτή η επιλογή σημαίνει ότι τα σχεδιαστικά αρχέτυπα θα τοποθετηθούν σε ριζόχαρτα ανάλογα με τα ριζόχαρτα που ανήκαν στο πηγαίο Σχέδιο (π.χ. αρχείο DWG). Αυτά τα ενσωματωμένα ριζόχαρτα θα εισαχθούν στη δική σας μελέτη Archicad.
Για Ένθετα Σχέδια (Πηγή είναι ένα PDF)

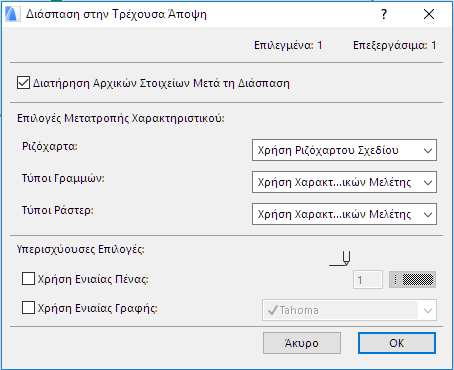

Αυτός ο διάλογος εμφανίζεται εάν έχετε επιλέξει και διασπάσει ένα Σχέδιο που έχει ως πηγή του ένα PDF έγγραφο. Οι επιλογές Μετατροπής Χαρακτηριστικού και Υπερισχύουσες σας επιτρέπουν να ελέγχετε την εμφάνιση των στοιχείων που προκύπτουν. Ωστόσο, πρέπει να γνωρίζετε ότι τα στοιχεία από το PDF μπορεί να μην δείχνουν ακριβώς τα ίδια μετά τη Διάσπαση - π.χ. ό, τι εμφανίζεται ως ένα ράστερ στο PDF έγγραφο, μπορεί να συντίθεται από γραμμές, και θα διασπαστεί σε γραμμές στο Archicad.
Επιλογές Μετατροπής Χαρακτηριστικού
Σημείωση για χρήστες Teamwork: Εάν διαλέξετε μία επιλογή που δημιουργεί νέα χαρακτηριστικά, πρέπει πρώτα να έχετε το απαραίτητο δικαίωμα πρόσβασης (π.χ. Δημιουργία Ριζόχαρτων). Εάν δεν έχετε αυτό το δικαίωμα, εμφανίζεται μία προειδοποίηση, και η επιλογή είναι γκρίζα.
Ριζόχαρτα: Επιλέξτε το Ριζόχαρτο στο οποίο θα τοποθετήσετε τα σχεδιαστικά αρχέτυπα που θα προκύψουν από τη Διάσπαση:
•Χρήση Ριζόχαρτου Σχεδίου: Όλα τα σχεδιαστικά αρχέτυπα που θα προκύψουν, θα τοποθετηθούν στο ίδιο Ριζόχαρτο με εκείνο που είναι τοποθετημένο το Σχέδιο.
•Εισαγωγή Ενσωματωμένων Ριζόχαρτων: Αυτή η επιλογή σημαίνει ότι τα σχεδιαστικά αρχέτυπα θα τοποθετηθούν σε ριζόχαρτα ανάλογα με τα ριζόχαρτα που ανήκαν στο πηγαίο Σχέδιο (το αρχείο PDF). Αυτά τα ενσωματωμένα ριζόχαρτα θα εισαχθούν στη δική σας μελέτη Archicad.
Γραμμές: Επιλέξτε μία μέθοδο για τον καθορισμό των γραμμών των θεμελιωδών στοιχείων σχεδίασης.
•Χρήση Χαρακτηριστικών Μελέτης: Δεν θα εισαχθεί καμία νέα Γραμμή από το πηγαίο αρχείο του Σχεδίου. Θα χρησιμοποιηθούν οι υφιστάμενες γραμμές. Εάν δεν υπάρχει απόλυτη ταύτιση, τότε τα θεμελιώδη στοιχεία σχεδίασης θα χρησιμοποιήσουν μία από τις τέσσερις βασικές Γραμμές - συνεχή, διακεκομμένη, αξονική, ή τελείες - που αντιστοιχεί στην αρχική Γραμμή του αποσυναρμολογημένου στοιχείου.
•Υποκατάσταση με Παρόμοιο: Οι νέες Γραμμές εισάγονται μόνο όταν το θεμελιώδες στοιχείο σχεδίασης δεν αντιστοιχεί σε καμία από τις τέσσερις βασικές Γραμμές.
•Εισαγωγή Όλων: Όλες οι Γραμμές από την πηγή PDF εισάγονται και προστίθενται στα χαρακτηριστικά της μελέτης Archicad.
Τύποι Ράστερ: Επιλέξτε μία μέθοδο για να καθορίσετε τους τύπους ράστερ του πρωτότυπου σχεδίου.
•Χρήση Χαρακτηριστικών Μελέτης: Δεν θα εισαχθεί κανένας νέος Τύπος Ράστερ από το πηγαίο αρχείο του Σχεδίου. Οποιοδήποτε ράστερ του πρωτότυπου σχεδίου δεν έχει αντίστοιχό του μεταξύ των χαρακτηριστικών της μελέτης θα μετασχηματιστεί σε συμπαγές ράστερ.
•Δημιουργία Ράστερ από Σύμβολο: Για οποιοδήποτε ράστερ του πρωτότυπου σχεδίου δεν έχει αντίστοιχό του μεταξύ των χαρακτηριστικών της μελέτης, θα δημιουργηθεί ένα νέο χαρακτηριστικό (διανυσματικό ράστερ).
–Τα μοτίβα Διανυσματικών Ράστερ θα μετασχηματιστούν σε ράστερ από Σύμβολο, χωρίς κείμενα ή εικόνες
–Περιεχόμενο κείμενο ή εικόνα και βαθμωτά ράστερ θα μετασχηματιστούν σε Ράστερ Εικόνας
•Δημιουργία Ράστερ Εικόνας: Για οποιοδήποτε ράστερ του πρωτότυπου σχεδίου δεν έχει αντίστοιχό του μεταξύ των χαρακτηριστικών της μελέτης, θα δημιουργηθεί ένα νέο χαρακτηριστικό (ράστερ εικόνας).
Σημείωση: Όταν δημιουργείται ένα ράστερ εικόνας, τότε προστίθεται ένα αρχείο εικόνας στην Ενσωματωμένη Βιβλιοθήκη της μελέτης. Εάν εργάζεστε σε μία TW Μελέτη, πρέπει να έχετε το απαραίτητο δικαίωμα πρόσβασης: Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ - Δημιουργία.
Υπερισχύουσες Επιλογές
•Χρήση Ενιαίας Πένας: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε μία μόνο πένα, που θα την ορίσετε εδώ, για όλα τα κείμενα, τα περιγράμματα ράστερ και τις γραμμές.
•Χρήση Ενιαίας Γραφής: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε μία μόνο γραφή, που θα την ορίσετε εδώ, για όλα τα κείμενα.
Τελειοποίηση Άποψης Μετά τη Διάσπαση
Μετά από Διάσπαση και πριν από την τελική εξαγωγή, μπορεί να θέλετε να διορθώσετε την άποψη.
Θα διαπιστώσετε ότι τα “διασπασμένα” ράστερ και γραμμές συχνά περιέχουν πλεονάζοντα στοιχεία (πρόσθετα τμήματα γραμμής, επικαλυπτόμενα ή πλεονάζοντα ράστερ) που δυσκολεύουν την επεξεργασία. Για διευκόλυνση της επεξεργασίας, χρησιμοποιήστε τις λειτουργίες Ενοποίηση Γραμμών και Ενοποίηση Ράστερ σε επιλεγμένα στοιχεία του παραθύρου.
Για περισσότερες πληροφορίες, δείτε: Ενοποίηση Γραμμών και Ράστερ στα Παράθυρα Σχεδίου.
