Σχεδίαση ενός Τραπεζοειδούς Τοίχου
Η Τραπεζοειδής (Μη-Παράλληλη) μέθοδος σας δίνει τη δυνατότητα να σχεδιάσετε τοίχους, το πάχος των οποίων δεν είναι σταθερό.

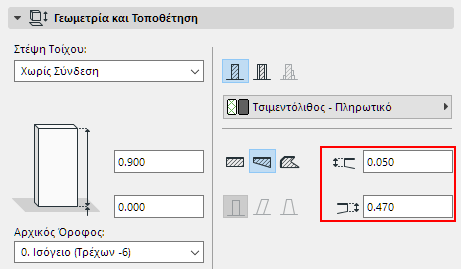

Αυτόν τον τύπο Τοίχου τον σχεδιάζετε όπως και έναν ευθύγραμμο Τοίχο, αφού προηγουμένως έχετε εισάγει τα πάχη στα δύο άκρα του τοίχου, χρησιμοποιώντας τα πεδία Πάχος Τοίχου στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Τοίχου.

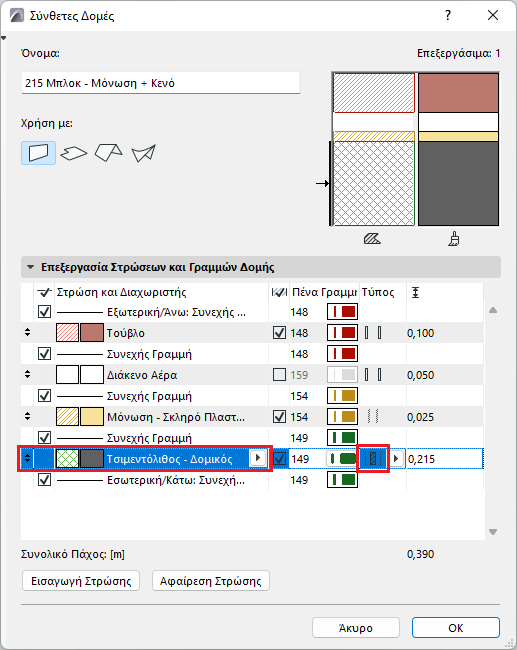

Όταν σχεδιάζετε έναν τραπεζοειδή Τοίχο με ένα σύνθετο ράστερ, μόνον το πάχος της τελευταίας στρώσης του Πυρήνα παίρνει το τραπεζοειδές σχήμα του Τοίχου. Στην παρακάτω εικόνα, δύο από τις στρώσεις είναι ορισμένες σαν Πυρήνας, αλλά μόνον η στρώση Σκυρόδεμα του πυρήνα - η τελευταία στρώση Πυρήνα που αναφέρεται στον διάλογο - έχει τραπεζοειδές σχήμα.
Δείτε επίσης: Γραμμή Αναφοράς ενός Τραπεζοειδούς Τοίχου.
Εάν η σύνθετη δομή δεν έχει πυρήνα, τότε η παχύτερη στρώση τη σύνθετης δομής παίρνει το τραπεζοειδές σχήμα. (Εάν αρκετές στρώσεις είναι ισοπαχείς, τότε η τελευταία από εκείνες τις στρώσεις που αναφέρονται στον διάλογο παίρνει τραπεζοειδές σχήμα).
Δείτε επίσης: Σύνθετες Δομές.
