Κάθε Τοίχος έχει μία γραμμή αναφοράς και μία διεύθυνση. Η γραμμή αναφοράς Τοίχου είναι ορατή στην Κάτοψη εάν είναι ενεργός ο διακόπτης:
Άποψη > Επιλογές Άποψης στην Οθόνη > Γραμμές Αναφοράς Τοίχων και Δοκών

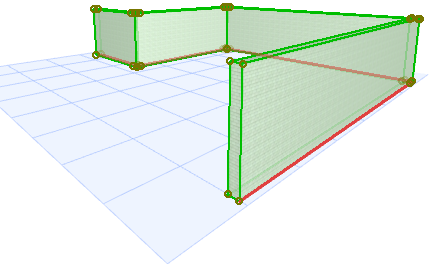

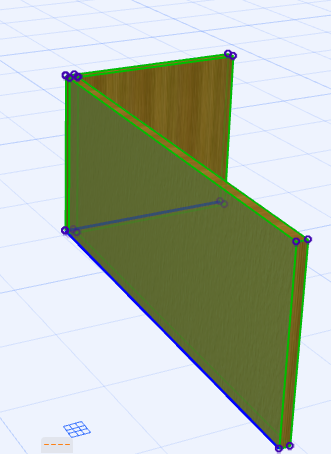

Στο 3D παράθυρο, η γραμμή αναφοράς ενός επιλεγμένου Τοίχου εμφανίζεται με ένα ξεχωριστό χρώμα: μπορείτε να αλλάξετε αυτό το χρώμα χρησιμοποιώντας τη ρύθμιση “Γραμμές Αναφοράς στο 3D” στο Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου.
•Η γραμμή αναφοράς σας βοηθά να συνδέετε με ακρίβεια τους Τοίχους, ώστε οι συνδέσεις (αλληλοτομίες) τους να είναι καθαρές. Συσχετίζοντας τη γραμμή αναφοράς με τον πυρήνα μπορείτε να αλλάζετε τις επιστρώσεις/τελειώματα χωρίς να μετατοπίζετε τη θέση του πυρήνα.

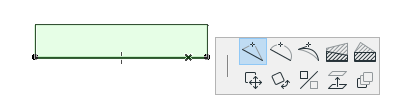

•Η γραμμή αναφοράς δημιουργεί χαρακτηριστικά σημεία (κόμβους) και ακμές για επιλογή, μετατόπιση και μετασχηματισμό των Τοίχων. Μερικές εντολές επεξεργασίας της ΜικροΠαλέτας είναι προσβάσιμες μόνον με κλικ στη γραμμή αναφοράς του επιλεγμένου Τοίχου, όπως φαίνεται σε αυτές τις δύο εικόνες:

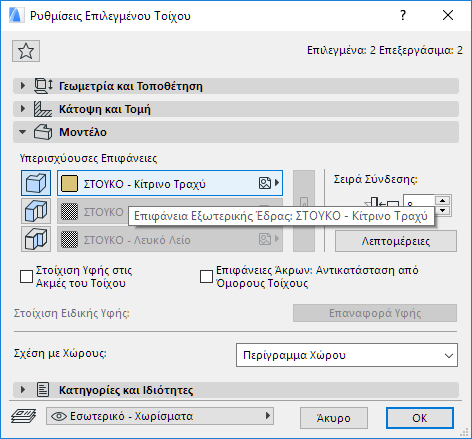

•Η θέση της γραμμής αναφοράς προσδιορίζει την “εξωτερική” και την “εσωτερική” επιφάνεια του Τοίχου. Στην “εξωτερική” και την “εσωτερική” επιφάνεια του Τοίχου μπορούν να εφαρμοστούν ξεχωριστά υλικά επιφάνειας, χρησιμοποιώντας τους ελέγχους του Πάνελ Μοντέλο των Ρυθμίσεων Τοίχου.
Διεύθυνση Τοίχου

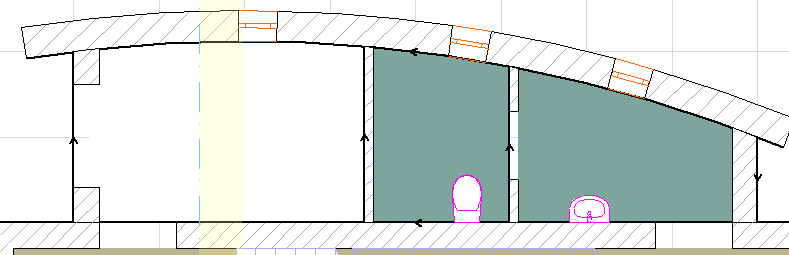

Η διεύθυνση του Τοίχου που υποδεικνύεται από το βέλος στη γραμμή αναφοράς, ορίζεται από τη σειρά σχεδίασης των δύο άκρων του τοίχου.
Σημείωση: Οι διευθύνσεις των καμπύλων και των πολυγωνικών Τοίχων είναι σταθερές και δεν αντιστρέφονται.
Σημείωση: Με τις εντολές στο Επεξεργασία > Γραμμή και Επίπεδο Αναφοράς, μπορείτε να τροποποιήσετε τη θέση της Γραμμής Αναφοράς και τη διεύθυνση των επιλεγμένων Τοίχων.
Δείτε: Τροποποίηση Γραμμής Αναφοράς Τοίχου και Αντιστροφή Διεύθυνσης Τοίχου.
Αλλαγή Θέσης Γραμμής Αναφοράς Τοίχου

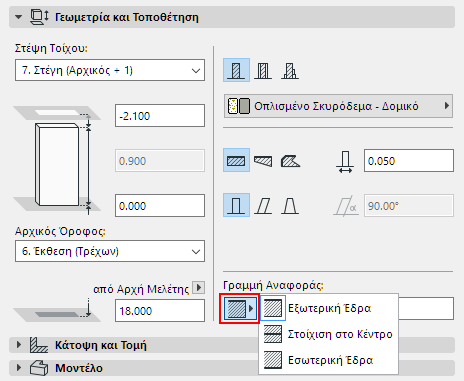

Χρησιμοποιήστε την Παλέτα Πληροφοριών ή το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Τοίχου για να επιλέξετε μία θέση της γραμμής αναφοράς. Χρησιμοποιήστε τη συντόμευση “Ψ” για να επιλέξετε κυκλικά τις παραλλαγές της γραμμής αναφοράς στην Παλέτα Πληροφοριών Τοίχου.
Γραμμή Αναφοράς ενός Βασικού Τοίχου

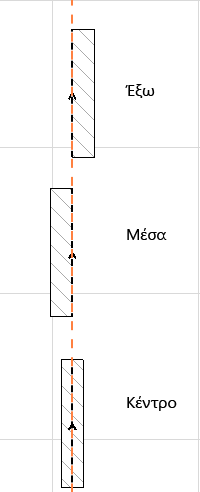

Ένας βασικός Τοίχος έχει τρεις πιθανές γραμμές αναφοράς: κατά μήκος της εξωτερικής έδρας, της εσωτερικής έδρας ή του άξονά του.
Εξ ορισμού, η γραμμή αναφοράς τρέχει κατά μήκος της “εξωτερικής έδρας”.
Γραμμή Αναφοράς ενός Σύνθετου Τοίχου

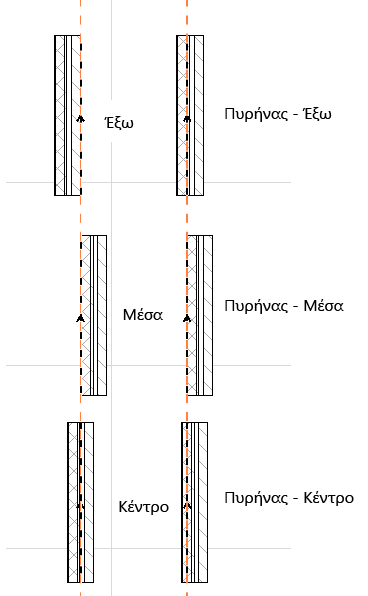

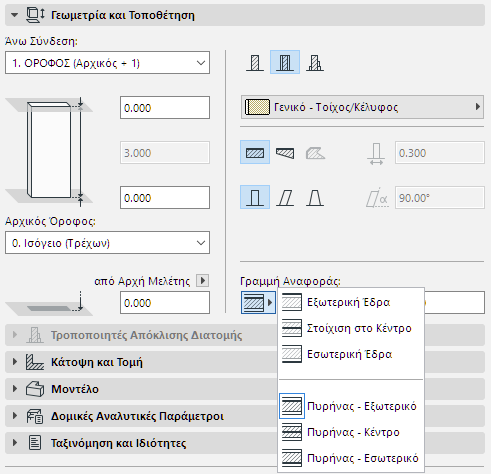

Ένας σύνθετος Τοίχος έχει έξι πιθανές γραμμές αναφοράς: Εξωτερική/Κέντρο/Εσωτερική του Τοίχου, και Εξωτερική/Κέντρο/Εσωτερική του πυρήνα του Τοίχου.
Σημείωση: Εάν η επιλεγμένη σύνθετη δομή δεν έχει κανένα πυρήνα, τότε οι σχετικές με τον πυρήνα επιλογές της Γραμμής Αναφοράς θα είναι γκριζαρισμένες.
Εξ ορισμού, η γραμμή αναφοράς τρέχει κατά μήκος της εξωτερικής έδρας.

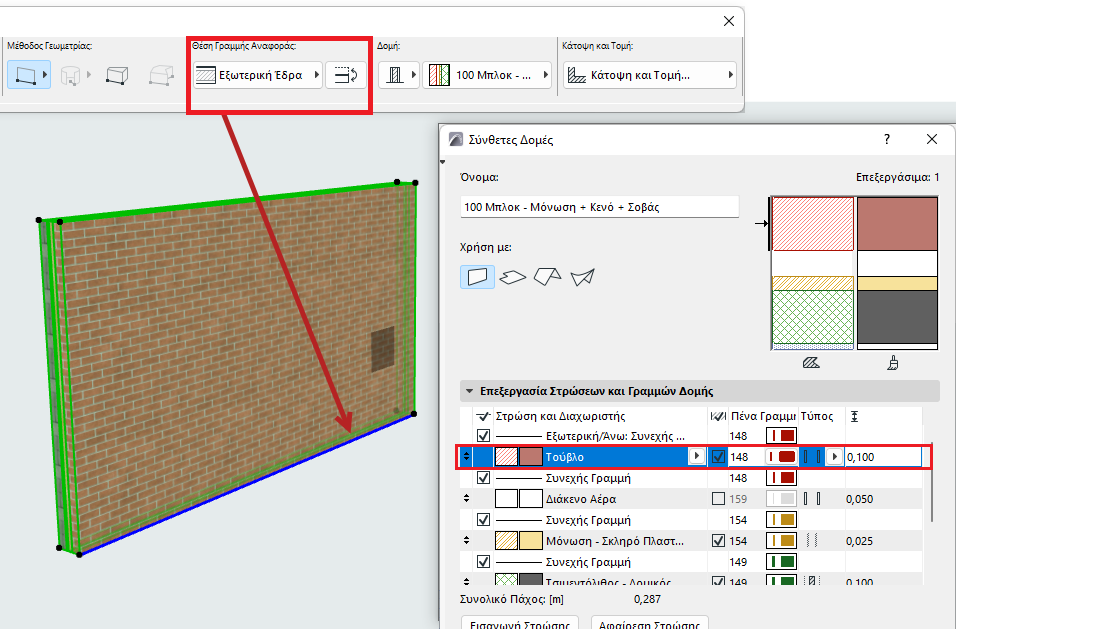

Για μία σύνθετη δομή, η “εξωτερική” επιφάνεια είναι η πρώτη στρώση της λίστας της δομής, στις Ρυθμίσεις Σύνθετης Δομής.
Γραμμή Αναφοράς ενός Τραπεζοειδούς Τοίχου
Ένας τραπεζοειδής Τοίχος έχει δύο πιθανές θέσεις της γραμμής αναφοράς: Εξωτερική Έδρα ή Πυρήνας -Εξωτερικό (εάν έχει πυρήνα).
Δείτε επίσης: Σχεδίαση ενός Τραπεζοειδούς Τοίχου.
Γραμμή Αναφοράς ενός Πολυγωνικού Τοίχου
Οι έλεγχοι της γραμμής Αναφοράς στις Ρυθμίσεις Τοίχου δεν έχουν εφαρμογή στους Πολυγωνικούς τοίχους. Η γραμμή αναφοράς Πολυγωνικού τοίχου μπορεί να μετατοπίζεται γραφικά μέσα από την ΜικροΠαλέτα.
Γραμμή Αναφοράς ενός Σύμπλοκου (από Διατομή) Τοίχου
Η γραμμή αναφοράς ενός Σύμπλοκου τοίχου εξαρτάται από την αρχή χρήστη που καθορίστηκε στον Διαχειριστή/Επεξεργαστή Διατομής.
Μετατόπιση Γραμμής Αναφοράς
Εάν χρησιμοποιείτε μία “εξωτερική” ή “εσωτερική” γραμμή αναφοράς, εισάγετε μία θετική απόκλιση για να μετατοπίσετε τη γραμμή αναφοράς προς τον άξονα (ή άξονα του πυρήνα) του Τοίχου. Μία αρνητική απόκλιση θα απομακρύνει τη γραμμή αναφοράς από τον άξονα (ή τον άξονα του πυρήνα). Όταν η γραμμή αναφοράς είναι στο κέντρο, δεν είναι διαθέσιμη η τιμή απόκλισης.
Καθώς ρυθμίζετε τη θέση της γραμμής αναφοράς, προσέξτε τον κορμό του Τοίχου που μετακινείται πλευρικά. Η γραμμή αναφοράς παραμένει στην ίδια θέση.
Σημείωση: Αντιθέτως, εάν θέλετε να μετατοπίσετε τη γραμμή αναφοράς διατηρώντας ίδια τη θέση του Τοίχου και/ή να κατοπτρίσετε τα ανοίγματα, χρησιμοποιήστε την εντολή Τροποποίηση Γραμμής Αναφοράς Τοίχου.
Δείτε: Τροποποίηση Γραμμής Αναφοράς Τοίχου.

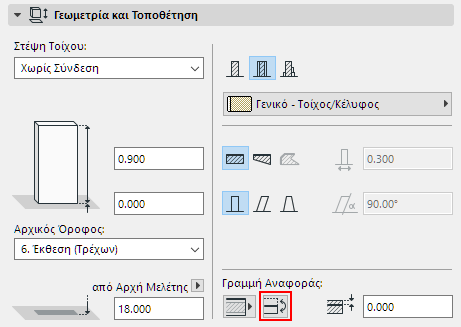

Αντιστροφή Τοίχου στη Γραμμή Αναφοράς
Αυτή η εντολή αντιστρέφει (ή κατοπτρίζει) έναν επιλεγμένο Τοίχο κατά μήκος της γραμμής αναφοράς του. Η γραμμή αναφοράς παραμένει στη θέση της, αλλά ο κορμός του Τοίχου αντιστρέφεται προς την άλλη πλευρά. Σημειώστε ότι τα ανοίγματα δεν αλλάζουν την κατεύθυνση ανοίγματός τους.
Η εντολή είναι διαθέσιμη στην Παλέτα Πληροφοριών Τοίχου και στο Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Τοίχου.
Σημείωση: Εάν θέλετε να μετατοπίσετε τη γραμμή αναφοράς διατηρώντας ίδια τη θέση του Τοίχου και/ή να κατοπτρίσετε τα ανοίγματα, χρησιμοποιήστε την εντολή Τροποποίηση Γραμμής Αναφοράς Τοίχου.
Δείτε: Τροποποίηση Γραμμής Αναφοράς Τοίχου.

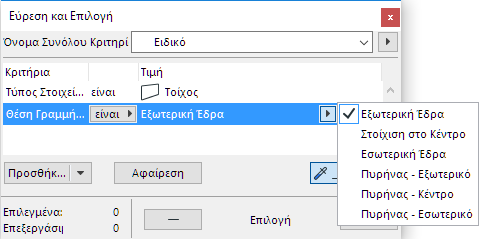

Γραμμή Αναφοράς σε Διαδραστικό Πίνακα / Εύρεση και Επιλογή

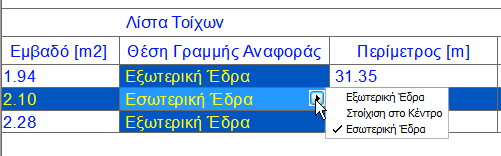

Στον Διαδραστικό Πίνακα μπορείτε να κάνετε Εύρεση και Επιλογή των Τοίχων της μελέτης σας, ή να δημιουργήσετε λίστα τους στον Διαδραστικό Πίνακα, βάσει της θέσης της γραμμής αναφοράς τους:
