Κάθε Πλάκα έχει ένα επίπεδο αναφοράς το οποίο παίζει σημαντικό ρόλο στις τομές/συνδέσεις της με άλλα στοιχεία. Η ευελιξία ορισμού του επιπέδου αναφοράς μίας Πλάκας σας διευκολύνει στην ευθυγράμμισή της με άλλα στοιχεία και στον έλεγχο των μεταβολών που προκύπτουν μετά από τροποποιήσεις της δομής της Πλάκας.
Εάν επαναπροσδιορίσετε το επίπεδο αναφοράς υφιστάμενης Πλάκας, ολόκληρη η Πλάκα θα αλλάξει αναλόγως τη θέση της. Με αυτόν τον τρόπο, οι συνδέσεις που έγιναν προηγουμένως στην πλάκα θα παραμείνουν άθικτες.
Σημείωση: Για να τροποποιήσετε το επίπεδο αναφοράς Πλάκας, διατηρώντας την θέση της Πλάκας αμετάβλητη, χρησιμοποιήστε την εντολή Τροποποίηση Επιπέδου Αναφοράς Πλάκας.
Δείτε στη συνέχεια: Τροποποίηση Επιπέδου Αναφοράς Πλάκας.
Ορισμός Επιπέδου Αναφοράς Πλάκας
Χρησιμοποιήστε την Παλέτα Πληροφοριών ή το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Πλάκας για να επιλέξετε ένα επίπεδο αναφοράς. Χρησιμοποιήστε τη συντόμευση “Ψ” για να επιλέξετε κυκλικά τις παραλλαγές επιπέδου αναφοράς στην Παλέτα Πληροφοριών Πλάκας.

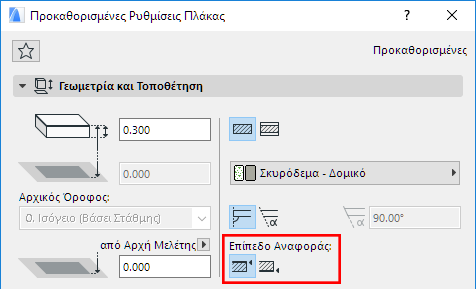

Μία βασική Πλάκα έχει δύο πιθανά επίπεδα αναφοράς: το άνω ή το κάτω επίπεδο.

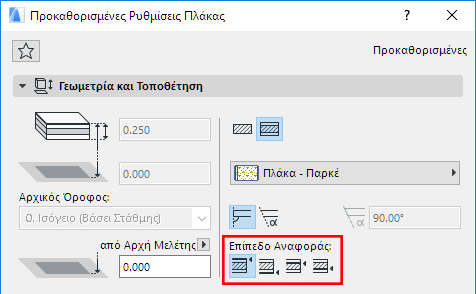

Μία σύνθετη Πλάκα έχει τέσσερα πιθανά επίπεδα αναφοράς: το άνω ή το κάτω επίπεδο του πυρήνα της Πλάκας και το άνω ή το κάτω επίπεδο της Πλάκας.
Σημείωση: Εάν η επιλεγμένη σύνθετη δομή δεν έχει κανένα πυρήνα, τότε οι σχετικές με τον πυρήνα επιλογές του επιπέδου αναφοράς θα είναι γκριζαρισμένες.
Για μία σύνθετη Πλάκα, η “άνω” επιφάνεια είναι η πρώτη στρώση της λίστας της δομής, στις Ρυθμίσεις Σύνθετης Δομής.
Σημειώστε ότι τα εικονίδια και τα πεδία στάθμης της Παλέτας Πληροφοριών ποικίλουν, ανάλογα με τη θέση του επιπέδου αναφοράς της Πλάκας.

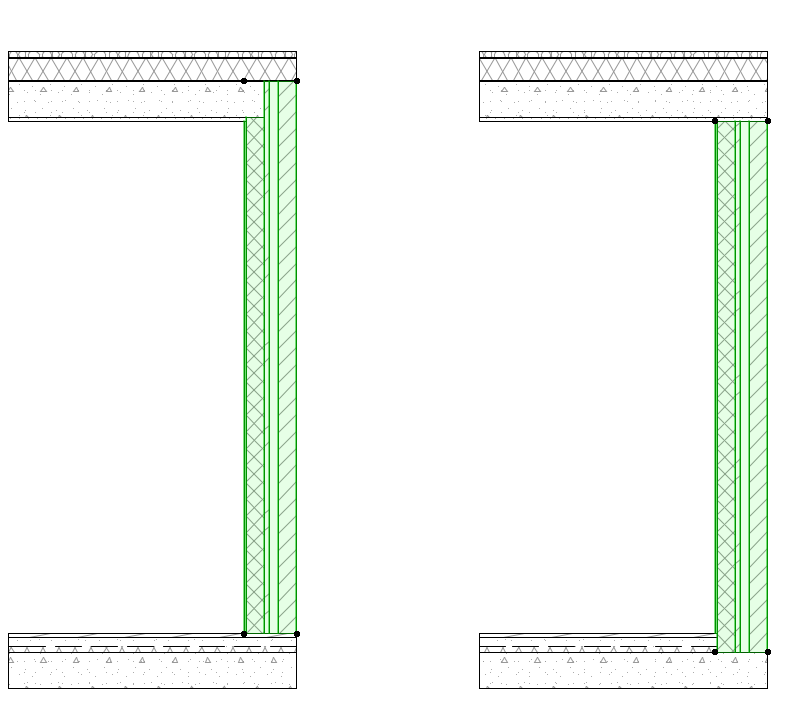

Επομένως, οι Τοίχοι μπορούν να ενώνονται με τις πλάκες με σύνδεσή τους στον πυρήνα-άνω της πλάκας, αντί για το τελικό δάπεδο (τελείωμα πλάκας).

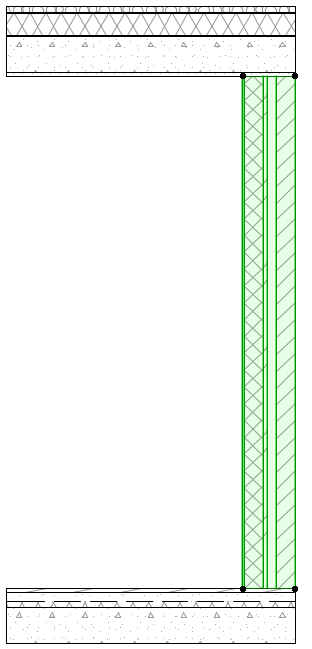

•Όταν χρησιμοποιείτε μία Πλάκα για να μοντελοποιήσετε μία οροφή: το επίπεδο αναφοράς μπορεί να τοποθετηθεί στη βάση της Πλάκας, αντί στην άνω επιφάνειά της.
•Εάν επαναπροσδιορίσετε το επίπεδο αναφοράς υφιστάμενης Πλάκας από Πυρήνα - Άνω σε Πυρήνα - Κάτω, ολόκληρη η Πλάκα θα αλλάξει αναλόγως τη θέση της. Με αυτόν τον τρόπο, οι συνδέσεις που έγιναν προηγουμένως στην πλάκα θα παραμείνουν άθικτες.

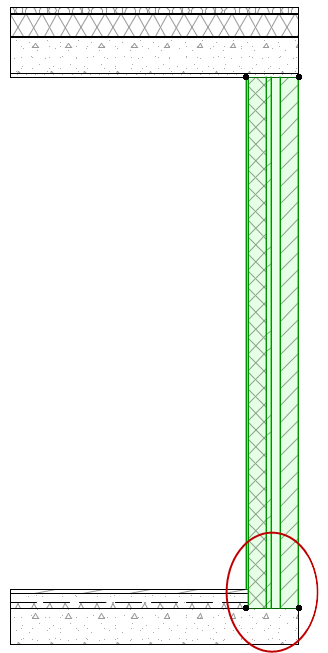

Εδώ, οι Τοίχοι είναι συνδεδεμένοι στον Πυρήνα - Άνω και στον Πυρήνα - Κάτω της Πλάκας, αντιστοίχως.
Επίπεδο Αναφοράς σε Διαδραστικό Πίνακα / Εύρεση και Επιλογή

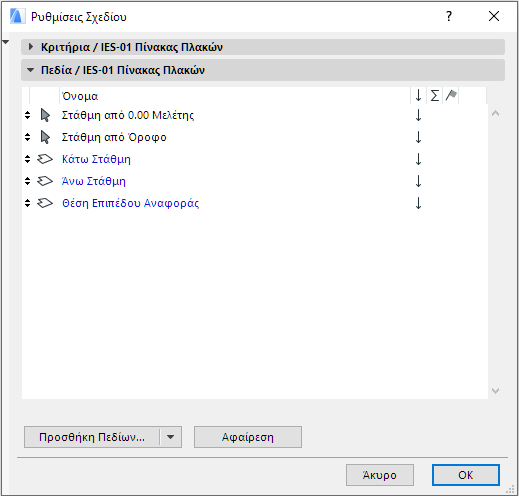

Στον Διαδραστικό Πίνακα, μπορείτε να έχετε λίστα των στοιχείων Πλάκας, χρησιμοποιώντας ξεχωριστά πεδία για την άνω και την κάτω στάθμη του στοιχείου. Το “Υψόμετρο από Μηδέν Μελέτης” και η “Στάθμη από Όροφο” αναφέρονται στο επίπεδο αναφοράς Πλάκας (όχι στην άνω επιφάνεια της Πλάκας).

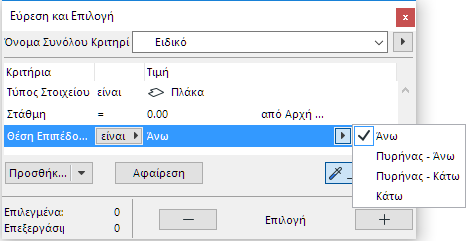

Μπορείτε επίσης να κάνετε Εύρεση και Επιλογή των πλακών της μελέτης σας, ή να δημιουργήσετε Διαδραστικό Πίνακα των πλακών, βάσει της θέσης των επιπέδων αναφοράς τους:
Επεξεργασία Πλακών ανά Επίπεδο Αναφοράς

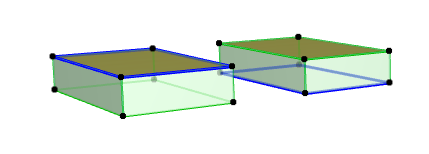

Στην 3D Άποψη, το Επίπεδο Αναφοράς Πλάκας εμφανίζεται με μία έντονη μπλε γραμμή. Το σχήμα του είναι μία προβολή της άνω επιφάνειας της Πλάκας. Για να επεξεργαστείτε την Πλάκα, μπορείτε να κάνετε κλικ στη γραμμή του Επιπέδου Αναφοράς, στο άνω περίγραμμα της Πλάκας ή σε οποιαδήποτε οπή της.
Προσαρμογή Στοιχείων σε Πλάκες
Χρησιμοποιήστε αυτή τη λειτουργία (Επεξεργασία > Αναμόρφωση > Προσαρμογή Στοιχείων σε Πλάκες) για εύκολη προσαρμογή στοιχείων (Τοίχων, Υποστυλωμάτων, ή οριζόντιων Δοκών) σε συγκεκριμένα επίπεδα μίας ή περισσότερων Πλακών που βρίσκονται πάνω και/ή κάτω από αυτά.
Δείτε: Προσαρμογή Στοιχείων σε Πλάκες.
Τροποποίηση Επιπέδου Αναφοράς Πλάκας

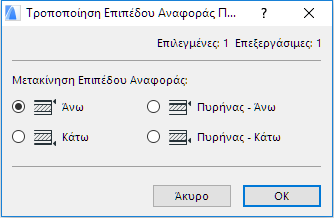

Αυτή η εντολή (στο Επεξεργασία > Γραμμή και Επίπεδο Αναφοράς > Τροποποίηση Επιπέδου Αναφοράς Πλάκας) σας επιτρέπει να τροποποιήσετε το επίπεδο αναφοράς μίας ή περισσότερων επιλεγμένων Πλακών, ενώ η θέση της Πλάκας παραμένει αμετάβλητη.
Σημείωση: Εάν η επιλογή περιλαμβάνει μία ή περισσότερες βασικές Πλάκες, τότε διαλέγοντας εδώ “Πυρήνα - Άνω”, θα έχει ως αποτέλεσμα το “Άνω” επίπεδο αναφοράς για αυτές τις βασικές Πλάκες.
Αυτή η λειτουργία είναι χρήσιμη, εάν στην αρχική φάση σχεδίασης χρησιμοποιείτε βασικές δομές για τα μοντέλα σας και αργότερα μετατρέπετε τις βασικές Πλάκες σε σύνθετες. Σε μία τέτοια περίπτωση μπορείτε να ρυθμίσετε το επίπεδο αναφοράς σε Πυρήνα - Άνω, αντί σε Άνω.
Όταν μεταφέρετε αρχεία παλαιότερης έκδοσης, αυτή η λειτουργία μπορεί να σας φανεί χρήσιμη για να αλλάξετε το επίπεδο αναφοράς Πλάκας από Άνω, σε άλλες θέσεις.
