Σχεδίαση Πολυγωνικού Τοίχου (ΠολυΤΟΙΧΟΣ)

Για να ορίσετε ένα πολυγωνικό μπλοκ τοίχου, επιλέξτε τη Μέθοδο Γεωμετρίας Πολυγωνικός Τοίχος από την Παλέτα Πληροφοριών. Οι Πολυγωνικοί Τοίχοι μπορούν να περιέχουν Πόρτες ή Παράθυρα. Για τους Πολυγωνικούς Τοίχους, διατίθενται μόνο απλά ράστερ (όχι σύνθετες δομές).

Σημείωση: Εάν ο πολυγωνικός σας τοίχος περιέχει ένα παράθυρο με ΜΠοδιά, μία επιλογή στις Ρυθμίσεις Παραθύρου σας επιτρέπει να ρυθμίσετε την ακμής της να ακολουθεί το πολύγωνο του τοίχου (παράλληλη με το Πολύγωνο Τοίχου) ή να παραμένει παράλληλη με το παράθυρο.

Δείτε: Μέσα Ποδιά σε Πολυγωνικό Τοίχο.

Σχεδιάστε το περίγραμμα του Πολυγωνικού Τοίχου, χρησιμοποιώντας τις επιλογές που παρέχονται στη ΜικροΠαλέτα (σαν να σχεδιάζατε μία αλυσίδα τοίχων). Επιτρέπονται και ευθύγραμμες και καμπύλες πλευρές.

Μόλις κλείσετε το πολύγωνο, κάντε κλικ με τον κέρσορα Σφυρί για να ολοκληρώσετε τον τοίχο.

Μπορείτε επίσης να μετασχηματίσετε έναν κανονικό τοίχο σε έναν ΠολυΤΟΙΧΟ: επιλέξτε τον τοίχο και στη συνέχεια επιλέξτε τη μέθοδο γεωμετρίας ΠολυΤΟΙΧΟΣ.

Χρησιμοποιήστε τώρα τις εντολές της ΜικροΠαλέτας για να σχεδιάσετε το σχήμα του τοίχου που θέλετε.

Αν το πολύγωνο που καθορίσατε έχει κάποιες πλευρές του να τέμνονται μεταξύ τους, τότε το Archicad θα σας προειδοποιήσει, αλλά δεν θα σταματήσει τη σχεδίαση του τοίχου.

Οι ακμές του τοίχου θα έχουν μία ακμή αναφοράς (όπως είναι η γραμμή αναφοράς ενός ευθύγραμμου τοίχου).

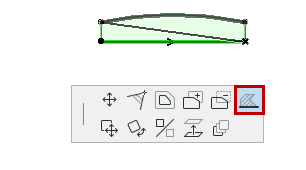

Για να ορίσετε μία άλλη πλευρά σαν πλευρά αναφοράς, επιλέξτε ένα άκρο της τρέχουσας πλευράς αναφοράς. Η ΜικροΠαλέτα περιέχει μία εντολή με την οποία μπορείτε να μετατοπίσετε τα άκρα της πλευράς αναφοράς σε άλλες κορυφές του πολυγωνικού τοίχου.

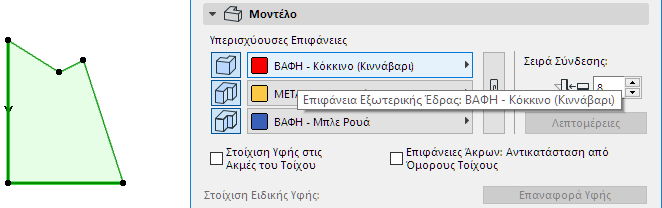

Όταν ρυθμίζετε τις υπερισχύουσες επιφάνειες ενός πολυγωνικού τοίχου, στο πάνελ Μοντέλο των Ρυθμίσεων Τοίχου, οι επιφάνειες ανατίθενται σε σχέση με τη θέση της ακμής αναφοράς.

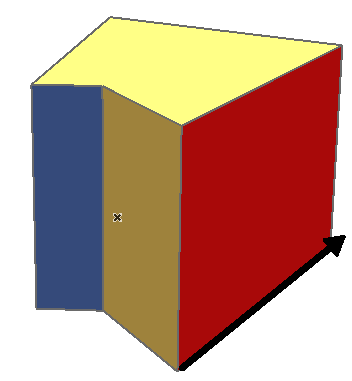

•Η “Εξωτερική Έδρα” είναι η επιφάνεια της ακμής αναφοράς. Εδώ είναι κόκκινη.

•Η “Επιφάνεια Χείλους” ανατίθεται στις δύο παρακείμενες της ακμής αναφοράς επιφάνειες. Εδώ είναι χρυσές.

•Η “Επιφάνεια Εσωτερικής Έδρας” ανατίθεται σε όλες τις άλλες επιφάνειες (εκείνες που είναι απέναντι από την ακμή αναφοράς). Εδώ είναι μπλε.

Για να επεξεργαστείτε Πολυγωνικούς Τοίχους, κάντε κλικ σε κορυφές και πλευρές των επιλεγμένων Τοίχων και χρησιμοποιήστε τη ΜικροΠαλέτα.

Κατά τη σύνδεσή τους με άλλους απλούς τοίχους, οι πολυγωνικοί τοίχοι διατηρούν το αρχικό τους περίγραμμα, ως προκαθορισμένη ρύθμιση.

Για περισσότερες πληροφορίες, δείτε: Γωνίες Πολυγωνικών Τοίχων.
