Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων:
Δείτε: Αλληλοτομίες Στοιχείου.
Και οι ακόλουθες δυνατότητες επηρεάζουν τις αλληλοτομίες Τοίχου:
•Υποστυλώματα και Τοίχοι
Δείτε: Υποστυλώματα και Τοίχοι.
•Οι εντολές Σύνδεσης εκτελούν περικοπές Τοίχων από Στέγες ή Κελύφη.
Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.
•Μπορείτε επίσης να κόψετε έναν Τοίχο από μία Μονοεδρική Στέγη.
Δείτε: Κοπή Στοιχείων από Μονοεδρική Στέγη.
•Η λειτουργία Προσαρμογή Στοιχείων σε Πλάκες σας επιτρέπει να προσαρμόζετε Τοίχους σε συγκεκριμένα επίπεδα μίας ή περισσότερων Πλακών που βρίσκονται πάνω και/ή κάτω από αυτά.
Δείτε: Προσαρμογή Στοιχείων σε Πλάκες.
•Οι Τοίχοι μπορούν να συνδέονται με Τοιχοπετάσματα χρησιμοποιώντας την εντολή Σχεδίαση > Σύνδεση > Ένωση Τοίχου(ων) με Τοιχοπέτασμα. Η ίδια εντολή είναι διαθέσιμη στο Σχεδίαση > Τροποποίηση Τοιχοπετάσματος.
Δείτε: Ένωση Τοίχου με Τοιχοπέτασμα.
•Σχέση με Χώρους: Στο Πάνελ Μοντέλο των Ρυθμίσεων Τοίχου, καθορίζετε τη συμπεριφορά του Τοίχου σε σχέση με τους Χώρους: σαν τα όρια χώρου ή αν το εμβαδόν/όγκος του θα πρέπει να αφαιρεθεί από τον χώρο που βρίσκεται ή αν θα πρέπει να μην έχει καμία επίδραση σε έναν χώρο.
Δείτε: Σχέση με Χώρους.
Κατά τη σύνδεσή τους με άλλους απλούς τοίχους, οι πολυγωνικοί τοίχοι διατηρούν το αρχικό τους περίγραμμα, ως προκαθορισμένη ρύθμιση.
Μπορείτε να παρακάμψετε αυτήν την αρχική ρύθμιση.

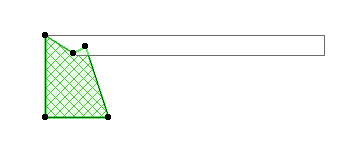

Στο παράδειγμα που ακολουθεί, ένας Απλός Τοίχος συνδέεται με έναν Πολυγωνικό.
Τώρα, τσεκάρετε το κουτάκι Δυνατότητα Αλλαγής Κορυφών Πολυγ. Τοίχου στο τμήμα Γεωμετρία και Τοποθέτηση του διαλόγου Ρυθμίσεων Τοίχου (διαθέσιμο όταν είναι επιλεγμένος ένας Πολυγωνικός Τοίχος).
Αυτό το εφφέ είναι ορατό εάν τσεκάρετε το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Καθάρισμα Συνδέσεων Τοίχων και Δοκών.
