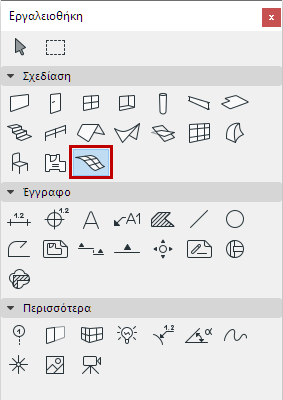

Τα νέα ανάγλυφα δημιουργούνται είτε στην Κάτοψη, είτε στο 3D Παράθυρο.
Δείτε επίσης: Τοπογραφικά δεδομένα (.xyz).
Στην Παλέτα Πληροφοριών για τα Ανάγλυφα, διατίθενται τέσσερις Γεωμετρικές Μέθοδοι. Μπορείτε να δημιουργήσετε Πολυγωνικά, Ορθογωνικά και Στραμμένα Ορθογωνικά ανάγλυφα ή ένα Ανάγλυφο Ομαλής Κλίσης.
Σε όλες τις περιπτώσεις θα σχεδιάσετε ένα πολύγωνο Αναγλύφου στο υψόμετρο του επιπέδου αναφοράς Αναγλύφου που ορίσατε στον διάλογο των Ρυθμίσεων.
•Οι γεωμετρικές μέθοδοι Πολυγωνικό and Ορθογωνικό ή Ορθογωνικό με Στροφή Ανάγλυφο, λειτουργούν όπως και οι αντίστοιχες μέθοδοι του εργαλείου Πλάκα.
•Η μέθοδος Ανάγλυφο Ομαλής Κλίσης σας βοηθά στη γρήγορη δημιουργία κανονικών αναγλύφων με επίπεδες επιφάνειες.
Αφού θα έχετε ορίσει το ορθογώνιο περίγραμμα του Αναγλύφου, θα ανοίξει αυτόματα ο διάλογος Ανάγλυφο Ομαλής Κλίσης.
–Διαιρέσεις: Στο πρώτο τμήμα του διαλόγου, ορίστε τον αριθμό των υποδιαιρέσεων σε οποιαδήποτε από τις διευθύνσεις συντεταγμένων.
–Στάθμη Γωνίας Αναγλύφου: Ορίστε στάθμες (υψόμετρα) των τριών γωνιών του αναγλύφου. Η τέταρτη παράγεται αυτόματα.
Αν χρειάζεται, επιλέξτε το Ανάγλυφο και επεξεργαστείτε τα σημεία του, προσθέστε νέα σημεία ή δημιουργείστε μία οπή.
Επεξεργασία Υψόμετρου ενός Σημείου του Αναγλύφου
