Εμφάνιση των Χώρων στην Κάτοψη

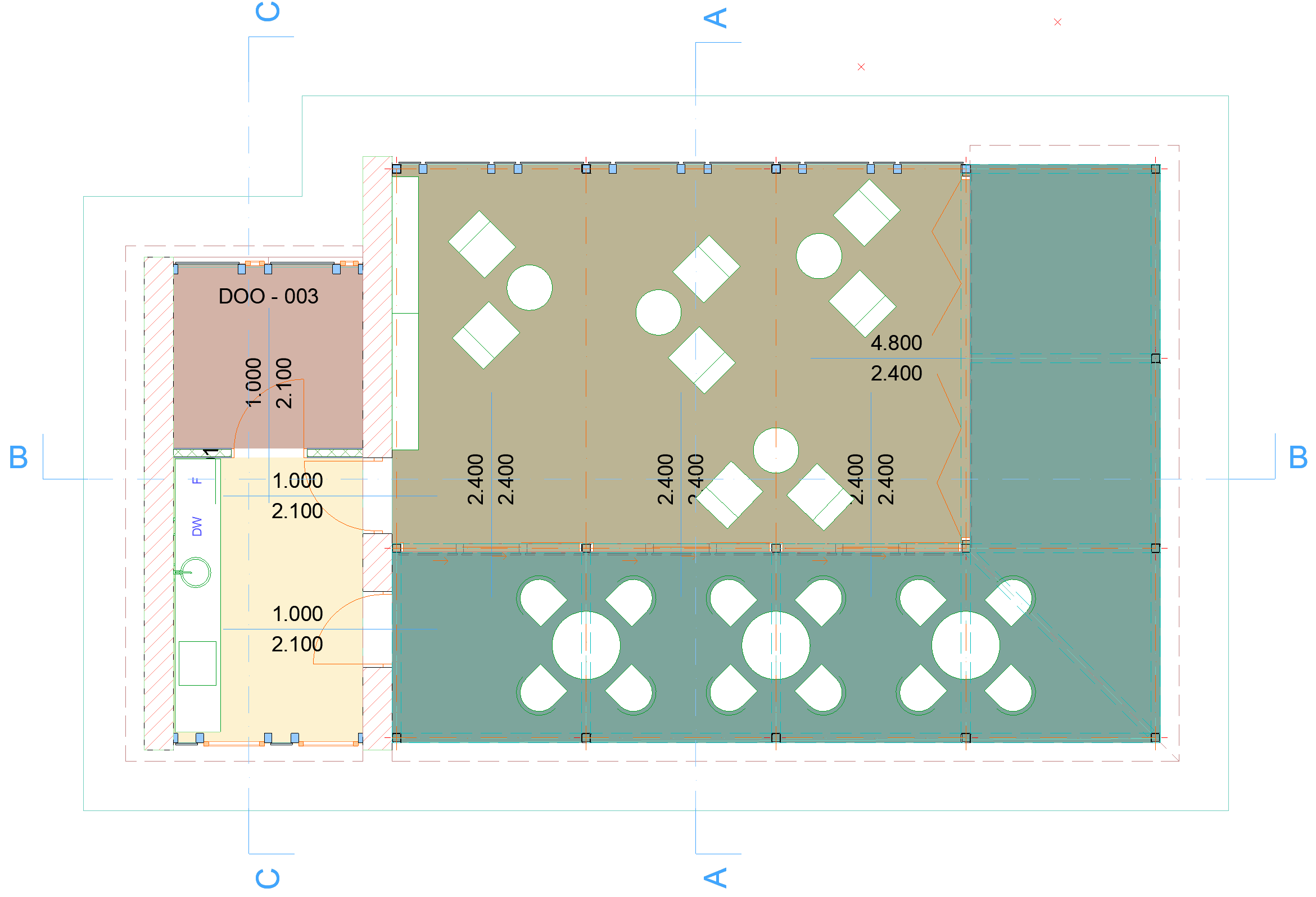

Εξ ορισμού, το φόντο του Χώρου εμφανίζεται με το χρώμα της Χρήσης Χώρου.
Δείτε: Χρήσεις Χώρων.

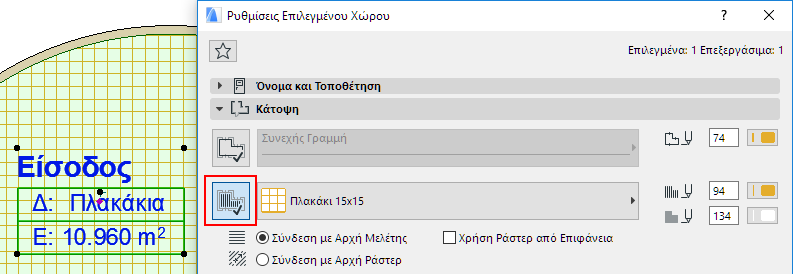

Μπορείτε να αναθέσετε ένα διαφορετικό ράστερ Χώρου, χρησιμοποιώντας οποιοδήποτε ράστερ κάλυψης.
1.Πηγαίνετε στο πάνελ Κάτοψη στις Ρυθμίσεις Χώρου.
2.Ενεργοποιήστε το εικονίδιο Ράστερ Κάλυψης, στα αριστερά.
3.Διαλέξτε έναν τύπο Ράστερ από το pop-up μενού των ράστερ.
Αν έχετε αναθέσει ένα ράστερ Χώρου, θα εμφανιστεί (εξ ορισμού) στην Κάτοψη.
Σημείωση: Φόντα Χώρου (και άλλα ράστερ) μπορούν να χρησιμοποιούν Υπερισχύοντα Γραφικά.
Δείτε: Κανόνες Υπερισχύοντος Γραφικού.
Εμφάνιση Χώρων με Κεκλιμένους Τοίχους

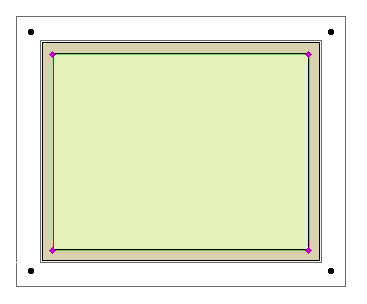

Χώροι που περιβάλλονται από έναν ή περισσότερους κεκλιμένους τοίχους, θα υπολογίσουν σωστά τη γεωμετρία του κεκλιμένου τοίχου. Αυτοί οι Χώροι εμφανίζονται στην Κάτοψη με δύο ξεχωριστά πολύγωνα Χώρου:
•Το πολύγωνο με τους επεξεργάσιμους κόμβους επιλογής, οριοθετεί στην Κάτοψη τα όρια του ορατού τμήματος του Χώρου (ενώ μπορείτε να επεξεργαστείτε αυτό το πολύγωνο, αυτή η επεξεργασία δεν επηρεάζει καθόλου τον πραγματικό 3D Χώρο) και
•Το πολύγωνο με τους κανονικούς κόμβους επιλογής, υποδεικνύει την πραγματική έκταση της βάσης του 3D Χώρου (δεν μπορείτε να τροποποιήσετε τη μορφή του Χώρου, αλλάζοντας αυτό το πολύγωνο.)
Σημείωση: Για έναν Χώρο που δημιουργήθηκε με τη μέθοδο της Γραμμής Αναφοράς, μπορείτε να ορίσετε να εμφανίζεται στην Κάτοψη ως “Μικτό” ή “Καθαρό,” χρησιμοποιώντας τα στρογγυλά κουμπιά στις Ρυθμίσεις Χώρου. Δείτε: Πολύγωνο Χώρου.
