Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.

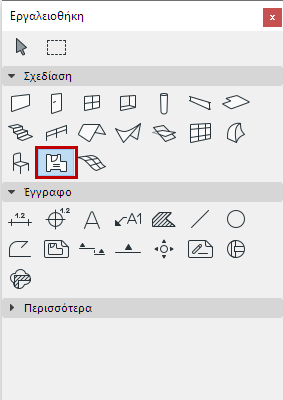

Οι Χώροι είναι 3D στοιχεία, των οποίων η απεικόνιση στην κάτοψη αποτελείται από ένα ράστερ και μία σφραγίδα χώρου.
Για περισσότερες πληροφορίες, δείτε: Χώροι.

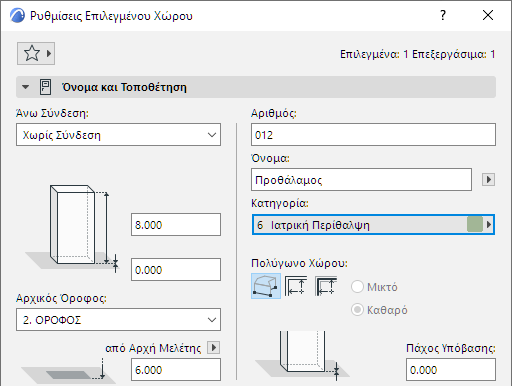

Χώρος - Πάνελ Όνομα και Τοποθέτηση
Χρήση Χώρου: Επιλέξτε μία χρήση Χώρου που ορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείων > Χρήσεις Χώρων. Ο προσδιορισμός τους περιλαμβάνει το όνομα Χρήσης, τον κωδικό, το χρώμα και τη σφραγίδα χώρου καθώς και ένα σύνολο παραμέτρων.
Για λεπτομερή περιγραφή, δείτε: Χρήσεις Χώρων
Όνομα Χώρου και Αριθμός (Νo): Εισάγετε σε αυτά τα πεδία όνομα και αριθμό για κάθε Χώρο ξεχωριστά.
Εξ ορισμού:
•Η στέψη Χώρου συνδέεται με 1 όροφο πιο πάνω
•Αρχικός Όροφος είναι ο τρέχων όροφος.
Ο όροφος με τον οποίο συνδέεται η βάση του Χώρου ονομάζεται Αρχικός Όροφος, αλλά η βάση του μπορεί να αποκλίνει προς οποιαδήποτε κατεύθυνση.
Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να αλλάξετε οποιαδήποτε από αυτές τις τιμές, και να καθορίσετε τη γεωμετρία και την πολυπλοκότητα του στοιχείου Χώρος.
Στέψη Υποστυλώματος: Χρησιμοποιήστε αυτόν τον έλεγχο είτε για άνω σύνδεση του Χώρου σε σχέση με τον Αρχικό του Όροφο (Αρχικός+1, Αρχικός+2, κ.λπ.), είτε για να τον κάνετε έναν Χώρο σταθερού ύψους (επιλέξτε “Χωρίς Σύνδεση”).
Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε συνδεδεμένων Χώρων θα ρυθμιστούν αυτόματα.
•Προαιρετικά, καθορίστε μία απόκλιση της στέψης Τοίχου από τον όροφο άνω σύνδεσης (το ύψος Χώρου αλλάζει αναλόγως). Αυτή η τιμή απόκλισης μπορεί να είναι θετική, αρνητική ή μηδέν.
Το πεδίο απόκλιση δεν είναι διαθέσιμο όταν ο Χώρος δεν έχει άνω σύνδεση.
Ύψος Χώρου: Εισάγετε μία τιμή για το συνολικό ύψος του Χώρου. Για έναν άνω συνδεδεμένο Χώρο, αυτό το πεδίο δεν είναι επεξεργάσιμο.
•Η τιμή του ύψους Χώρου επηρεάζεται από τις άνω και κάτω αποκλίσεις, εάν υπάρχουν. Εάν αλλάξετε την άνω απόκλιση ενός άνω συνδεδεμένου Χώρου, ή την κάτω απόκλισή του από τον Αρχικό Όροφο, αυτή η αλλαγή θα εκφραστεί μέσα από την τιμή του ύψους.
Πάχος Υπόβασης: Προαιρετικά, εισάγετε μία τιμή Πάχους Υπόβασης (θετική ή αρνητική). Η βάση του Χώρου θα αποκλίνει. Αυτήν την τιμή μπορείτε να τη χρησιμοποιήσετε σε ένα σημάδι Σφραγίδας Χώρου.
•Εάν ο Χώρος έχει μία άνω σύνδεση, η βάση του στερεού του Χώρου θα ποικίλει ανάλογα με την τιμή του πάχους Υπόβασης συν την τιμή της απόκλισης από τον Αρχικό Όροφο (το άνω μέρος του Χώρου παραμένει στη θέση του).
•Εάν η στέψη Χώρου είναι χωρίς Σύνδεση, ολόκληρο το στερεό του Χώρου θα μετατοπίζεται προς τα πάνω ή προς τα κάτω, ανάλογα με την τιμή του πάχους Υπόβασης.
Αρχικός Όροφος
Δείτε: Αρχικός Όροφος.
•Προαιρετικά, καθορίστε μία απόκλιση της βάσης Χώρου από τον Αρχικό του Όροφο (το ύψος Χώρου αλλάζει αναλόγως). Το πάχος υπόβασης παραμένει σταθερό.
Η βάση του Χώρου συνδέεται φυσικά με τον Αρχικό του Όροφο. Εάν αργότερα τροποποιήσετε τη θέση του Αρχικού Ορόφου (π.χ. επαναπροσδιορίσετε τη στάθμη δαπέδου), ο Χώρος θα αλλάξει τη θέση του, τηρώντας την καθορισμένη απόκλιση, εάν υπάρχει.
Κάτω Στάθμη [από στάθμη Αναφοράς]
Ύψος του Χώρου, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης). Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημειώσεις:
–Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
–Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, το κάτω μέρος του Χώρου δεν θα αλλάξει τη θέση του.

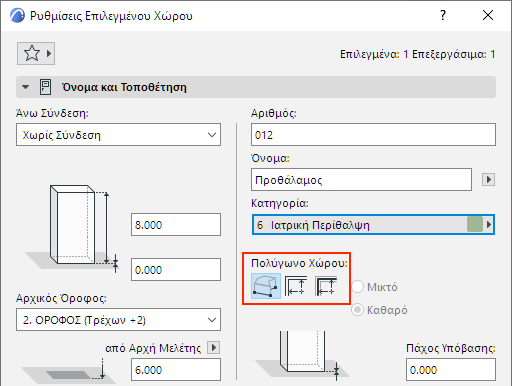

Πατήστε ένα από αυτά τα εικονίδια για να διαλέξετε τη μέθοδο δημιουργίας ενός Χώρου: Χειροκίνητη, Εσωτερικό Ίχνος ή Γραμμή Αναφοράς.
Χρησιμοποιήστε το εικονίδιο της Παλέτας Πληροφοριών για να προσπελάσετε τις τρεις επιλογές της χειροκίνητης μεθόδου: ΠολυΓΡΑΜΜΗ, Ορθογωνική ή Ορθογωνική με Στροφή.
Για περισσότερες πληροφορίες, δείτε: Δημιουργία Χώρων.

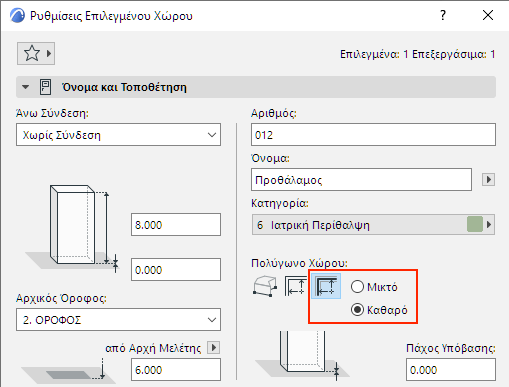

Εμφάνιση Πολυγώνου Χώρου (Μικτό/Καθαρό): Χρησιμοποιήσετε αυτές τις επιλογές για να ρυθμίσετε την εμφάνιση στην Κάτοψη ενός Χώρου που δημιουργήθηκε με τη μέθοδο Γραμμή Αναφοράς.
•Καθαρό: Το πολύγωνο Χώρου δεν θα εμφανίζεται πέρα από το εσωτερικό ίχνος των οριακών τοίχων.
•Μικτό: Εμφανίζεται ολόκληρο το πολύγωνο Χώρου.
Ανεξαρτήτως επιλογής, το εμβαδόν Χώρου παραμένει αμετάβλητο, μόνο το πολύγωνο εμφανίζεται διαφορετικά.

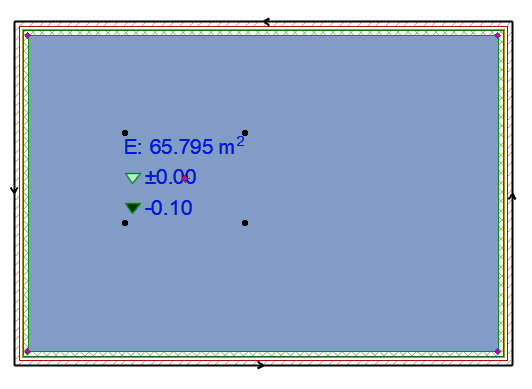

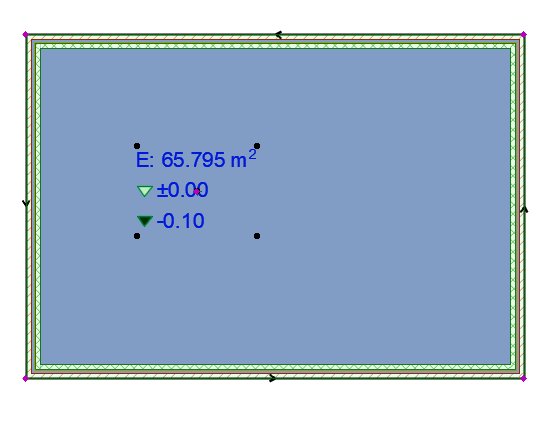

Καθαρό Πολύγωνο Χώρου - Μικτό Πολύγωνο Χώρου
Το πάνελ Κάτοψη ορίζει την εμφάνιση του ράστερ Χώρου στην Κάτοψη.

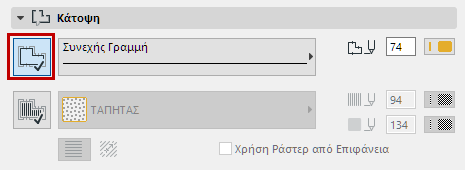

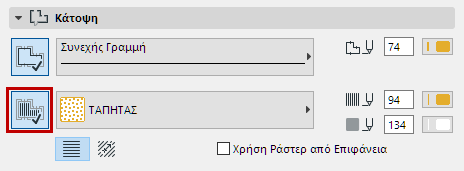

•Κάντε κλικ στο κουμπί αν θέλετε το Ράστερ Χώρου να διαθέτει περίγραμμα.
•Επιλέξετε ένα Τύπο Γραμμής και ένα χρώμα περιγράμματος από τις pop-up παλέτες Τύπος Γραμμής και Χρώμα Πένας.
Μοτίβο Ράστερ (Κάλυψης) Χώρου:
•Πατήστε το κουμπί για να επιλέξετε μοτίβο ράστερ Κάλυψης και φόντο από το pop-up Ράστερ.
Σημείωση: Εδώ διατίθενται μόνον εκείνα τα Ράστερ που ορίζονται ως Ράστερ Κάλυψης στον διάλογο Επιλογές > Χαρακτηριστικά Στοιχείου > Ράστερ.
Για περισσότερες πληροφορίες, δείτε: Ανάθεση ενός Ράστερ Κάλυψης.
•Κουτάκι τσεκαρίσματος Χρήση Ράστερ από Επιφάνεια : Το ράστερ Χώρου στην Κάτοψη θα εμφανίζει την ίδια διαγράμμιση στην άνω πλευρά, με εκείνη που ορίστηκε για την 3D εμφάνιση του Χώρου, στο πάνελ Μοντέλο του Χώρου.

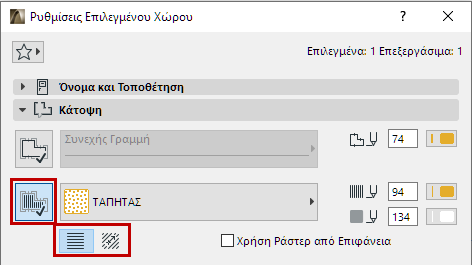

Σύνδεση Προσανατολισμού Ράστερ: Διαλέξτε μία μέθοδο για την εμφάνιση του διανυσματικού ράστερ κάλυψης:
Για περισσότερες πληροφορίες, δείτε: Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ).

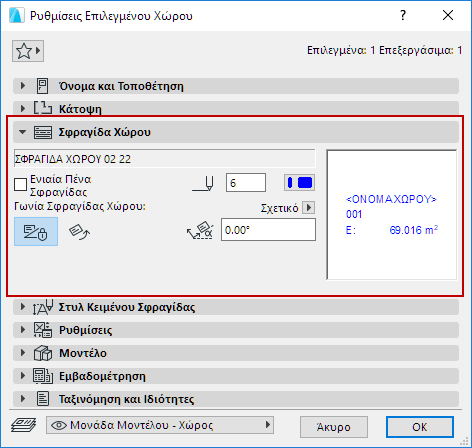

Χρησιμοποιήστε αυτούς τους ελέγχους για να ρυθμίσετε την απεικόνιση της Σφραγίδας Χώρου στην Κάτοψη.
Το πρώτο πεδίο δείχνει το όνομα της Σφραγίδας Χώρου. Εδώ δεν μπορείτε να αναθέσετε διαφορετική σφραγίδα χώρου. Η εμφανιζόμενη σφραγίδα χώρου είναι αυτή που είναι συσχετισμένη με τη Χρήση Χώρου που επιλέξατε στο Πάνελ Όνομα και Τοποθέτηση.
Σημείωση: Η Σφραγίδα Χώρου που έχει ανατεθεί σε κάθε μία Χρήση Χώρου, καθορίζεται από τις ρυθμίσεις που έχουν γίνει στις Επιλογές > Ρυθμίσεις Χαρακτηριστικών > Χρήσεις Χώρων.
Ενιαία Πένα Σφραγίδας
Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
•Εισάγετε μία γωνία στροφής της Σφραγίδας Χώρου.
•Χρησιμοποιήστε δύο εικονίδια για να καθορίσετε τον τρόπο ερμηνείας της τιμής αυτής της γωνίας κατά την τοποθέτηση του στοιχείου:
–Γωνία Σταθερή σε Οθόνη
–Γωνία Σταθερή σε Μοντέλο: Η Σφραγίδα Χώρου θα στραφεί μαζί με την άποψη.
Δείτε: Ορισμός Προσανατολισμού.
Για περισσότερες πληροφορίες αναφορικά με τις Σφραγίδες Χώρων, δείτε: Χώρος - Πάνελ Σφραγίδα.

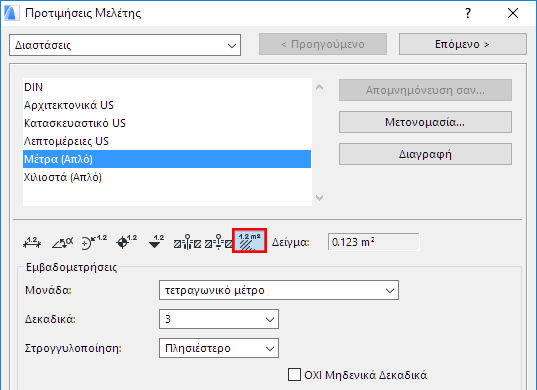

Σημείωση: Για να ρυθμίσετε τις μονάδες εμφάνισης του Εμβαδού Χώρου σε αυτήν τη Σφραγίδα Χώρου, χρησιμοποιήστε το Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις και επιλέξτε μονάδες Εμβαδομέτρησης.
Σημείωση: Αν αλλάξετε τη Χρήση του Χώρου, θα χαθούν οι προσαρμογές των παραμέτρων της Σφραγίδας Χώρου. Οι παράμετροι θα επιστρέψουν στις τιμές που απομνημονεύτηκαν μαζί με το χαρακτηριστικό Χρήση Χώρου.

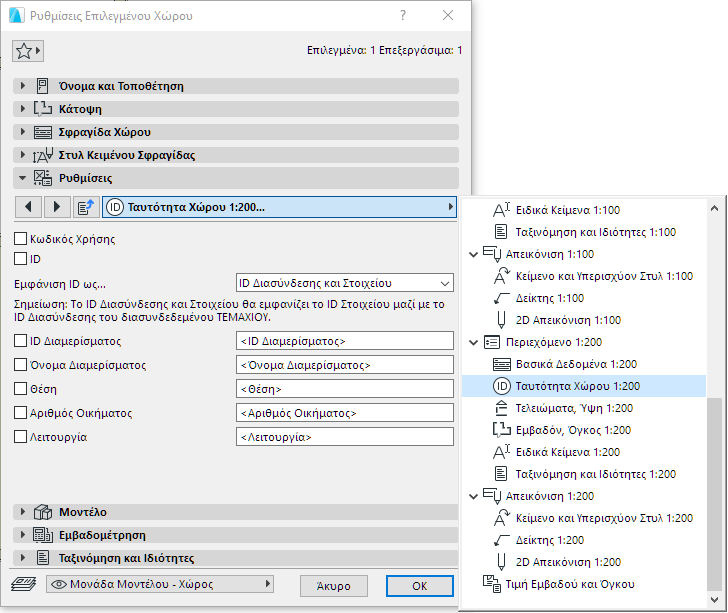

Χώρος - Πάνελ Ειδικές Ρυθμίσεις
Αυτό το πάνελ περιέχει πρόσθετες επιλογές, συνδεδεμένες με τη Σφραγίδα Χώρου.
Το πάνελ Μοντέλο ελέγχει την 3D απεικόνιση των Χώρων, περιλαμβάνοντας επιλογές για την Επιφάνεια και την κοπή.
Χρησιμοποιήστε το pop-up για να επιλέξετε μία επιφάνεια για την απεικόνιση αυτού του Χώρου.
•Χρήση αυτής της Επιφάνειας σε όλες τις Έδρες του Χώρου: Με κλικ σε αυτό το κουμπί επιλέγετε την εμφάνιση όλων των εδρών του Χώρου, με την επιφάνεια που έχετε επιλέξει στο παραπάνω pop-up.
•Επηρεασμός από Τοίχο Ορίων και Επιφάνειες Στοιχείου Κοπής: Με κλικ σε αυτό το κουμπί, τα μεμονωμένα πολύγωνα επιφανειών του χώρου θα υιοθετήσουν τις αντίστοιχες επιφάνειες των περιμετρικών τοίχων και των στοιχείων με τα οποία έχετε κόψει τον Χώρο.
Σημείωση: Εάν η επιφάνεια έχει μία υφή, η υφή ευθυγραμμίζεται αυτόματα με την μακρύτερη ακμή του Χώρου.
Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να δείτε το μετρημένο εμβαδόν του Χώρου και να βελτιώσετε επιλεκτικά τις υπολογισμένες τιμές.
Σημείωση: Για να δείτε την επίδραση οποιωνδήποτε αλλαγών στις ρυθμίσεις υπολογισμού Χώρων, πρέπει να εκτελέσετε την εντολή Σχεδίαση > Ενημέρωση Χώρων.
Δείτε: Ενημέρωση Χώρων.

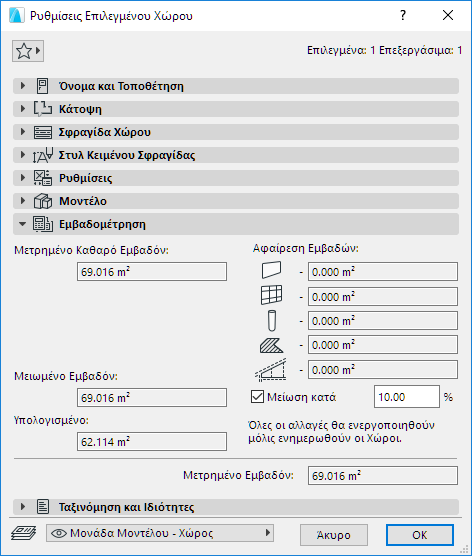

Μετρημένο Καθαρό Εμβαδόν
Το Μετρημένο Καθαρό Εμβαδόν αναφέρεται στο Πολύγωνο Χώρου μόνο μέχρι την εσωτερική έδρα των Τοίχων Οριοθέτησης. (Αντίθετα, το Μετρημένο Εμβαδόν περιλαμβάνει το εμβαδόν των Τοίχων οριοθέτησης μέχρι τις γραμμές αναφοράς τους.)
Σε σύγκριση με το Μετρημένο Εμβαδόν, το Μετρημένο Καθαρό Εμβαδόν μειώνεται περαιτέρω από Τοίχους, Υποστυλώματα, και/ή Τοιχοπετάσματα τα οποία είναι στο εσωτερικό του πολυγώνου, ΕΑΝ η Σχέση τους με Χώρους είναι ρυθμισμένη σε „Περίγραμμα Χώρου”.
Το Μειωμένο Εμβαδόν προκύπτει από αφαίρεση του εμβαδού ορισμένων στοιχείων (βάσει των Προτιμήσεων Χώρου) από το Μετρημένο Καθαρό Εμβαδόν.
•Αφαιρέστε το εμβαδόν Τοίχων, Υποστυλωμάτων, και/ή Τοιχοπετασμάτων τα οποία είναι στο εσωτερικό του πολυγώνου, ΕΑΝ η Σχέση τους με Χώρους είναι ρυθμισμένη σε „Περίγραμμα Χώρου”.
–Η μείωση των εμβαδών αυτών των Τοίχων, Υποστυλωμάτων, και Τοιχοπετασμάτων, υπόκειται περαιτέρω στις Προτιμήσεις Χώρου.
•Αφαιρέστε τα εμβαδά των Ράστερ εφόσον είναι ενεργοποιημένη η επιλογή τους για „μείωση εμβαδού Ράστερ”.
•Αφαιρέστε το εμβαδόν των Περιοχών χαμηλής οροφής και των εσοχών τοίχου, όπως ορίζονται στις Προτιμήσεις Χώρου
Υπολογισθέν
Τσεκάρετε το κουτάκι Μείωση κατά, εάν θέλετε να μειώσετε περαιτέρω το Μειωμένο Εμβαδόν κατά ένα δεδομένο ποσοστό (εισάγετε το ποσοστό που θέλετε στο πεδίο εισαγωγής). Το αποτέλεσμα είναι το Υπολογισμένο (εμβαδόν).
Αφαίρεση Εμβαδών
Αυτά τα μόνο για ανάγνωση πεδία, εμφανίζουν πόσο από το αρχικό εμβαδόν του Χώρου αφαιρείται, ανάλογα με τα στοιχεία που βρίσκονται στο εσωτερικό του χώρου ή τέμνονται με αυτόν.
•Τοίχοι, Τοιχοπετάσματα και Υποστυλώματα
Εμφανίζει το εμβαδόν που αφαιρείται για αυτά τα στοιχεία, ως αποτέλεσμα των ρυθμίσεων σε Επιλογές > Προτιμήσεις Μελέτης > Χώροι.
•Ράστερ
Η τιμή αφαίρεσης εμβαδού εμφανίζει το εμβαδόν που αφαιρείται, ως αποτέλεσμα της επιλογής "Αφαίρεση από Χώρους" του Ράστερ. (Ενεργό ή ανενεργό, στις Ρυθμίσεις Ράστερ - πάνελ Γενικές Ρυθμίσεις).
•Χαμηλές οροφές
Εάν ο χώρος έχει κοπεί από μία Στέγη ή ένα Κέλυφος, εμφανίζει το εμβαδόν που αφαιρείται ως αποτέλεσμα των ρυθμίσεων σε Επιλογές > Προτιμήσεις Μελέτης > Χώροι.
