Σχέση με Χώρους

Αυτή η ρύθμιση είναι διαθέσιμη για Τοίχους, Τοιχοπετάσματα και Υποστυλώματα. Είναι σημαντική εάν το στοιχείο βρίσκεται εντός του πολυγώνου του Χώρου: Ο υπολογισμός εμβαδού Χώρου εξαρτάται από τη ρύθμιση του στοιχείου "Σχέση με Χώρους". Δηλαδή: πρέπει στο εμβαδόν Χώρου να περιλαμβάνεται ή να αφαιρείται από αυτό το εμβαδόν αυτού του Στοιχείου;

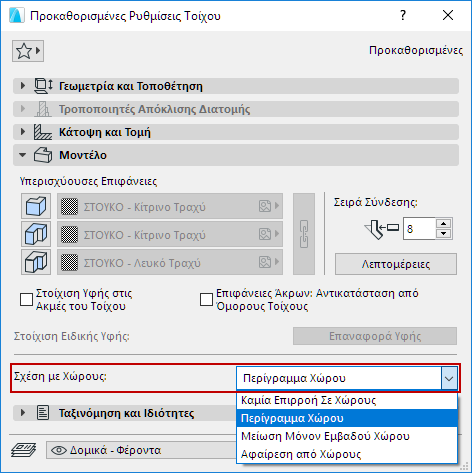

Για κάθε Τοίχο, Τοιχοπέτασμα και Υποστύλωμα, καθορίστε τη Σχέση με Χώρους, χρησιμοποιώντας το pop-up στις Ρυθμίσεις Στοιχείου.

•για Τοίχους: χρησιμοποιήστε το Πάνελ Μοντέλο

•για Υποστυλώματα: χρησιμοποιήστε το Πάνελ Τοποθέτηση

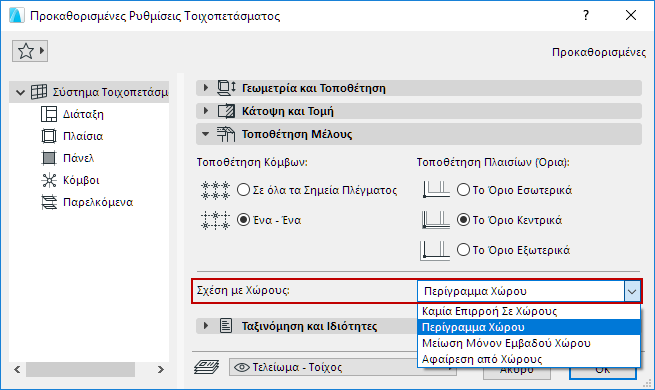

•για Τοιχοπετάσματα: χρησιμοποιήστε το Πάνελ Τοποθέτηση Μέλους των Ρυθμίσεων Συστήματος Τοιχοπετάσματος

Σημείωση: Για να δείτε την επίδραση οποιωνδήποτε αλλαγών στις ρυθμίσεις υπολογισμού Χώρων, πρέπει να εκτελέσετε την εντολή Σχεδίαση > Ενημέρωση Χώρων.

Δείτε: Ενημέρωση Χώρων.

Περίγραμμα Χώρου

Ένας Τοίχος ή ένα Τοιχοπέτασμα , εντός του Χώρου, εάν ρυθμιστεί ως “Περίγραμμα Χώρου”, οριοθετεί τον Χώρο. Επομένως, το περίγραμμα Χώρου εκτείνεται μέχρι τον Τοίχο/Τοιχοπέτασμα. Εάν ο Τοίχος/Τοιχοπέτασμα είναι κεκλιμένος, η γεωμετρία του χώρου είναι κεκλιμένη αναλόγως.

•Εάν ο Τοίχος ή το Τοιχοπέτασμα βρίσκεται εντός της περιοχής του χώρου, δεν περιλαμβάνεται στο Μετρημένο Εμβαδόν (Παράμετρος Χώρου).

•Ένα κατακόρυφο Υποστύλωμα, ρυθμισμένο σε “Περίγραμμα Χώρου” δεν περιλαμβάνεται στο Μετρημένο Εμβαδόν (Παράμετρος Χώρου).

•Ένα κεκλιμένο Υποστύλωμα δεν μπορεί να οριστεί ως “Περίγραμμα Χώρου”. Για ένα κεκλιμένο Υποστύλωμα, χρησιμοποιήστε τη ρύθμιση Αφαίρεση από Χώρο.

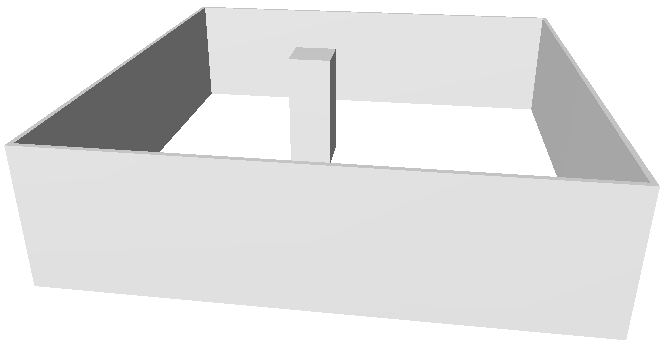

Κατακόρυφο Υποστύλωμα Ρυθμισμένο σε “Περίγραμμα Χώρου”: Εξαιρείται από το Μετρημένο Εμβαδόν (Παράμετρος Λίστας Χώρων)

Σημείωση: Οποιοδήποτε γραμμικού τύπου στοιχείο, μπορεί να οριστεί σαν “Περίγραμμα Χώρου” στον διάλογο Ρυθμίσεών του. Μία τέτοια γραμμή λειτουργεί ως 2D οριοθέτης του χώρου.

Μείωση Μόνον Εμβαδού Χώρου

•Το εμβαδόν του στοιχείου δεν συμπεριλαμβάνεται στο Μετρημένο Εμβαδόν

•Ο όγκος του στοιχείου συμπεριλαμβάνεται στον όγκο Χώρου

Σημείωση: Εάν έχετε ρυθμίσει έναν Τοίχο ή ένα Υποστύλωμα σε “Μείωση Εμβαδού Χώρου”, μπορεί να θέλετε να αγνοηθεί αυτή η ρύθμιση για πολύ μικρού μεγέθους τοίχους ή υποστυλώματα. Για να ορίσετε το ελάχιστο όριο εξαίρεσης τέτοιων τοίχων και υποστυλωμάτων, πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Χώροι.

Για να δείτε το μέγεθος της μείωσης του εμβαδού του χώρου, εξαιτίας των μειώσεων Τοίχου/Υποστυλώματος, επιλέξτε τον Χώρο και δείτε τα δεδομένα στο Πάνελ Εμβαδομέτρηση των Ρυθμίσεων Χώρου.

Αφαίρεση από Χώρους

•Το Εμβαδόν του στοιχείου αφαιρείται από το Μετρημένο Εμβαδόν Χώρου και το Καθαρό Εμβαδόν. Σε αντίθεση με τη ρύθμιση Περίγραμμα Χώρου, αυτή τη ρύθμιση είναι διαθέσιμη για κεκλιμένα Υποστυλώματα.

•Ο όγκος του στοιχείου αφαιρείται από τον όγκο Χώρου

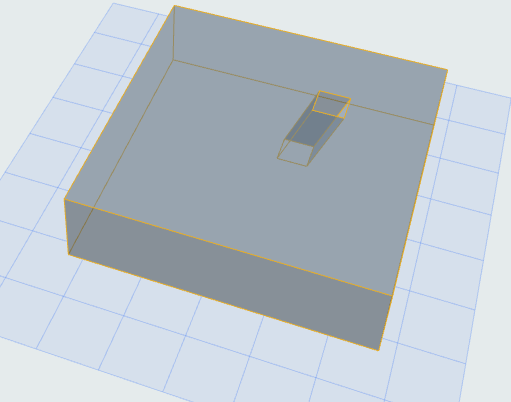

Κεκλιμένο Υποστύλωμα, Ρυθμισμένο σε “Αφαίρεση από Χώρους”: Εξαιρείται από το Μετρημένο Εμβαδόν (Παράμετρος Λίστας Χώρων)

Καμία Επιρροή Σε Χώρους

Το στοιχείο δεν επηρεάζει τον υπολογισμό χώρου: το εμβαδόν και ο όγκος Χώρου θα περιλαμβάνει το εμβαδόν και τον όγκο που καταλαμβάνεται από το στοιχείο.

Παράδειγμα

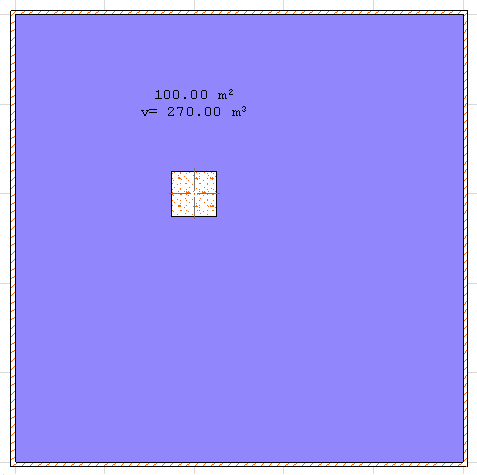

Σε αυτό το παράδειγμα, το εμβαδόν του χώρου είναι 100 τετραγωνικά μέτρα, και το ύψος του είναι 2.70 μέτρα. Ο χώρος περιλαμβάνει ένα τετράγωνο Υποστύλωμα 1x1 μέτρα.
