Σχεδίαση ενός Κεκλιμένου ή Διπλά-Κεκλιμένου Τοίχου

Για να σχεδιάσετε έναν τοίχο του οποίου ο κατακόρυφος άξονας είναι κεκλιμένος στη μία ή και στις δύο πλευρές:

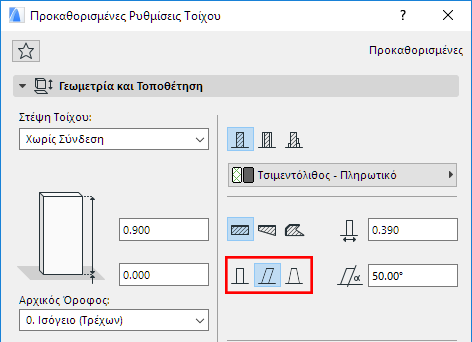

1.Πηγαίνετε στις Ρυθμίσεις Τοίχου (πάνελ Γεωμετρία και Τοποθέτηση).

2.Κάντε κλικ στο Εικονίδιο Κεκλιμένου Τοίχου που θέλετε.

3.Εισάγετε την επιθυμητή γωνία(ες) τοίχου.

Ο κεκλιμένος τοίχος κλίνει προς μία κατεύθυνση: οι δύο έδρες του είναι παράλληλες μεταξύ τους. Ένας διπλά κεκλιμένος τοίχος έχει έδρες που δεν είναι παράλληλες.

Το ύψος οποιουδήποτε κεκλιμένου τοίχου είναι η απόσταση μεταξύ του υψηλότερου και του χαμηλότερου σημείου του. Όταν ρυθμίζετε τις γωνίες ενός διπλά-κεκλιμένου τοίχου, δεσμεύεστε από το ελάχιστο πάχος της στέψης (άνω έδρα) του τοίχου. Για μία βασική δομή, αυτό μπορεί να είναι μηδέν. Εντούτοις, η στέψη ενός σύνθετου τοίχου πρέπει να έχει το απαραίτητο πλάτος για να χωράνε όλες οι στρώσεις.

Όταν εισάγετε μία τιμή ύψους ενός διπλά-κεκλιμένου τοίχου, αντιμετωπίζετε την προφανή δέσμευση, ότι το πλάτος της στέψης του τοίχου δεν πρέπει να είναι αρνητικό (δηλ. μόλις συναντηθούν οι δύο έδρες, δεν μπορείτε να πάτε πιο ψηλά).

Το πάχος ενός κεκλιμένου τοίχου είναι το πάχος του, κάθετα στο διάνυσμα κλίσης (όπως φαίνεται στο εικονίδιο στην Παλέτα Πληροφοριών):

Το πάχος ενός διπλά-κεκλιμένου τοίχου ισούται με το πλάτος της βάσης του τοίχου.

Αν αλλάξετε από τον ένα τύπο κλίσης στον άλλο, ο τοίχος μετασχηματίζεται ως εξής:

•Αν μετασχηματίσετε ένα τοίχο μονής κλίσης σε έναν διπλής, το πλάτος του νέου τοίχου (δηλ. η βάση του) θα πάρει το πλάτος του παλαιού, μονής κλίσης τοίχου.

•Παρομοίως, αν έχετε ένα διπλά-κεκλιμένο τοίχο και τον αλλάξετε σε έναν κατακόρυφο ή ένα μονής κλίσης τοίχο, ο νέος τοίχος θα έχει το ίδιο πλάτος με τον παλαιό, διπλά-κεκλιμένο τοίχο.

Διπλά Κεκλιμένος Τοίχος σε άποψη Τομής

Στην άποψη Τομής, ένας διπλά κεκλιμένος τοίχος έχει τραπεζοειδές σχήμα.

Εάν ο τοίχος είναι σύνθετης δομής, η γεωμετρία των στρώσεών του αντιστοιχεί σε εκείνη του Σύνθετου Τραπεζοειδούς Τοίχου.

Δείτε: Σύνθετος Τραπεζοειδής Τοίχος.

Δείτε επίσης: Τροποποίηση Κεκλιμένου Τοίχου.
