Τοποθέτηση ενός Πάνελ τύπου Πόρτας ή Παραθύρου σε Τοιχοπέτασμα

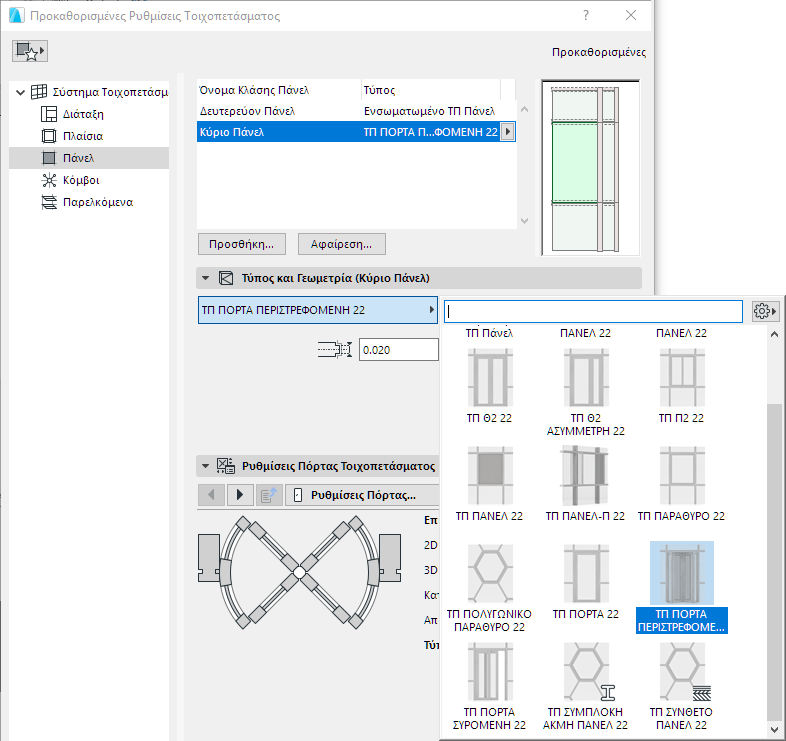

Μπορείτε να τοποθετήσετε ένα Πάνελ, βασισμένο στην GDL, το οποίο συμπεριφέρεται σαν ένα παράθυρο ή μία πόρτα. Μερικά από αυτά είναι προσχεδιασμένα στο Archicad και βρίσκονται στην pop-up λίστα του πάνελ Τύπος Πάνελ και Γεωμετρία:

Μολονότι αυτά τα Πάνελ Τοιχοπετάσματος λειτουργούν ως Πόρτες ή Παράθυρα, δεν χρησιμοποιούν Σημάδια Πόρτας/Παραθύρου. Ωστόσο, μπορείτε να χρησιμοποιήσετε το εργαλείο Δείκτης (Σήμανση) για να τοποθετήσετε μία ΣΜ Πάνελ Τοιχοπετάσματος.

Δείτε: Σήμανση Τοιχοπετασμάτων.

Μπορείτε να καθορίσετε Πάνελ τύπου-άνοιγμα ως μέρος του μοτίβου Τοιχοπετάσματος, χρησιμοποιώντας τις Ρυθμίσεις Διάταξης. (Δείτε: Διαμόρφωση Μοτίβου Πλέγματος στις Ρυθμίσεις Διάταξης.)

Σε ένα ήδη τοποθετημένο Τοιχοπέτασμα, χρησιμοποιήστε τη Φάση Επεξεργασίας για να αντικαταστήσετε κανονικά πάνελ με πάνελ Τύπου Πόρτα ή Παράθυρο, όπως περιγράφεται παρακάτω.

Για να τοποθετήσετε ένα πάνελ τύπου πόρτας σε ένα Τοιχοπέτασμα:

1.Επιλέξτε το Τοιχοπέτασμα και πηγαίνετε στη φάση Επεξεργασίας.

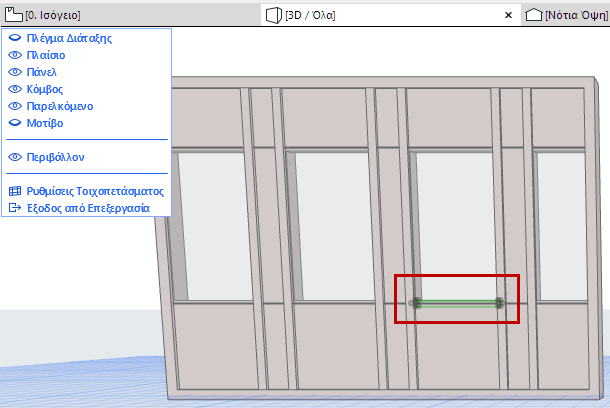

2.Στο σημείο στο οποίο πρέπει να τοποθετηθεί η Πόρτα, συγχωνεύστε δύο πάνελ, διαγράφοντας το ενδιάμεσο τους Πλαίσιο:

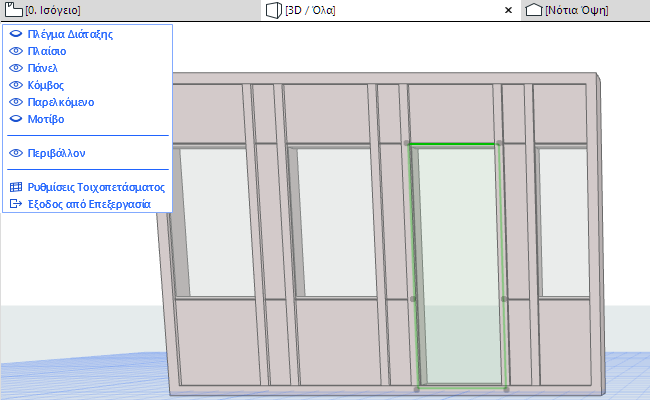

3. Επιλέξτε το νεοσύστατο συγχωνευμένο πάνελ.

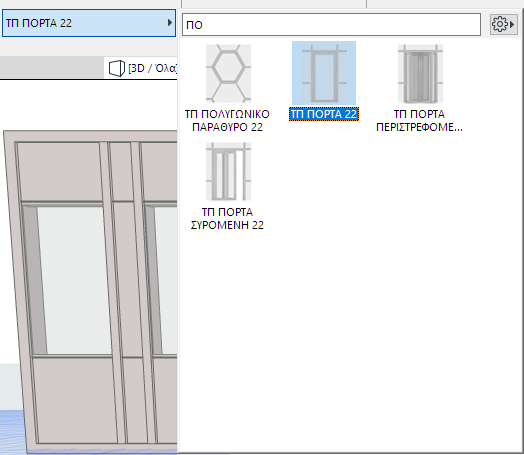

4.Στην Παλέτα Πληροφοριών, από το pop-up Tύπος Μέλους, επιλέξτε τον Τύπο Πόρτας που θέλετε. (Μπορείτε να περιορίσετε τις επιλογές ανά όνομα, πληκτρολογώντας “Πόρτα” στο πεδίο έρευνας.)

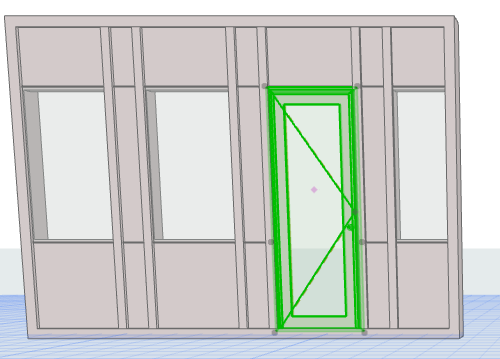

Το επιλεγμένο Πάνελ αντικαθίσταται με ένα πάνελ τύπου πόρτας, το οποίο μπορεί να ανοίγει και να κλείνει όπως και οι άλλες GDL Πόρτες.

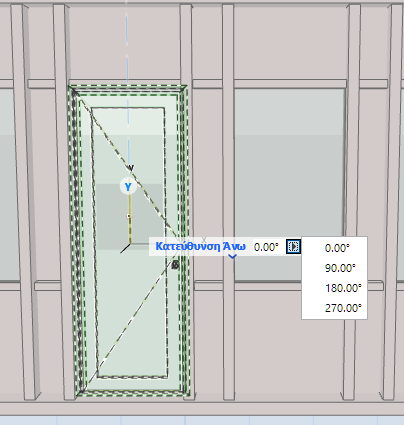

Σημειώστε ότι αυτό το αντικείμενο Πάνελ τύπου πόρτας, έχει μία επεξεργάσιμη παράμετρο που ονομάζεται “Άνω Κατεύθυνση”. Αυτό σας επιτρέπει να επαναπροσδιορίσετε το “Άνω Μέρος” της Πόρτας με βήματα 90 μοιρών, σε περίπτωση που αργότερα κάνετε ελεύθερη στροφή του Τοιχοπετάσματος και το “Άνω” μέρος της πόρτας αλλάξει θέση.
