Διαμόρφωση Μοτίβου Πλέγματος στις Ρυθμίσεις Διάταξης
Χρησιμοποιήστε τη σελίδα Διάταξη των Ρυθμίσεων Τοιχοπετάσματος για να διαμορφώσετε εκ των προτέρων ένα μοτίβο Πλέγματος, πριν τοποθετήσετε το Τοιχοπέτασμα.
Σημείωση: Μία άλλη προσέγγιση είναι να τοποθετήσετε ένα κενό όριο Τοιχοπετάσματος και καθορίσετε γραφικά το μοτίβο. Δείτε: Γραφική Δημιουργία Μοτίβου Πλέγματος.
Υπάρχουν τρεις κύριες επιλογές Κατανομής Μοτίβου για σειρές και στήλες:
•Σταθερά Μεγέθη
•Βέλτιστη Διαίρεση
•Αριθμός Διαιρέσεων
Κάθε λογική περιγράφεται παρακάτω.
Θέματα αυτού του τμήματος:
Σειρές και Στήλες Σταθερού-Μεγέθους
Καθορισμός Πλήρωσης για το “Υπόλοιπο” (Σταθερού-Μεγέθους Σειρά και/ή Στήλη)
Κατανομή Μοτίβου “Βέλτιστη Διαίρεση”
Αρχή Μοτίβου (για μοτίβα Σταθερού Μεγέθους)
Σειρές και Στήλες Σταθερού-Μεγέθους

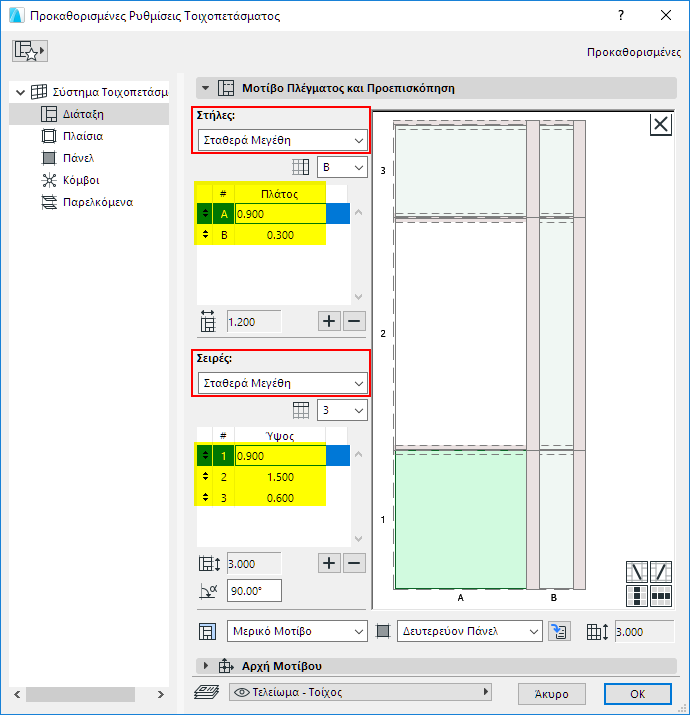

Για τις Σειρές και/ή τις Στήλες Διάταξης: επιλέξτε το Σταθερά Μεγέθη. (Αυτή η λογική Κατανομής Μοτίβου είναι ίδια με εκείνην των προ-22 εκδόσεων του Archicad. Ορίστε το πλάτος κάθε Στήλης και/ή το ύψος κάθε Σειράς σε ένα μέγεθος.)

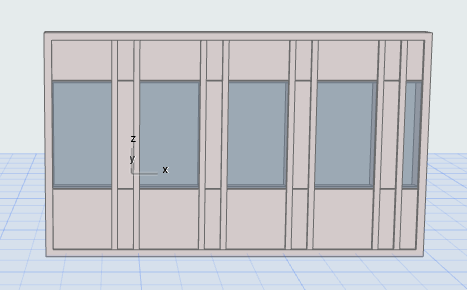

Το Τοιχοπέτασμα που προκύπτει σε 3D, με σταθερού μεγέθους σειρές και στήλες:
Το σταθερό μοτίβο επαναλαμβάνεται στην έκταση του Ορίου και στη συνέχεια αποκόπτεται.
Καθορισμός Πλήρωσης για το “Υπόλοιπο” (Σταθερού-Μεγέθους Σειρά και/ή Στήλη)
Εάν οι Στήλες ή οι Σειρές είναι ρυθμισμένες σε Σταθερά Μεγέθη, χρησιμοποιήστε τον έλεγχο “Πλήρωση με” για να καθορίσετε τι πρέπει να γίνει με το “υπόλοιπο” εντός του Ορίου, εάν το πέρας του μοτίβου δεν συμπίπτει με το Όριο.
•Το Μερικό Μοτίβο αποκόπτει το μοτίβο όπου πέσει, στο πέρας του Ορίου Τοιχοπετάσματος.
•Ή επιλέξτε μία Κλάση Πάνελ: τα υπόλοιπα των τμημάτων (οριζόντια και/ή κατακόρυφη διεύθυνση) θα πληρωθεί με αυτόν τον τύπο πάνελ.
•Η ρύθμιση Αρχής Μοτίβου επηρεάζει την τακτοποίηση της Πλήρωσης (δείτε παρακάτω παραδείγματα).
Παραδείγματα Ρυθμίσεων Πλήρωσης
Αυτό το Τοιχοπέτασμα χρησιμοποιεί ένα μοτίβο Πλέγματος με σταθερού-μεγέθους στήλες και σειρές:
Μοτίβο Πλέγματος Τοιχοπετάσματος
Δείτε τι συμβαίνει με διάφορες ρυθμίσεις Πλήρωσης και Αρχής Μοτίβου.
Η μπλε γραμμή αντιπροσωπεύει το Όριο Τοιχοπετάσματος.
Η κόκκινη διακεκομμένη γραμμή αντιπροσωπεύει το επαναλαμβανόμενο μοτίβο.
Πλήρωση με: Μερικό Μοτίβο
Αρχή Μοτίβου: Αριστερά Κάτω
Πλήρωση με: Δευτερεύον Πάνελ
Αρχή Μοτίβου: Κάτω Αριστερά
Πλήρωση με: Δευτερεύον Πάνελ

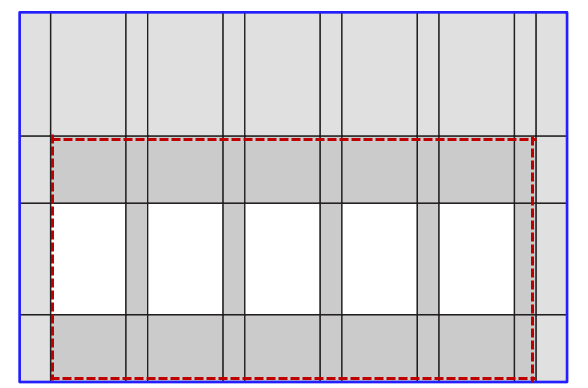

Αρχή Μοτίβου, Οριζοντίως: Στοίχιση στο Κέντρο
Αρχή Μοτίβου, Κατακορύφως: Κάτω

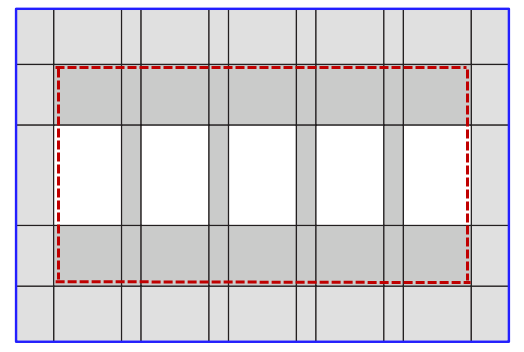

Πλήρωση με: Δευτερεύον Πάνελ
Αρχή Μοτίβου: Στοίχιση στο Κέντρο (αμφότερες διευθύνσεις)
Κατανομή Μοτίβου “Βέλτιστη Διαίρεση”
Με αυτήν τη λογική, το μοτίβο Τοιχοπετάσματος θα συμπέσει ακριβώς με το πέρας του τμήματος Τοιχοπετάσματος, χωρίς κανένα “υπόλοιπο”.
Για τις Σειρές και/ή τις Στήλες Διάταξης: επιλέξτε την Βέλτιστη Διαίρεση.
•Ορίστε το πλάτος κάθε Στήλης και/ή το ύψος κάθε Σειράς στο επιθυμητό μέγεθος, στη συνέχεια χρησιμοποιήστε τα εικονίδια κλειδώματος για κάθε Σειρά/Στήλη για να ορίσετε εάν το μέγεθός της θα πρέπει να είναι σταθερό, ή ελαστικό.
•Τουλάχιστον μία Σειρά ή Στήλη πρέπει να είναι ρυθμισμένη σε ελαστική. Αυτό σημαίνει ότι μπορεί να πρέπει να τεντωθεί ή να συρρικνωθεί σε σχέση με το μέγεθος που επιλέξατε.
•Εάν ρυθμίσετε μία τιμή ως “ελαστική”, η προκύπτουσα Σειρά ή Στήλη θα έχει μέγεθος όσο το δυνατόν πιο κοντά στην τιμή αυτή. Αρκετές ευέλικτες τιμές (π.χ. δύο ελαστικά πλάτη στήλης 300 και 600) θα διατηρούν τα μεγέθη τους, σχετικά - δηλαδή, μία ελαστική στήλη θα έχει πάντα διπλάσιο πλάτος από το πλάτος της άλλης.

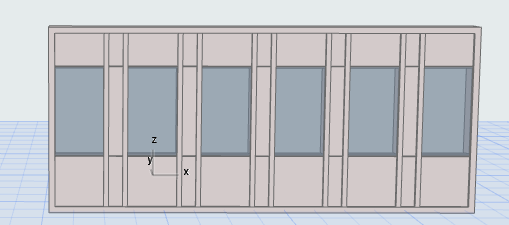

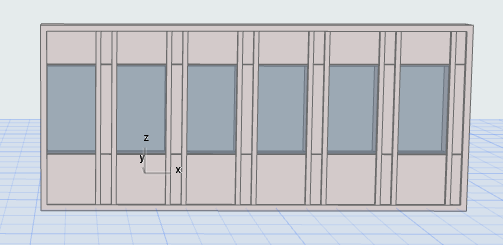

Κατά την εισαγωγή ενός Τοιχοπετάσματος Βέλτιστης Διαίρεσης, η οπτική πληροφόρηση σας δείχνει ότι τα μοτίβα στήλης και σειράς αυτομάτως κατανέμονται ομοιόμορφα.
Χρησιμοποιήστε εδώ τον έλεγχο “Πέρας με”, για να χρησιμοποιήσετε ένα άλλο πάνελ στην τελευταία στήλη:
Βέλτιστη Διαίρεση (Πέρας με Στήλη B)
Βέλτιστη Διαίρεση (Πέρας με Στήλη Α)
Για να έχετε οπτική πληροφόρηση του τρόπου με τον οποίο η ελαστική σειρά ή στήλη (π.χ. η Στήλη A είναι ρυθμισμένη σε 900 mm, ελαστική) έχει πράγματι διαμορφωθεί στο προκύπτον Τοιχοπέτασμα:

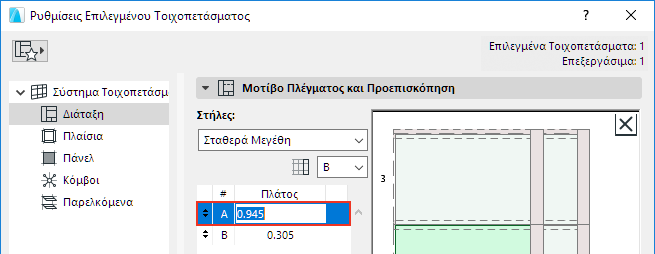

Πηγαίνετε στις Ρυθμίσεις Επιλεγμένου Τοιχοπετάσματος, και γυρίστε το μοτίβο σε “Σταθερά Μεγέθη” για να δείτε την τιμή (εδώ, η Στήλη A είναι 945 mm).
Χρησιμοποιήστε αυτήν την επιλογή για να ορίσετε ότι το μοτίβο θα επαναλαμβάνεται με σταθερό αριθμό επαναλήψεων εντός του τμήματος Τοιχοπετάσματος.
Πρέπει να ορίσετε τουλάχιστον μία ελαστική σειρά/στήλη, ώστε να μπορεί να τεντωθεί.

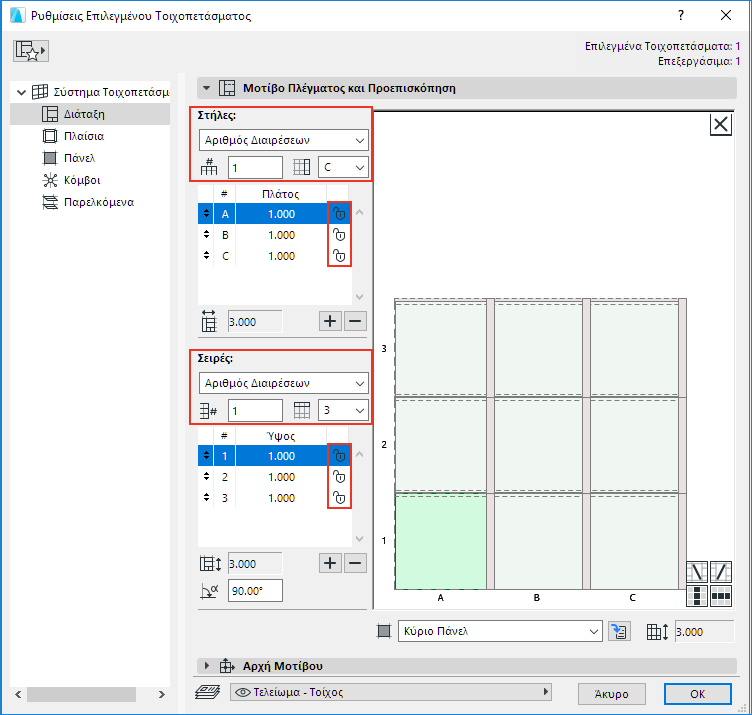

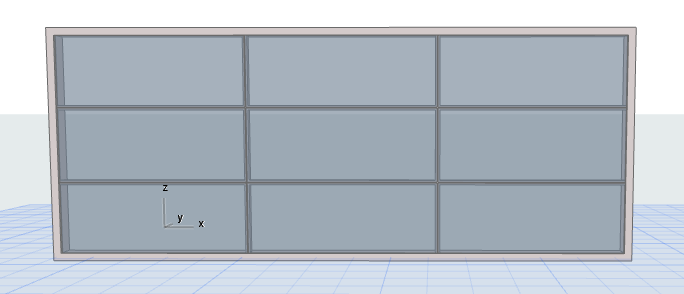

Εδώ, όλες οι σειρές και οι στήλες είναι ελαστικές. Ανεξαρτήτως του ύψους και του πλάτους σχεδίασης του Τοιχοπετάσματος, το μοτίβο (τρεις σειρές επί τρεις στήλες) θα επαναληφθεί μία φορά ακριβώς.
Για αμφότερες τις Στήλες και τις Σειρές, επιλέξτε μία ως πέρας του μοτίβου.
Για παράδειγμα: Το μοτίβο σας περιέχει δύο τύπους στήλης - A και B.
Ορίστε ως Στήλη Πέρατος την B.
Κατά την τοποθέτηση του Τοιχοπετάσματος, το μοτίβο AB θα επαναλαμβάνεται χρησιμοποιώντας τα σταθερά τους μεγέθη, αλλά η τελευταία στήλη του τμήματος θα είναι η στήλη B. (ακολουθούμενη από την Πλήρωση, εάν έχει εφαρμογή).

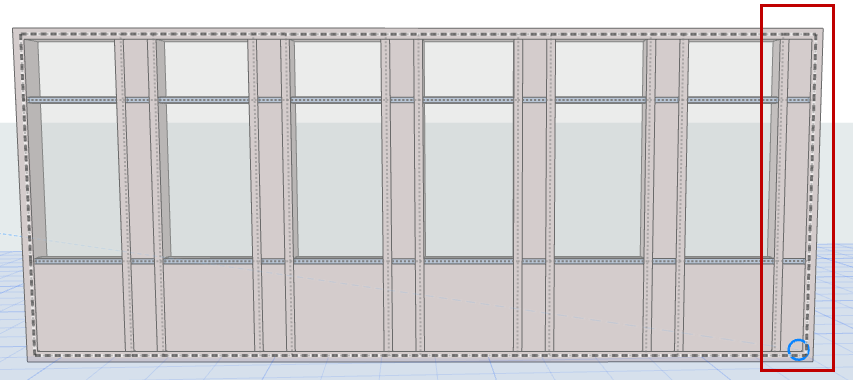

Πέρας Μοτίβου με Στήλη B

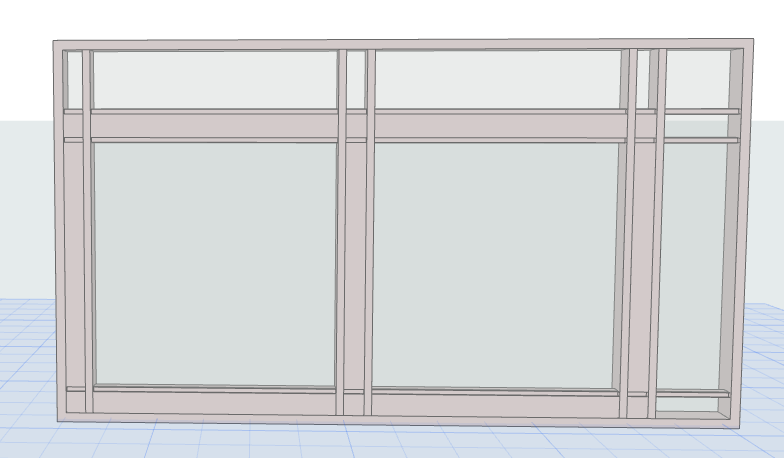

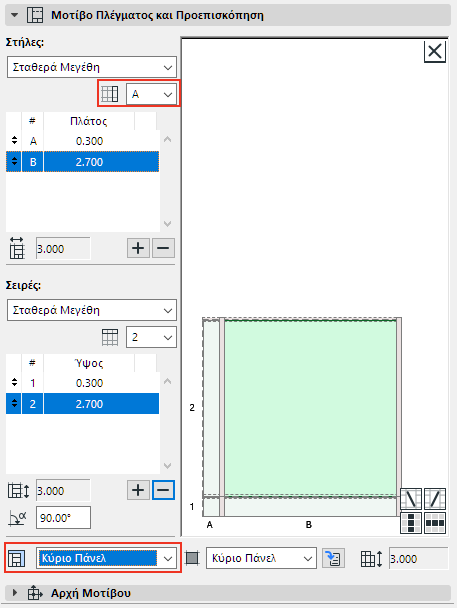

Πέρας Μοτίβου με Στήλη A - Ακολουθεί η Πλήρωση
Αρχή Μοτίβου (για μοτίβα Σταθερού Μεγέθους)

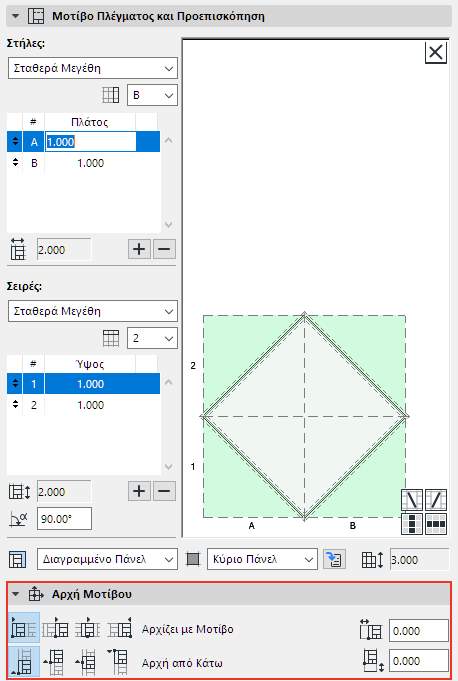

Ο ορισμός της Αρχής Μοτίβου κλειδώνει την αρχή του μοτίβου πλέγματος σε αμφότερες τις διευθύνσεις (Οριζοντίως-Καθέτως) σε ένα συγκεκριμένο σημείο στο τμήμα Τοιχοπετάσματος, συν ή πλην μία προαιρετική απόκλιση.
Ακολουθήστε τις συμβουλές εργαλείου και τα εικονίδια για να διαλέξετε αυτό που χρειάζεστε.
Σημείωση: Οι έλεγχοι Αρχής Μοτίβου δεν διατίθενται όταν η λογική σειρών/στηλών είναι ρυθμισμένη σε “Βέλτιστη Διαίρεση” ή “Αριθμός Διαιρέσεων”.
Οριζόντια Αρχή Μοτίβου
•Η Αρχή στην αρχή του τμήματος
•Η Αρχή στο μέσον του τμήματος. Το οριζόντιο μοτίβο θα αρχίζει στο κέντρο του τμήματος, και θα κατανέμεται απομακρυνόμενο και στις δύο διευθύνσεις. (Το κέντρο του Τοιχοπετάσματος θα έχει πάντα μία κατακόρυφη γραμμή πλέγματος να διέρχεται από αυτό.)
•Το μέσον του Μοτίβου είναι στο μέσον του τμήματος
•Η Αρχή στο τέλος του τμήματος
Κατακόρυφη Αρχή Μοτίβου
•Η Αρχή στο κάτω μέρος του τμήματος.
•Η Αρχή στο μέσον του τμήματος
•Το μέσον του Μοτίβου στο μέσον του τμήματος
•Η Αρχή στο άνω μέρος του τμήματος.
Δείτε Παραδείγματα Ρυθμίσεων Πλήρωσης για εικόνες.
