Δημιουργία Τοιχοπετάσματος στο 3D Παράθυρο
Κάντε την εισαγωγή του Τοιχοπετάσματος χρησιμοποιώντας τις συνήθεις μεθόδους ενός κατασκευαστικού εργαλείου.

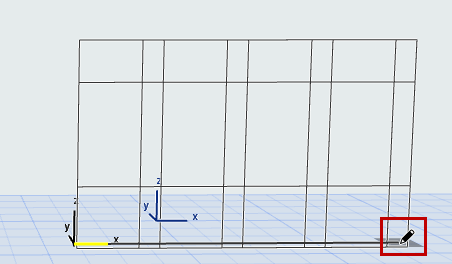

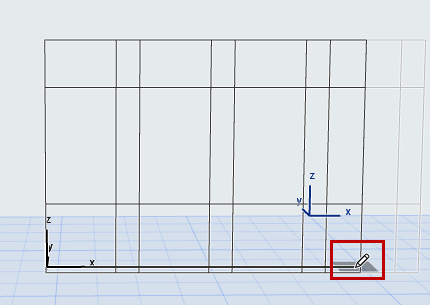

Σημείωση: Εάν η Διάταξή σας έχει ένα μοτίβο πλέγματος σταθερού μεγέθους, η αχνή οπτική πληροφόρηση και το μολύβι/έλξη σημείου υποδεικνύουν πού θα ολοκληρωθεί το επόμενο τμήμα μοτίβου.
Στο 3D παράθυρο, το προκαθορισμένο επίπεδο εισαγωγής Τοιχοπετάσματος είναι το ίδιο με το επίπεδο εισαγωγής για το τρέχον 3D.
Για να καθορίσετε άλλα επίπεδα εισαγωγής, δείτε: Επίπεδο Εισαγωγής Τοιχοπετάσματος στο 3D Παράθυρο.
Μέθοδος ΠολυΓΡΑΜΜΗΣ
1.Με ενεργό το εργαλείο Τοιχοπέτασμα, επιλέξτε τη μέθοδο Γεωμετρίας ΠολυΓΡΑΜΜΗ (Απλή) και το Προκαθορισμένο Επίπεδο Εισαγωγής από την Παλέτα Πληροφοριών.
2.Κάντε κλικ για να αρχίσετε τη σχεδίαση της Γραμμής Αναφοράς Τοιχοπετάσματος.

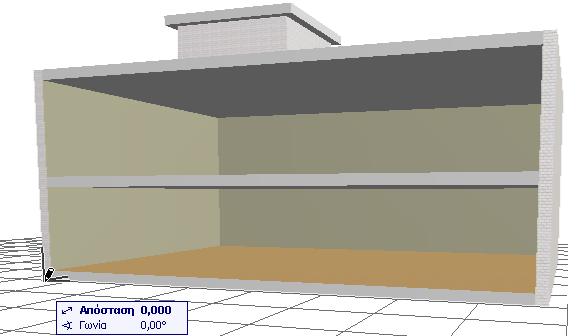

Στο παράδειγμά μας:
3.Κάντε κλικ στις δύο μπροστινές γωνίες του κτηρίου για να καθορίσετε το μήκος της Γραμμής Αναφοράς.

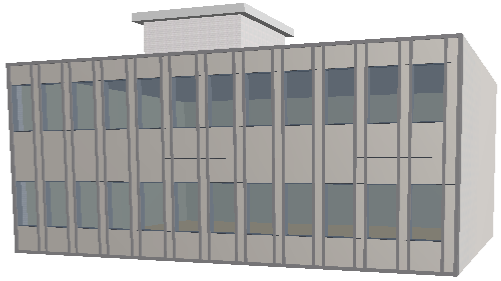

Δείτε το αποτέλεσμα:
Μέθοδος Ορίου
1.Με ενεργό το εργαλείο Τοιχοπέτασμα επιλέξτε τη μέθοδο Γεωμετρίας Όριο και τη Μέθοδο Έξυπνο Επίπεδο Εισαγωγής από την Παλέτα Πληροφοριών.
2.Καθορίστε το Επίπεδο Εισαγωγής με μία σειρά από κλικ.
3.Ξεκινήστε σχεδιάζοντας το επιθυμητό Όριο Τοιχοπετάσματος στο επίπεδο εισαγωγής, κάνοντας κλικ σε κάθε κόμβο, όπως όταν σχεδιάζετε οποιαδήποτε πολυΓΡΑΜΜΗ.
Σημείωση: Η Γραμμή Αναφοράς αυτού του Τοιχοπετάσματος είναι το πρώτο τμήμα του Ορίου που σχεδιάσατε.
4.Κάντε διπλό-κλικ ή κλικ με τον κέρσορα “Σφυρί” για να κλείσετε το πολύγωνο.

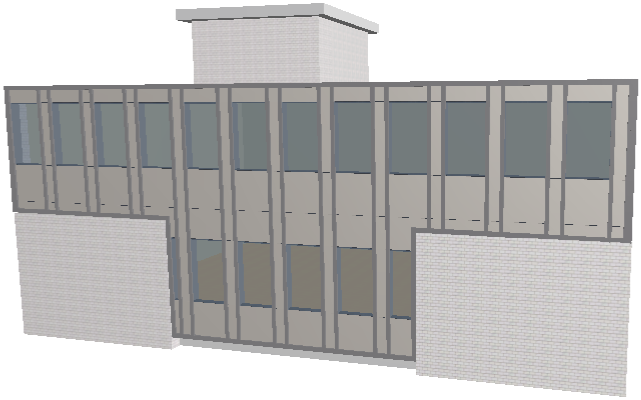

Δείτε το αποτέλεσμα:
