Βασική Εισαγωγή Σκάλας
Για να έχετε μία αίσθηση για το Εργαλείο Σκάλα, αρχίστε να τοποθετείτε Σκάλες στο σχέδιο χρησιμοποιώντας τις προκαθορισμένες ρυθμίσεις, ή μία από τις Προσφιλείς Σκάλες.
Η εισαγωγή είναι διαθέσιμη στην Κάτοψη και στο 3D παράθυρο, χρησιμοποιώντας μεθόδους παρόμοιες με εκείνες της εισαγωγής πολυΓΡΑΜΜΗΣ ή Τοίχου. Κατά την εισαγωγή της πολυγραμμικής διαδρομής, εμφανίζεται άμεση γραφική πληροφόρηση για την προκύπτουσα Σκάλα.
Η Σκάλα εισάγεται κατά μήκος μίας Βασικής Γραμμής. Σημειώστε μερικές από τις βασικές προτιμήσεις εισαγωγής στην Παλέτα Πληροφοριών:
Μέθοδοι Εισαγωγής (Παλέτα Πληροφοριών)
Θέση Βασικής Γραμμής Σκάλας: Αριστερά, Δεξιά Κέντρο
Εισαγωγή Σκάλας Ανοδική/Καθοδική
Προσθήκη Κιγκλιδώματος σε Σκάλα (Δεξιά, Αριστερά, Αμφότερες πλευρές)
Παράδειγμα 1: Σκάλα Εισόδου

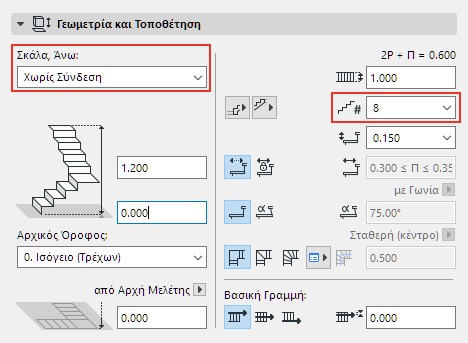

1.Ανοίξτε τον διάλογο Ρυθμίσεων Σκάλας, και δείτε τις Ρυθμίσεις Γεωμετρίας και Τοποθέτησης.
Αυτή η Σκάλα δεν είναι συνδεδεμένη άνω, και έχει έναν σταθερό αριθμό 8 ριχτιών. Θα είναι μία ευθύγραμμη σκάλα χωρίς καμία στροφή, επομένως ο τύπος στροφής δεν έχει σημασία.
Στην Κάτοψη ή στο 3D Παράθυρο:
1.Κάντε κλικ για να αρχίσετε να εισάγετε τη Σκάλα.

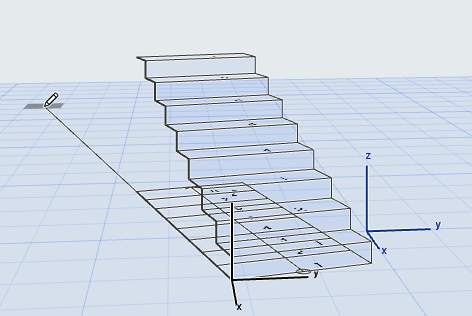

2.Σημειώστε την οπτική πληροφόρηση: Επειδή ο αριθμός ριχτιών είναι σταθερός, το μήκος της Σκάλας εμφανίζεται ως ένα υποθετικό περίγραμμα κατά την εισαγωγή.

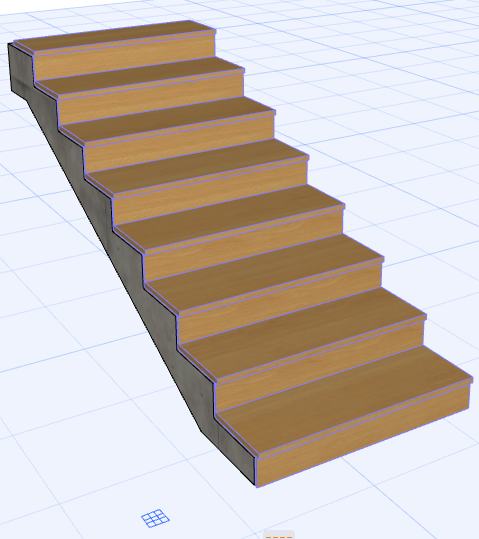

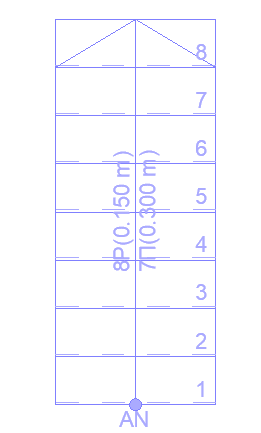

3.Κάντε διπλό-κλικ για να ολοκληρώσετε την Σκάλα.
Παράδειγμα 2: Άνω-συνδεδεμένη Σκάλα
Εδώ, δημιουργούμε μία εσωτερική Σκάλα μέχρι τον επόμενο όροφο.
Διαμορφώστε τις Ρυθμίσεις Σκάλας όπως φαίνεται πιο κάτω. Αυτή η Σκάλα είναι συνδεδεμένη άνω με τον πιο πάνω όροφο, και έχει έναν σταθερό αριθμό 18 ριχτιών. Αυτή η Σκάλα θα έχει Πλατύσκαλα, και ο τύπος Πλατύσκαλου είναι ρυθμισμένος σε Αυτόματο Πλατύσκαλο.
Στην Κάτοψη ή στο 3D Παράθυρο:

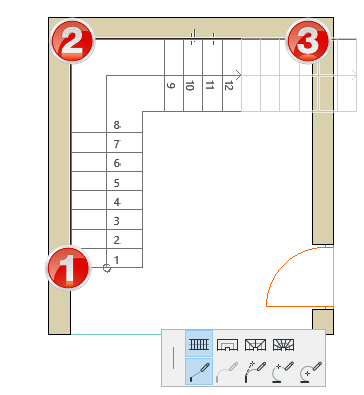

1.Κάντε κλικ για να αρχίσετε να εισάγετε τη Σκάλα κατά μήκος των Τοίχων, όπως θα σχεδιάζατε μία ΠολυΓΡΑΜΜΗ.

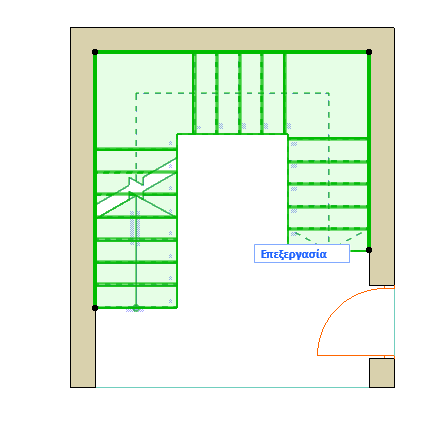

2.Κάντε κλικ σε κάθε μία από τις δύο γωνίες των Τοίχων και στη συνέχεια κάντε διπλό-κλικ για να ολοκληρώσετε την Σκάλα. Η αχνή οπτική πληροφόρηση σας δείχνει ότι αυτά τα 18 ρίχτια τοποθετούνται σε κάθε περίπτωση, σύμφωνα με τις προκαθορισμένες ρυθμίσεις.

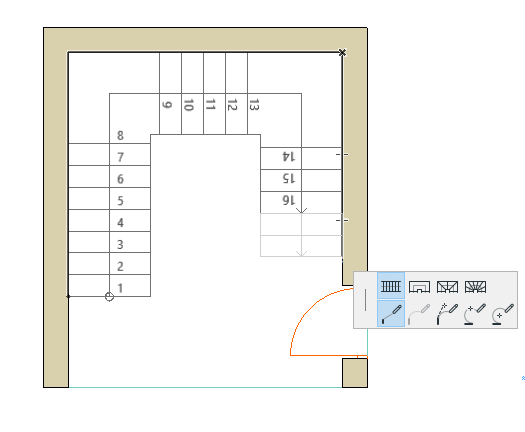

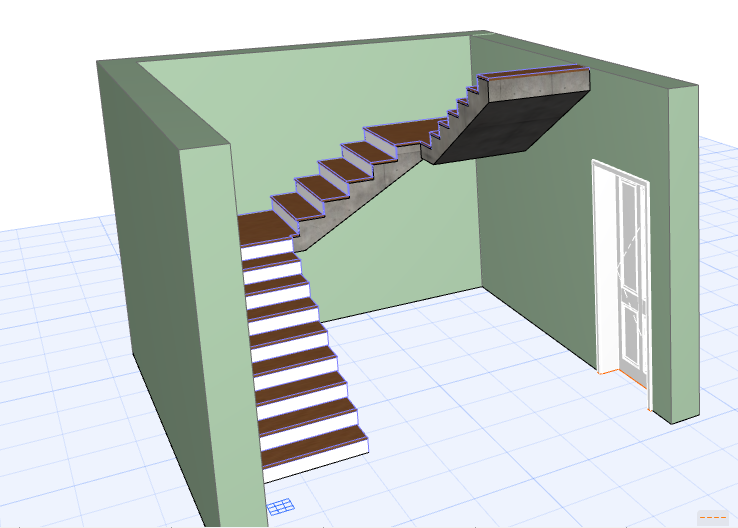

Η Σκάλα έχει ολοκληρωθεί. Ο τύπος Στροφής που ορίστηκε (Πλατύσκαλο), τοποθετήθηκε αυτομάτως και στις δύο στροφές (σημεία εισαγωγής της βασικής γραμμής).
Στροφές και Τμήματα
Οι Σκάλες αποτελούνται από Στροφές και Τμήματα.
•Ορίστε συνολικά τον Τύπο Στροφής της Σκάλας στις Ρυθμίσεις Σκάλας. (Επιλέξτε Αυτόματο Πλατύσκαλο ή μία από τις δύο Σφήνες.)
Δείτε: Σκάλα: Τύπος Στροφής.
•Εξ ορισμού, ο τύπος Τμήματος είναι πάντα “Βραχίονας”. Μπορείτε να αλλάζετε τον τύπο τμήματος "εν κινήσει", για κάθε τμήμα, κατά την εισαγωγή.
Δείτε: Τύπος Τμήματος Σκάλας.
•Μπορείτε να προσαρμόζετε επιλογές Τύπου Στροφής - για οποιοδήποτε συγκεκριμένο τμήμα ή οποιαδήποτε συγκεκριμένη Στροφή - μετά την εισαγωγή Σκάλας.
Δείτε: Επεξεργασία Τύπου Στροφής Σκάλας.
Δημιουργία Σκάλας με Μαγικό Ραβδί

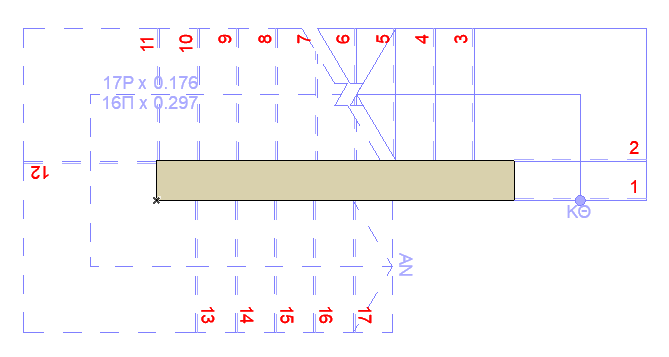

Χρησιμοποιήστε τη μέθοδο Μαγικό Ραβδί (Spacebar + κλικ) για να δημιουργήσετε αυτόματα μία Σκάλα κατά μήκος μίας ακμής ή ενός πολυγώνου που θα κάνετε κλικ.

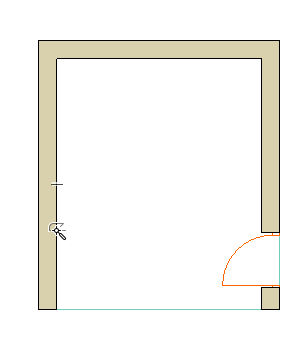

•Κάντε κλικ στο σημείο που θέλετε να αρχίζει η Σκάλα.
•Το σημείο που κάνατε κλικ θα είναι το κάτω μέρος της Σκάλας (ακόμα και όταν η μέθοδος εισαγωγής είναι Καθοδική).
•Η Βασική Γραμμή Σκάλας τοποθετείται κατά μήκος του ίχνους του πολυγώνου/πολυγραμμής.
Εάν είναι απαραίτητο, αλλάξτε την Βασική Γραμμή στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Σκάλας (Αριστερά, Δεξιά ή στο Μέσον της Σκάλας). Αυτό σας επιτρέπει να αλλάζετε την τοποθέτηση της Σκάλας (εντός ή εκτός από το πολύγωνο/πολυγραμμή που κάνατε κλικ).

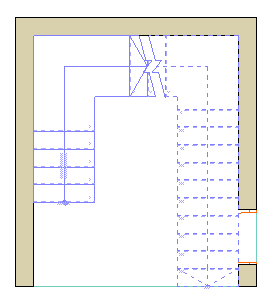

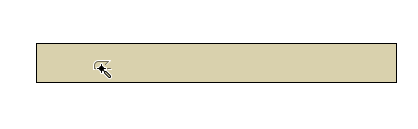

•Για να δημιουργήσετε μία Σκάλα γύρω από έναν ελεύθερο Τοίχο: κάντε κλικ μέσα στον Τοίχο.
