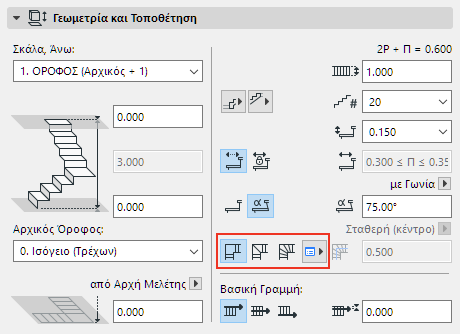

Διαλέξτε τον Τύπο Στροφής Σκάλας (Πλατύσκαλο ή Σφηνοειδής) στις Ρυθμίσεις Σκάλας, και καθορίστε τις επιλογές του.
Ο επιλεγμένος Τύπος Στροφής τοποθετείται σε κάθε στροφή (κάθε σημείο που κάνετε κλικ κατά την τοποθέτηση της βασικής γραμμής Σκάλας), μεταξύ δύο τμημάτων Βραχίονα Σκάλας. Όλες οι Στροφές έχουν επομένως τις ίδιες ρυθμίσεις. Ωστόσο, σε μία τοποθετημένη Σκάλα, μπορείτε να προσαρμόζετε κάθε τύπο Στροφής ξεχωριστά.
Δείτε στη συνέχεια: Επεξεργασία Τύπου Στροφής Σκάλας.
Στις Ρυθμίσεις Σκάλας ή στην Παλέτα Πληροφοριών, επιλέξτε έναν επιθυμητό Τύπο Στροφής για ολόκληρη την Σκάλα.
•Αυτόματο Πλατύσκαλο
•Σφηνοειδής Ίσων Γωνιών
•Σφηνοειδής Ίσων Πορειών
Σημείωση: Στην USA έκδοση του Archicad, οι “Πορείες” είναι γνωστές ως “Βαθμίδες”.

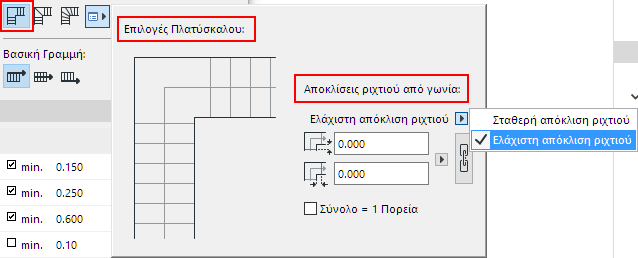

Για κάθε τύπο, κάντε κλικ στο pop-up για να ρυθμίσετε τις συγκεκριμένες ρυθμίσεις του. Οι ρυθμίσεις διαφέρουν για κάθε τύπο Στροφής:
Σφηνοειδής Ίσων Γωνιών: Μέθοδος Διαίρεσης
•Καθορίστε τις αποκλίσεις Πλατύσκαλου από τη γωνία ως Σταθερή ή Ελάχιστη. (Εάν διαλέξετε Ελάχιστη, το πρόγραμμα θα έχει κάποια ελευθερία αύξησης της απόκλισης, ώστε να προσαρμοστεί με την γεωμετρία εισαγωγής Σκάλας).
•Εισάγετε τιμές απόκλισης για το Αρχικό και το Τελικό Άκρο του Πλατύσκαλου.
•Πατήστε το εικονίδιο Αλυσίδα για ένα συμμετρικό Πλατύσκαλο (ίδιες αποκλίσεις και στα δύο άκρα).
Σημείωση: Το εικονίδιο Αλυσίδα εξασφαλίζει συμμετρικό πλατύσκαλο για κάθε στροφή της Σκάλας. Εντούτοις, μία Σκάλα με πολλά πλατύσκαλα μπορεί να χρησιμοποιεί διαφορετικές τιμές απόκλισης σε κάθε πλατύσκαλο (εάν οι τιμές απόκλισης έχουν οριστεί ως “ελάχιστες” αντί για σταθερές).
•Καθορίστε την τιμή απόκλισης είτε σε Μονάδες Μοντέλου, είτε ως ορισμένο αριθμό Πορειών.

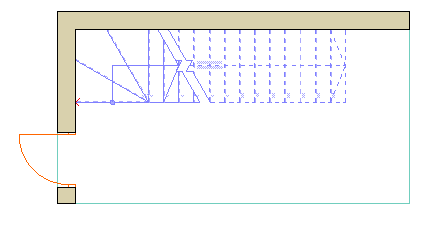

Σφηνοειδής Ίσων Γωνιών: Μέθοδος Διαίρεσης

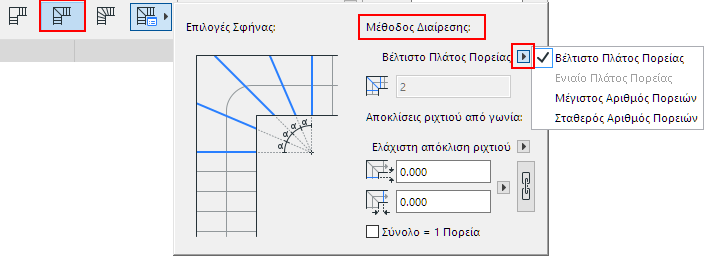

Ορίστε Μέθοδο Διαίρεσης
Επιλέξτε μία μέθοδο για να διαιρέσετε το Σφηνοειδές τμήμα:
•Βέλτιστο Πλάτος Πορείας: Το πρόγραμμα βρίσκει αυτόματα ένα Πλάτος Πορείας για τις Σφήνες που να προσεγγίζει όσο είναι δυνατόν το Πλάτος Πορείας του ευθύγραμμου βραχίονα της Σκάλας.
•Μέγιστος Αριθμός Πορειών: Το πρόγραμμα παρεμβάλλει αυτόματα τον μέγιστο αριθμό πορειών στο Σφηνοειδές τμήμα, εντός των ορίων των τρεχουσών Ρυθμίσεων Σκάλας.
•Σταθερός Αριθμός Πορειών: Στο πιο κάτω πεδίο, εισάγετε έναν σταθερό αριθμό από διαιρέσεις του Σφηνοειδούς τμήματος. Το Σφηνοειδές τμήμα θα διαιρείται αναλόγως, ανεξάρτητα από άλλους κανόνες που ορίστηκαν στις Ρυθμίσεις Σκάλας.
Όπως και στο Πλατύσκαλο, ορίστε αποκλίσεις ριχτιών σε οποιοδήποτε άκρο του σφηνοειδούς τμήματος, ορισμένων με σταθερή ή ελάχιστη τιμή.

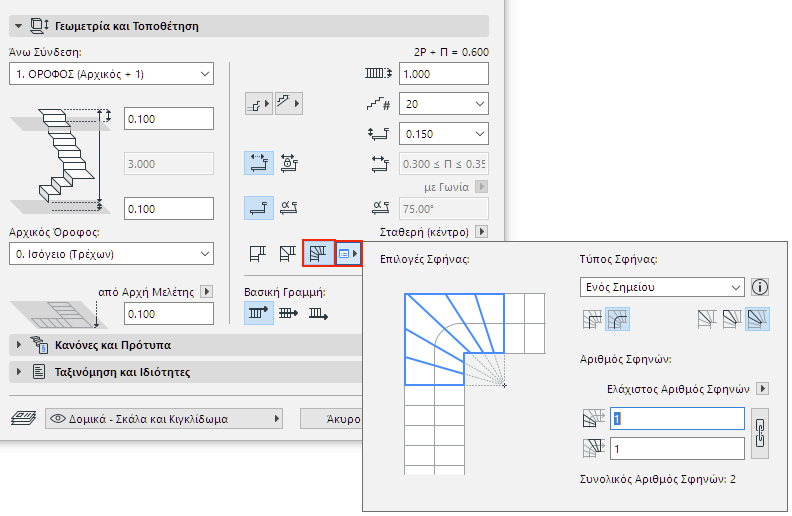

Ίσες Πορείες σημαίνει ότι όλες οι πορείες της Σκάλας είναι ίσες, τόσο των ευθύγραμμων όσο και των σφηνοειδών βαθμίδων.
Σημείωση: Στην USA έκδοση του Archicad, οι “Πορείες” είναι γνωστές ως “Βαθμίδες”.
•Σε μία μεμονωμένη Σκάλα, όλες οι Ίσης Πορείας Σφήνες χρησιμοποιούν πάντα τον ίδιο Τύπο Σφήνας (π.χ. όλες είναι σφήνες “Δύο Σημείων”).
•Για οποιαδήποτε Σφήνα Ίσης Πορείας, μπορείτε να αποκλίνετε την Υπολογισθείσα Γραμμή Ανάβασης, η οποία επηρεάζει το βάθος Πορείας. Δείτε: Απόκλιση Γραμμής Ανάβασης σε Στροφή (Σφηνοειδής Ίσων Πορειών)
•Για οποιαδήποτε Σφήνα Ίσης Πορείας, μπορείτε να ρυθμίσετε τη Γραμμή Ανάβασης είτε ως Ευθύγραμμη, είτε ως Καμπύλη.

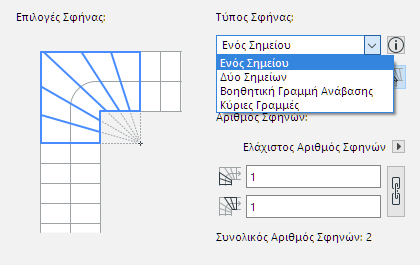

Διαλέξτε έναν από τους τέσσερις Τύπους Σφήνας Ίσης Πορείας. Διαφέρουν ως προς τον τρόπο κατασκευής τους. Δείτε τις εικόνες του διαλόγου ως ένδειξη του τρόπου λειτουργίας κάθε τύπου.
Δείτε περισσότερες εικόνες και περιγραφές εδώ:
Τύπος Σφήνας για Σφήνες Ίσης Πορείας
Τύπος Στροφής - Τύπος Τμήματος
Τα τμήματα Σκάλας - όχι μόνον οι Στροφές - μπορούν να ορίζονται είτε ως Πλατύσκαλο, είτε ως Σφηνοειδή τμήματα (καθώς και ως τμήμα Βραχίονα). Ο τύπος Τμήματος δεν ρυθμίζεται στις Ρυθμίσεις Σκάλας, αλλά διαρκούσης της εισαγωγής της Σκάλας.
Δείτε: Τύπος Τμήματος Σκάλας.
Αυτοί οι ορισμοί Τμήματος μπορούν να δώσουν διαφορετικούς Τύπους Στροφής από εκείνους που ορίζετε στις Ρυθμίσεις Σκάλας.
Σε οποιαδήποτε περίπτωση, μπορείτε να προσαρμόζετε επιλογές Τύπου Στροφής - για οποιοδήποτε συγκεκριμένο τμήμα ή οποιαδήποτε συγκεκριμένη Στροφή - μετά την εισαγωγή Σκάλας.
Δείτε παρακάτω.
Επεξεργασία Τύπου Στροφής Σκάλας
Σε μία τοποθετημένη Σκάλα, μπορείτε να διαμορφώσετε τις Ρυθμίσεις Τύπου Στροφής για οποιαδήποτε συγκεκριμένη στροφή, χρησιμοποιώντας την μικροΠαλέτα.
Σημείωση: Σε μία μεμονωμένη Σκάλα, όλες οι Ίσης Πορείας Σφήνες χρησιμοποιούν πάντα τον ίδιο Τύπο Σφήνας. Η μόνη επεξεργάσιμη επιλογή για μία επιλεγμένη Σφήνα Ίσης Πορείας είναι ο αριθμός των σφηνών.
1.Επιλέξτε την Σκάλα στην Κάτοψη.
2.Κάντε κλικ σε ένα σημείο στροφής και στη συνέχεια διαλέξτε Επιλογές Τύπου Στροφής από την μικροΠαλέτα.
3.Στον διάλογο που εμφανίζεται, επιλέξτε τον τύπο Στροφής που θέλετε, καθώς και τις επιλογές που έχουν εφαρμογή.
Εφαρμογή αλλαγών σε: Από το pop-up, επιλέξτε είτε την συγκεκριμένη Στροφή που κάνατε κλικ, είτε όλες τις στροφές της Σκάλας.
