Ρυθμίσεις Σκάλας: Γεωμετρία και Τοποθέτηση

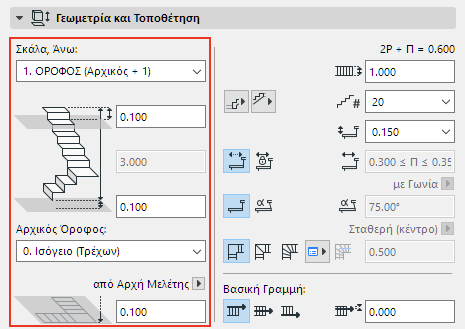

Χρησιμοποιήστε αυτό το πάνελ της κύριας σελίδας Ρυθμίσεων Σκάλας για να καθορίσετε την ουσιώδη γεωμετρία της Σκάλας.
•Χρησιμοποιήστε αυτόν τον έλεγχο για άνω σύνδεση της Σκάλας με συγκεκριμένο Όροφο.
Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε συνδεδεμένων Σκαλών θα ρυθμιστούν αυτόματα, εάν η αλλαγή συνεχίζει να επιτρέπει στην Σκάλα να συμφωνεί με τους Κανόνες και τα Πρότυπά της. Εάν υπάρχει κάποια διένεξη, θα ειδοποιηθείτε να την επιλύσετε.
Δείτε: Άνω Συνδεδεμένες Σκάλες και Αλλαγμένο Ύψος Ορόφου.
•Απόκλιση: Αποκλίνετε προαιρετικά την Σκάλα από τον άνω σύνδεσής της (το ύψος της Σκάλας αλλάζει αναλόγως). Αυτή η τιμή απόκλισης μπορεί να είναι θετική, αρνητική ή μηδέν.
Το πεδίο απόκλιση δεν είναι διαθέσιμο όταν η Σκάλα δεν έχει άνω σύνδεση.
•Χωρίς Σύνδεση: Επιλέξτε το για να κατασκευάσετε μία σταθερού ύψους Σκάλα, αντί για μία συνδεδεμένη άνω.
•Ευέλικτη: Αυτή η επιλογή είναι διαθέσιμη πριν αρχίσετε την εισαγωγή Σκάλας (όχι για μία υφιστάμενη Σκάλα). Η Σκάλα δεν είναι συνδεδεμένη και το ύψος Σκάλας δεν έχει οριστεί, αλλά θα εξαρτηθεί από την εισαγωγή που θα κάνετε.
Χρησιμοποιήστε αυτή την επιλογή, για παράδειγμα, εάν δημιουργείτε μία Σκάλα χρησιμοποιώντας ένα σταθερού ύψους Ρίχτι, αλλά ο αριθμός των Ριχτιών καθοριστεί μόλις ολοκληρώσετε την εισαγωγή.
Ύψος Σκάλας
Η τιμή επηρεάζεται από τις άνω και κάτω αποκλίσεις, εάν υπάρχουν.
Για μία άνω συνδεδεμένη Σκάλα, αυτό το πεδίο δεν είναι επεξεργάσιμο.
Κάτω Απόκλιση
Αποκλίνετε το κάτω μέρος της Σκάλας προς οποιαδήποτε κατεύθυνση.
Αρχικός Όροφος
Επιλέξτε μία από τις ακόλουθες ρυθμίσεις για τον Αρχικό Όροφο. Η βάση της Σκάλας συνδέεται φυσικά με τον Αρχικό της Όροφο. Εάν αργότερα τροποποιήσετε τη θέση του Αρχικού Ορόφου (π.χ. επαναπροσδιορίσετε τη στάθμη δαπέδου), ο Τοίχος θα αλλάξει τη θέση του, τηρώντας την καθορισμένη απόκλιση, εάν υπάρχει.
•Τρέχων Όροφος: Αρχικός Όροφος είναι ο Τρέχων Όροφος, στον οποίο είναι τοποθετημένη η Σκάλα.
•Κάντε κλικ στο Επιλογή Ορόφου για να εμφανίσετε την πλήρη λίστα των ορόφων της μελέτης, εάν δεν εμφανίζονται όλοι.
•Προαιρετικά, καθορίστε μία απόκλιση της βάσης της Σκάλας από τον Αρχικό της Όροφο.
Εάν διαγράψετε τον Αρχικό Όροφο της Σκάλας, η Σκάλα θα διαγραφεί, μαζί με όλα τα άλλα στοιχεία που βρίσκονται στον όροφο.
Εάν αλλάξετε τη στάθμη μίας Σκάλας, ώστε η γραμμή βάσης της να μεταφερθεί σε έναν άλλο όροφο, έχετε τη δυνατότητα να αλλάξετε τον Αρχικό Όροφο για να ταιριάζει με τη νέα θέση του στοιχείου.
Δείτε: Αλλαγή Αρχικού Ορόφου Βάσει Στάθμης.
Κάτω Στάθμη [από Στάθμη Αναφοράς]: Υπολογίζει την τρέχουσα στάθμη της γραμμής αναφοράς της Σκάλας, μετρώντας την από την στάθμη Αναφοράς. Εξ ορισμού, αυτή η στάθμη Αναφοράς είναι το Μηδέν της Μελέτης. Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημείωση: Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Για γενικές πληροφορίες που αφορούν τις στάθμες, δείτε: Προτιμήσεις Στάθμης Αναφοράς.

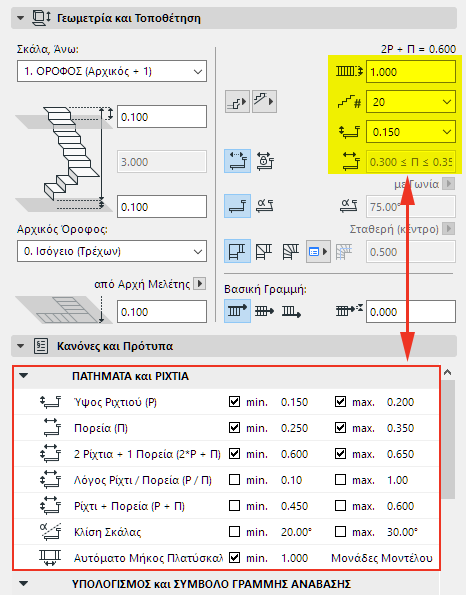

Χρησιμοποιήστε αυτά τα πεδία για να ορίσετε ουσιώδη γεωμετρία Ριχτιού/Πατήματος (κάθε ρύθμιση περιγράφεται πιο κάτω). Οι διαθέσιμες τιμές συνδέονται με το εύρος, εάν υπάρχει, που έχει οριστεί στην ενότητα ΠΑΤΗΜΑΤΑ και ΡΙΧΤΙΑ του πάνελ Κανόνες και Πρότυπα.
Εξάρτηση Ρυθμίσεων Πατήματος/Ριχτιού Σκάλας από Κανόνες και Πρότυπα
Πλάτος Σκάλας
Εισάγετε μία τιμή για το πλάτος της Σκάλας.
Αριθμός ριχτιών
Επιλέξτε μία τιμή από την αναδιπλούμενη λίστα: Οι διαθέσιμες τιμές εξαρτώνται από τα εύρη ορίζετε στο πάνελ Κανόνες και Πρότυπα, παρακάτω, και από τη ρύθμιση Ύψος Ριχτιού.
Σημείωση: Εάν η Σκάλα τοποθετείται με Ευέλικτο Ύψος Σκάλας, ο έλεγχος Ύψος Ριχτιού είναι γκρίζος.
Επιλέξτε μία τιμή από την αναδιπλούμενη λίστα: Οι διαθέσιμες τιμές εξαρτώνται από τα εύρη που ορίζετε στο πάνελ Κανόνες και Πρότυπα, παρακάτω, και από των αριθμό των Ριχτιών.

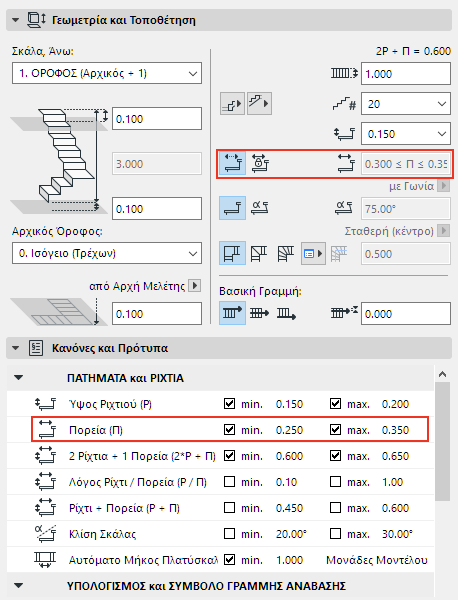

Σημείωση: Στην USA έκδοση του Archicad, οι “Πορείες” είναι γνωστές ως “Βαθμίδες”.
Επιλέξτε Ευέλικτο ή Σταθερό.
•Ευέλικτο: Η τιμή Πορείας θα ορίζεται αυτόματα από το Archicad, βάσει της γεωμετρίας εισαγωγής, και εντός του εύρους (εάν υπάρχει) της Πορείας που ορίστηκε στο πάνελ Κανόνες και Πρότυπα.
•Σταθερό: Εισάγετε εδώ μία σταθερή τιμή Πορείας, εντός του εύρους (εάν υπάρχει) της Πορείας που ορίστηκε στο πάνελ Κανόνες και Πρότυπα.

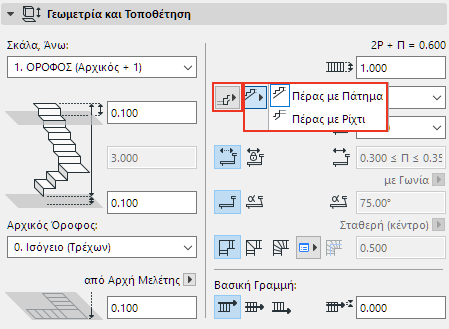

Αρχή/Πέρας Σκάλας με Πάτημα ή Ρίχτι
Χρησιμοποιήστε τους pop-up ελέγχους για να καθορίσετε τον τρόπο που θα αρχίζει ή θα τελειώνει η Σκάλα: με ένα Πάτημα ή ένα Ρίχτι.
Μπορείτε επίσης να αλλάζετε αυτή την προτίμηση οποτεδήποτε θέλετε, σε μία τοποθετημένη Σκάλα.

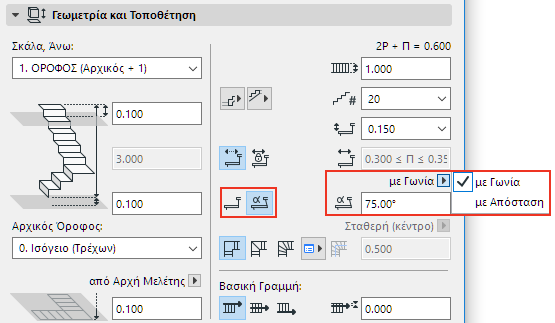

Γεωμετρία Ριχτιού: Κατακόρυφο ή Κεκλιμένο
Επιλέξτε Κατακόρυφο ή με Γωνία για το Ρίχτι.
Με Γωνία: Καθορίστε την τιμή γωνίας στο πεδίο στα δεξιά, είτε με μία Γωνία σε μοίρες (του κεκλιμένο Ριχτιού, σε σχέση με την οριζόντια) είτε με Απόσταση (την οπισθοχώρηση του κάτω μέρους του Ριχτιού σε σχέση με το άνω μέρος του).
Τύπος Στροφής
Επιλέξτε έναν Τύπο Στροφής για την Σκάλα και στη συνέχεια κάντε κλικ στο pop-up στα δεξιά, για να ορίσετε τις επιλογές συγκεκριμένης γεωμετρίας.
•Αυτόματο Πλατύσκαλο
•Σφηνοειδής Ίσων Πορειών
•Σφηνοειδής Ίσων Γωνιών
Για λεπτομέρειες, δείτε: Σκάλα: Τύπος Στροφής.
Η θέση της Γραμμής Ανάβασης της Σκάλας υπολογίζεται αυτόματα, και είναι συνήθως στο κέντρο: η απόκλισή της είναι το 1/2 του Πλάτους Σκάλας. Αυτή είναι η Υπολογισθείσα Γραμμή Ανάβασης.
Σημείωση: Για εμφάνιση/απόκρυψη της Υπολογισθείσας Γραμμής Ανάβασης, επιλέξτε Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμή Ανάβασης Υπολογισμού Σκάλας.

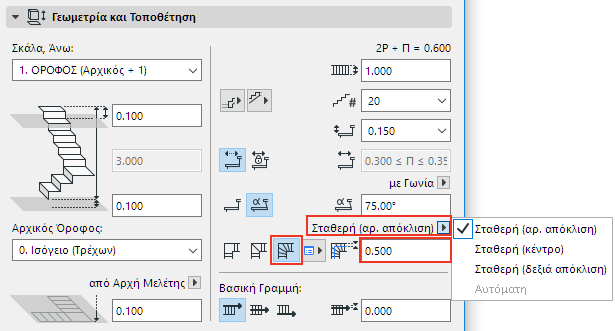

Για μία Σφηνοειδή Σκάλα με Ίσες Πορείες, έχετε την πρόσθετη επιλογή να αποκλίνετε την Υπολογισθείσα Γραμμή Ανάβασης:
Απόκλιση Γραμμής Ανάβασης σε Στροφή (Σφηνοειδής Ίσων Πορειών)
Χρησιμοποιήστε το pop-up για να προσδιορίσετε μία απόκλιση της Υπολογισθείσας Γραμμής Ανάβασης από την δεξιά ή την αριστερή πλευρά του πατήματος, στην Στροφή της Σκάλας. Αυτή η απόκλιση θα επηρεάσει την γεωμετρία Πατήματος.
Αυτός ο έλεγχος είναι επεξεργάσιμος μόνο όταν η στροφή είναι ρυθμισμένη σε “Σφηνοειδές Τμήμα Ίσων Πορειών”.
Το εύρος απόκλισης Γραμμής Ανάβασης is ορίζεται από τους Κανόνες και Πρότυπα του Υπολογισμού Γραμμής Ανάβασης.
Σημείωση: Εάν ορίσετε ένα εύρος για την Απόκλιση Γραμμής Ανάβασης (στο πάνελ Κανόνες και Πρότυπα), τότε το πλάτος Σκάλας πρέπει να είναι μεγαλύτερο ή ίσο με το διπλάσιο αυτής απόκλισης.

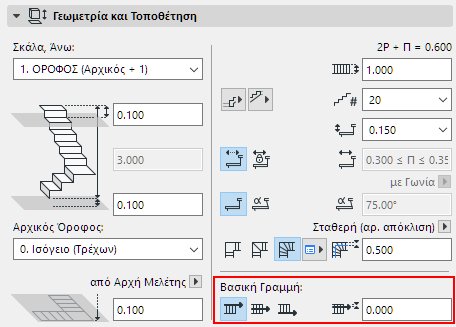

Καθορίστε τη θέση της Βασικής Γραμμής Σκάλας (Γραμμή Αναφοράς), καθώς και μία προαιρετική απόκλιση.
Η Βασική Γραμμή λειτουργεί ως η βάση για τον Αρχικό Όροφο της Σκάλας, και ως μία αναφορά για την επεξεργασία της γεωμετρίας της Σκάλας.
Για εμφάνιση/κρύψιμο της Βασικής Γραμμής Σκάλας στην Κάτοψη, ώστε να είναι ευκολότερη η επεξεργασία, τσεκάρετε το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Βασική Γραμμή Σκάλας.
Δείτε επίσης: Επεξεργασία Βασικής Γραμμής Σκάλας.
