Δομή: Βαθμιδοφόροι Βραχίονα και Πλατύσκαλου
Αυτή η σελίδα εμφανίζεται στην ιεραρχική δομή των Ρυθμίσεων Σκάλας
•εάν η Δομή Βραχίονα ή Πλατύσκαλου είναι ρυθμισμένη σε Μόνο Βαθμιδοφόροι, ή
•εάν η Σκάλα έχει κάποια άλλη Δομή Βραχίονα που χρησιμοποιεί Βαθμιδοφόρους
Δείτε: Επιλέξτε Τύπο Δομής.

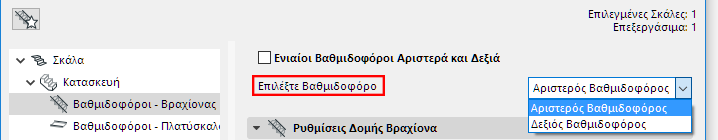

Επιλέξτε Βαθμιδοφόρο προς Επεξεργασία
Επεξεργαστείτε τον αριστερό και τον δεξιό βαθμιδοφόρο ξεχωριστά, κατά περίπτωση.
Εναλλακτικά, τσεκάρετε Ενιαίοι Βαθμιδοφόροι Αριστερά και Δεξιά, για να εφαρμόσετε τις ίδιες ρυθμίσεις σε αμφότερους τους Βαθμιδοφόρους.
Σημειώσεις:
–Τα χαρακτηριστικά Βαθμιδοφόρου πρέπει να ρυθμίζονται ξεχωριστά για τον Βραχίονα και το Πλατύσκαλο.
–Οι ρυθμίσεις Σύνδεσης και Άκρου εντάσσονται στις “ενιαίες” ρυθμίσεις. Εάν θέλετε να χρησιμοποιήσετε πανομοιότυπους Βαθμιδοφόρους αλλά με ποικίλες συνδέσεις (π.χ. στο Πλατύσκαλο), πρέπει το κουτάκι Ενιαίοι να μην είναι τσεκαρισμένο!
Ρυθμίσεις Δομής Βαθμιδοφόρου

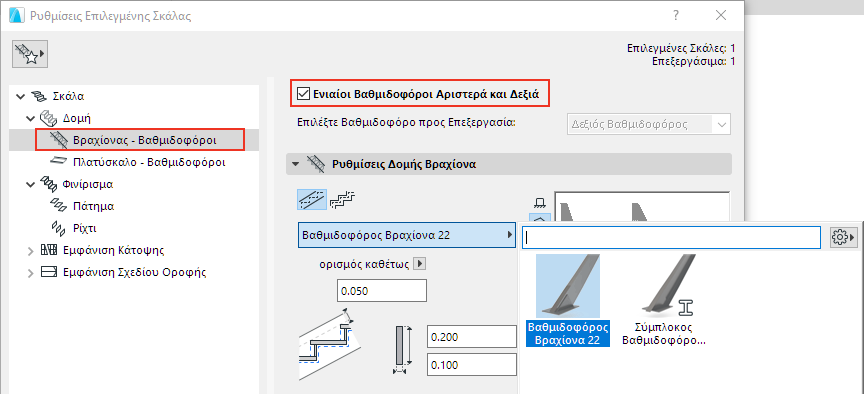

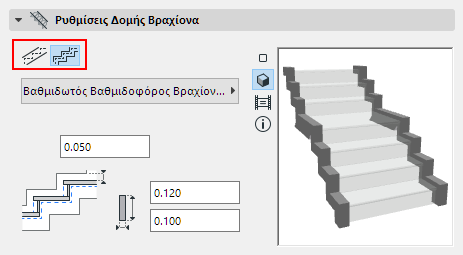

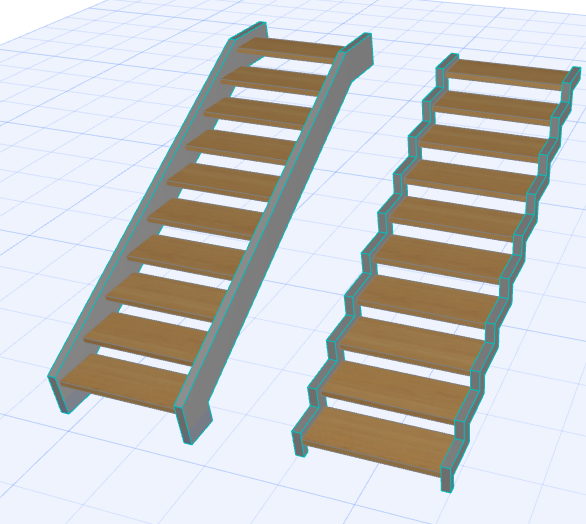

Για έναν Βαθμιδοφόρο Βραχίονα: Διαλέξτε το σχήμα του Βαθμιδοφόρου, επίπεδος ή βαθμιδωτός.
Συστατικό Φορέα Βαθμιδοφόρου
Επιλέξτε ένα GDL συστατικό από το pop-up για να λειτουργήσει ως Βαθμιδοφόρος.
Σημείωση: Ο Ανοικτός Βαθμιδοφόρος είναι διαθέσιμος ως μία Δοκός. Στη σελίδα Δομή, επιλέξτε Δοκός ως Δομή Βραχίονα και στη συνέχεια επιλέξτε το συστατικό Ανοικτός Βαθμιδοφόρος από τον κόμβο Δοκός - Βραχίονας.
Δείτε: Χρήση Ανοικτού Βαθμιδοφόρου (Δομή: Δοκός - Βραχίονας).

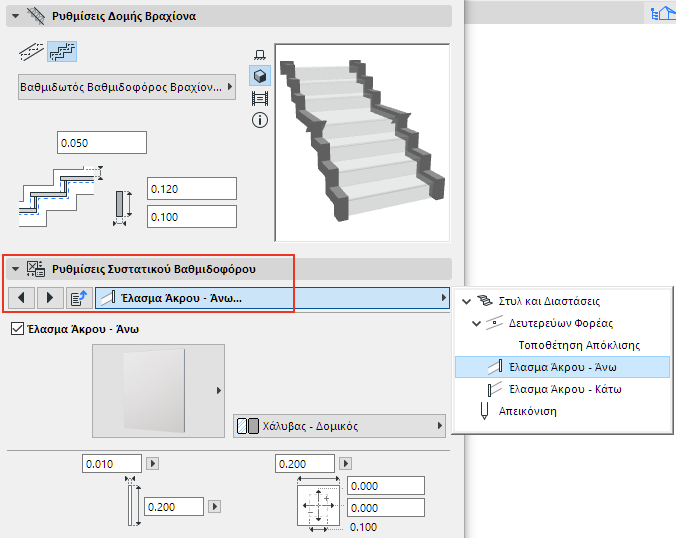

Προσθέστε Ελάσματα Άκρων
Τα ελάσματα Άκρου τοποθετούνται στην Σκάλα, άνω και/ή κάτω (για έναν Βαθμιδοφόρο Βραχίονα), ή στο Αρχικό Άκρο και/ή στο Τελικό Άκρο (για έναν Βαθμιδοφόρο Πλατύσκαλου).
Οι ρυθμίσεις επιλεγμένου Βαθμιδοφόρου είναι στο παρακάτω πάνελ.
Σύμπλοκος Βαθμιδοφόρος: Ειδικές Επιλογές

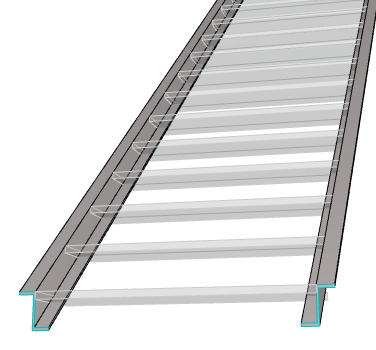

•Ο σύμπλοκος Βαθμιδοφόρος μπορεί να κατοπτριστεί: Για παράδειγμα, τοποθετήστε σύμπλοκους βαθμιδοφόρους - κατοπτρισμένου τύπου Z -και στις δύο πλευρές της Σκάλας.
Βαθμιδοφόροι Τύπου Ζ - Κατοπτρισμένοι

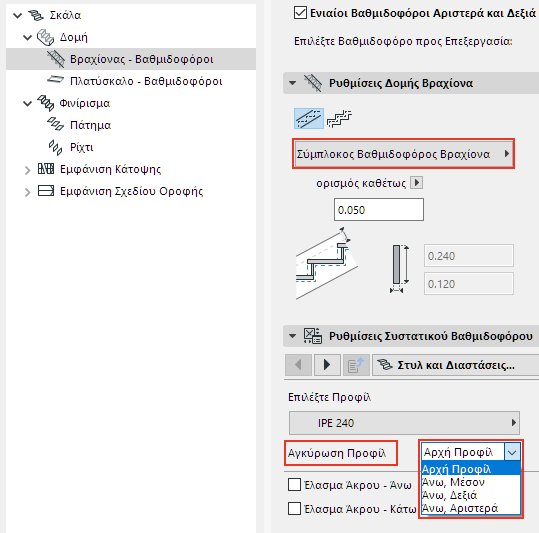

•Ρυθμίστε το Σημείο Αγκύρωσης Προφίλ (εξ ορισμού είναι το σημείο που ορίζεται ως Αρχή Διατομής), χρησιμοποιώντας το pop-up.
•Σημαντικό: Όταν χρησιμοποιείτε την Αρχή Διατομής ως Σημείο Αγκύρωσης, βεβαιωθείτε ότι η Αρχή Διατομής είναι ορισμένη στο άνω μέρος του προφίλ, ώστε να έχετε σωστές συνδέσεις. Εναλλακτικά, ορίστε ως Σημείο Αγκύρωσης μία από τις “Άνω” επιλογές στο pop-up.
Σφηνοειδής Σκάλα με Βαθμιδοφόρους

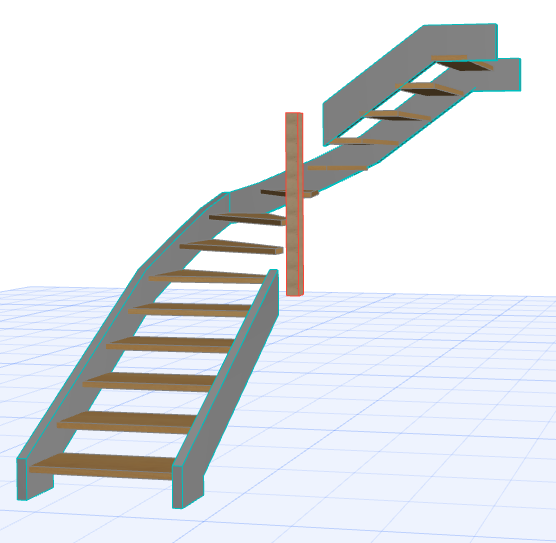

Εάν μία σφηνοειδής Σκάλα χρησιμοποιεί Βαθμιδοφόρους και στις δύο πλευρές, ο εσωτερικός Βαθμιδοφόρος δεν μπορεί να ακολουθεί αυτόματα την απότομη ανύψωση της γεωμετρίας της Σκάλας. Σε αυτήν την περίπτωση, το Archicad θα αποσυνδέσει τον εσωτερικό Βαθμιδοφόρο, ώστε να μπορείτε να τον προσαρμόσετε χειροκίνητα όπως πρέπει.
(Η Στήλη στο εσωτερικό της Σκάλας είναι ένα ξεχωριστό στοιχείο).

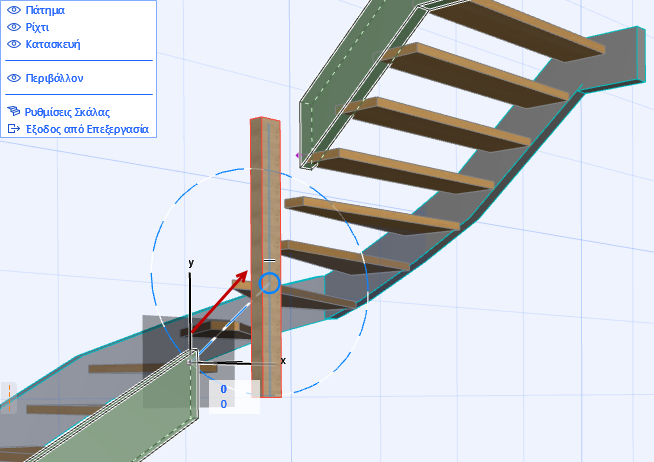

1.Επιλέξτε την Σκάλα στο 3D παράθυρο και μπείτε σε φάση Επεξεργασίας.

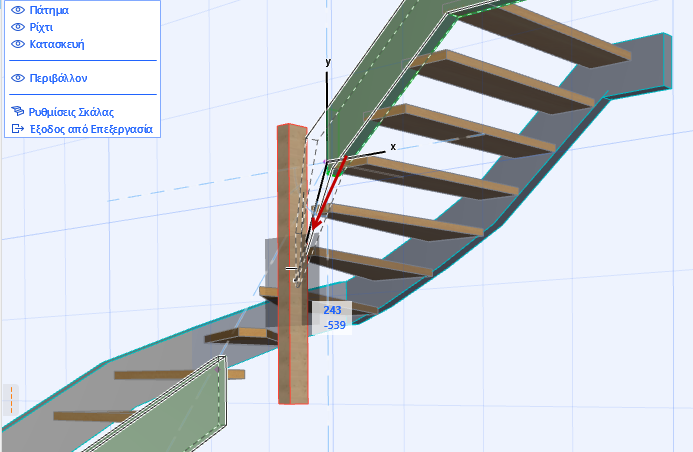

2.Επιλέξτε κάθε άκρο του αποσυνδεδεμένου Βαθμιδοφόρου, και χρησιμοποιήστε τα χαρ. σημεία επεξεργασίας για να τα σύρετε στη θέση τους.
3.Τώρα οι Βαθμιδοφόροι είναι τοποθετημένοι.
