Ρυθμίσεις Συστατικού Ράβδου (Άνω Ράβδος/Χειρολισθήρας/Ράβδος)

Αυτό το πάνελ είναι διαθέσιμο στους διαλόγους Ρυθμίσεων όλων των συστατικών Κιγκλιδώματος, τύπου Ράβδος: Άνω Ράβδος, Χειρολισθήρες και Ράβδοι.

Οι διαθέσιμοι έλεγχοι εξαρτώνται από το επιλεγμένο συστατικό Ράβδου (π.χ. Ενσωματωμένη, Σύμπλοκη).

Πρέπει να διαμορφώσετε τις Ρυθμίσεις Συστατικού ξεχωριστά για κάθε οριζόντιου τύπου Ράβδο (Άνω Ράβδος, Χειρολισθήρας, ή Ράβδος).

Βεβαιωθείτε ότι βρίσκεστε στον συγκεκριμένο διάλογο του συστατικού Ράβδου που χρειάζεστε (π.χ. για να επεξεργαστείτε τον Χειρολισθήρα, χρησιμοποιήστε τις Ρυθμίσεις Συστατικού Ράβδου από τις Ρυθμίσεις Χειρολισθήρα).

Τύπος 2D Συμβόλου Ράβδου

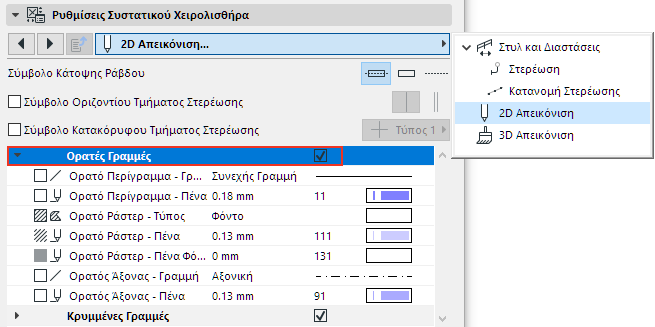

Επιλέξτε έναν Τύπο Συμβόλου στην καρτέλα 2D Απεικόνιση των Ρυθμίσεων Συστατικού Ράβδου.

Εμφάνιση 2D Συμβόλου Ράβδου

Ορίστε τις προτιμήσεις 2D εμφάνισης του συστατικού Ράβδου, χρησιμοποιώντας τους παρακάτω ελέγχους (για Ορατά και Κρυμμένα μέρη του Κιγκλιδώματος).

Εμφάνιση/Κρύψιμο 2D Συμβόλου Ράβδου

Εξ ορισμού, η ορατότητα των συστατικών Κιγκλιδώματος ορίζεται στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου > Επιλογές Κιγκλιδώματος.

Προσαρμόστε την ορατότητα Συμβόλου Ράβδου στις Ρυθμίσεις Κιγκλιδώματος. (Δείτε: Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου.)

Ρυθμίσεις Στερέωσης

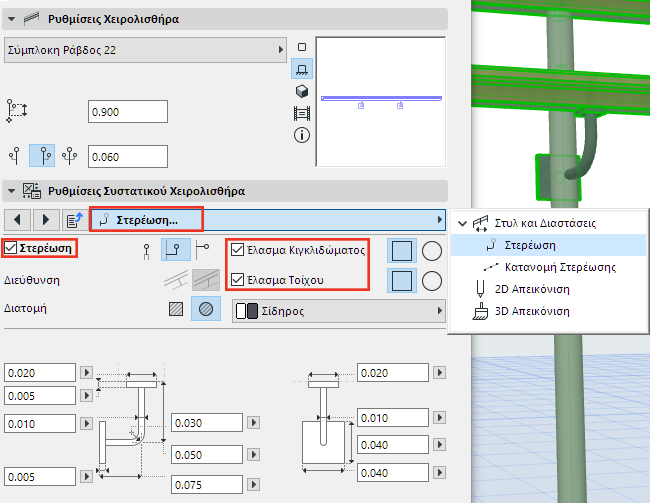

Χρησιμοποιήστε την καρτέλα Στερέωση των Ρυθμίσεων Συστατικού Ράβδου για να προσπελάσετε τις ρυθμίσεις, συμπεριλαμβανομένων του μεγέθους και του Δομικού Υλικού. Η Σύμπλοκη (από προφίλ) Στερέωση Ράβδου, για παράδειγμα, μπορεί να αποτελείται από ένα Έλασμα Τοίχου, ένα Έλασμα Κιγκλιδώματος ή και τα δύο.

Κατανομή Στερέωσης

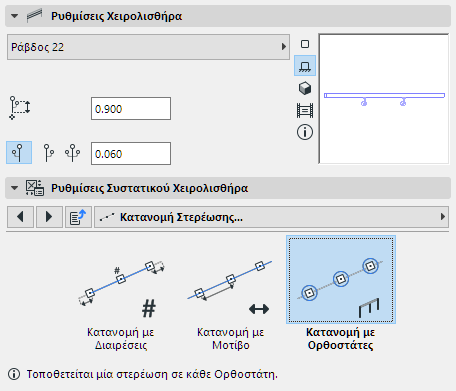

Χρησιμοποιήστε την καρτέλα Κατανομή Στερέωσης των Ρυθμίσεων Συστατικού Ράβδου για να καθορίσετε τον τρόπο Τοποθέτησης των Στερεώσεων κατά μήκος της Ράβδου.

Επιλέξτε μία μέθοδο Κατανομής:

•Κατανομή με Ορθοστάτες: Τοποθετήστε μία Στερέωση σε κάθε Ορθοστάτη και Εσωτερικό Ορθοστάτη.

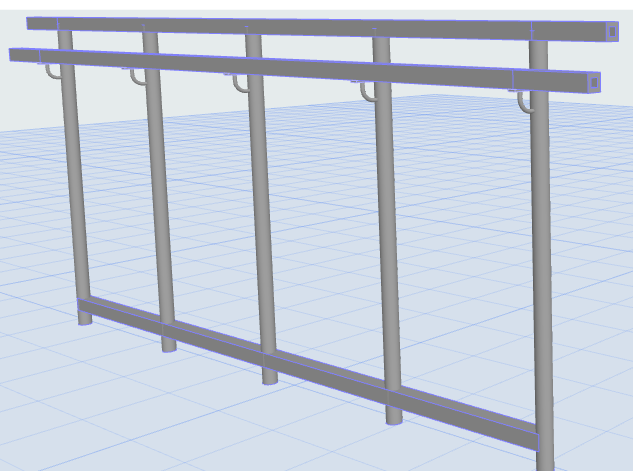

Στερεώσεις Χειρολισθήρα σε Ορθοστάτες και Εσωτερικούς Ορθοστάτες

•Κατανομή με Διαιρέσεις

–Στο πεδίο Αριθμός Διαιρέσεων, εισάγετε τον συνολικό αριθμό Στερεώσεων που θα τοποθετηθούν κατά μήκος του Τμήματος.

–Η Απόσταση από Άκρα αναφέρεται στο διάκενο μεταξύ της πρώτης/τελευταίας Στερέωσης και του άκρου της Ράβδου.

•Κατανομή με Μοτίβο

–Κάντε ομαλή κατανομή των στερεώσεων εντός του Μήκους Μοτίβου που ορίζετε

–Τσεκάρετε κουτάκι Αυτόματη διάταξη (βέλτιστη προσαρμογή), ή

–Επιλέξτε ένα σημείο αρχής της κατανομής των Στερεώσεων.

-Αρχή Τμήματος ή Πέρας Τμήματος

-Κέντρο Τμήματος: Μία Στερέωση τοποθετείται στο κέντρο και οι υπόλοιπες κατανέμονται, ανά ρυθμισμένα διαστήματα, εκατέρωθεν.

-Κέντρο Τμήματος με Βέλτιστη Προσαρμογή: Οι Στερεώσεις κατανέμονται στο ρυθμισμένο διάστημα, ώστε να είναι συμμετρικές στο μήκος του Τμήματος.

-Ειδική Θέση: Εισάγετε το σημείο αρχής (απόσταση από αρχή Τμήματος)

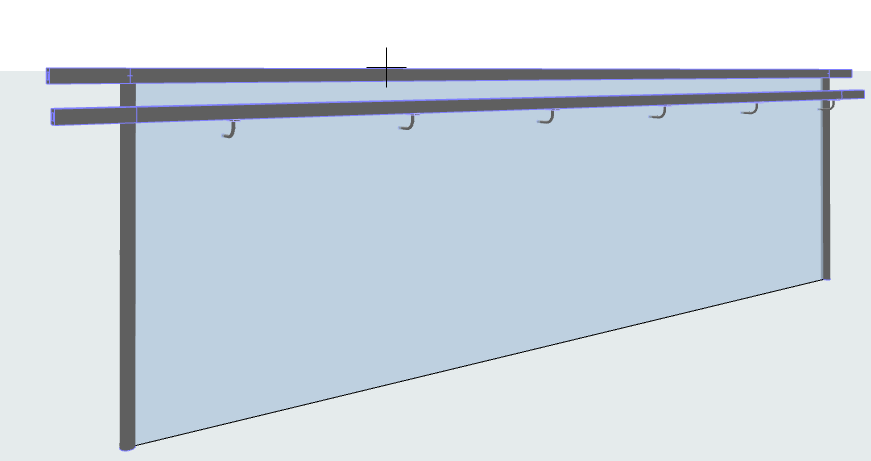

Ομαλή Κατανομή Στερεώσεων Χειρολισθήρα: Αρχή από Ειδική Θέση
