Ρυθμίσεις Συστατικού Ορθοστάτη (Ορθοστάτες/Εσωτερικοί Ορθοστάτες/Κιγκλίδες)

Αυτό το πάνελ είναι διαθέσιμο στους διαλόγους Ρυθμίσεων όλων των συστατικών Κιγκλιδώματος, τύπου Ορθοστάτη: Ορθοστάτες, Εσωτερικοί Ορθοστάτες και Κιγκλίδες.

Οι διαθέσιμοι έλεγχοι εξαρτώνται από το επιλεγμένο συστατικό Ορθοστάτη (π.χ. Ενσωματωμένη, Σύμπλοκη, εκ Περιστροφής). Μερικοί από τους κύριους ελέγχους περιγράφονται εδώ.

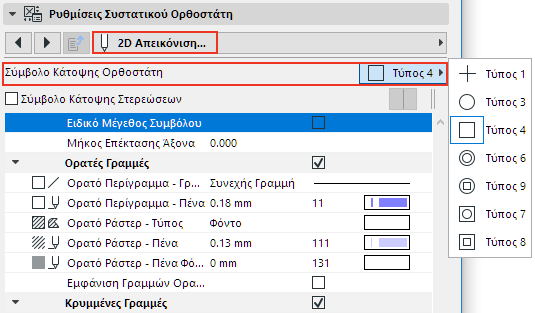

Τύπος 2D Συμβόλου Ορθοστάτη

Επιλέξτε έναν Τύπο Συμβόλου στην καρτέλα 2D Απεικόνιση των Ρυθμίσεων Συστατικού Ορθοστάτη.

Εμφάνιση 2D Συμβόλου Ορθοστάτη

Ορίστε τις προτιμήσεις 2D εμφάνισης του συστατικού Ορθοστάτη, χρησιμοποιώντας τους παρακάτω ελέγχους (για Ορατά και Κρυμμένα μέρη του Κιγκλιδώματος).

Δείτε: Ρυθμίσεις Κιγκλιδώματος: Γεωμετρία και Εμφάνιση Συμβόλου

Εμφάνιση/Κρύψιμο 2D Συμβόλου Ορθοστάτη

Εξ ορισμού, η ορατότητα των συστατικών Κιγκλιδώματος στις 2D απόψεις ορίζεται στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Προσαρμόστε την ορατότητα Συμβόλου Ορθοστάτη στις Ρυθμίσεις Κιγκλιδώματος. (Δείτε: Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου.)

Εμφάνιση Στερέωσης

Σημείωση: Δεν διατίθεται για Κιγκλίδες.

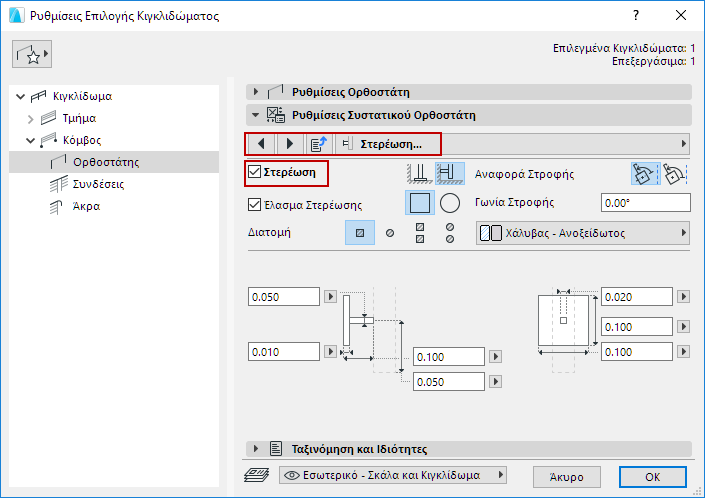

Χρησιμοποιήστε μία στερέωση για να συνδέσετε τον Ορθοστάτη με έναν κορμό. Κάντε κλικ στο Στερέωση, στην καρτέλα Ρυθμίσεις Στερέωσης των Ρυθμίσεων Συστατικού Ορθοστάτη, για να προσπελάσετε τις ρυθμίσεις, συμπεριλαμβανομένων του μεγέθους, του προφίλ και του Δομικού Υλικού. (Μπορείτε επίσης να ανοίξετε τις Ρυθμίσεις Στερέωσης από την καρτέλα Στυλ και Διαστάσεις).

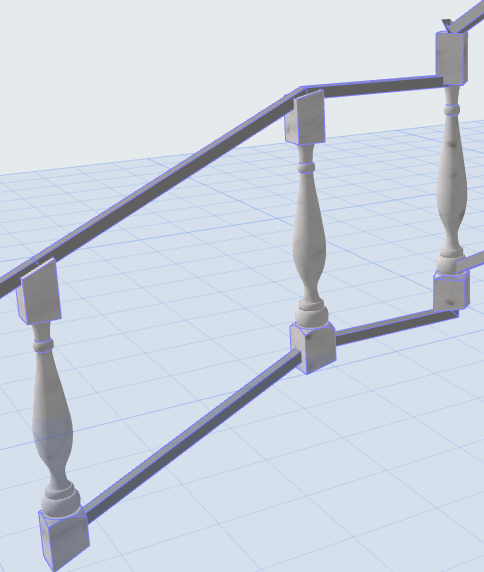

Επιλογές Ορθοστάτη εκ Περιστροφής

Για έναν Ορθοστάτη εκ Περιστροφής, διαθέτετε πολλές επιλογές διαμόρφωσης. Δείτε την Προεπισκόπηση για να πάρετε μία ιδέα.

•Επιλέξτε ένα Προφίλ (Μεσαίο Προφίλ) για το κεντρικό τμήμα του Ορθοστάτη εκ Περιστροφής

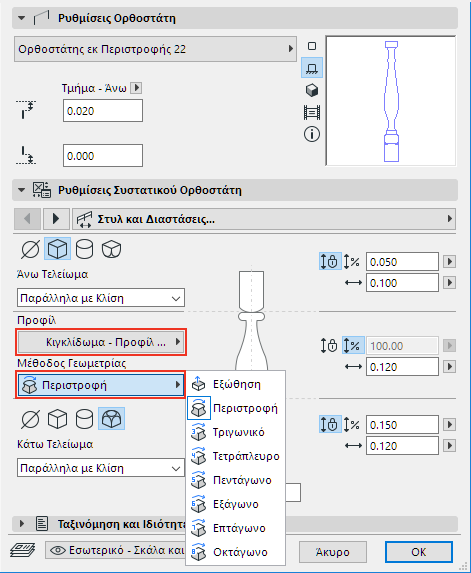

•Επιλέξτε μία μέθοδο Γεωμετρίας

•Προσθέστε τα άνω και κάτω τμήματα του Ορθοστάτη, από ένα επιλεγμένο Στυλ

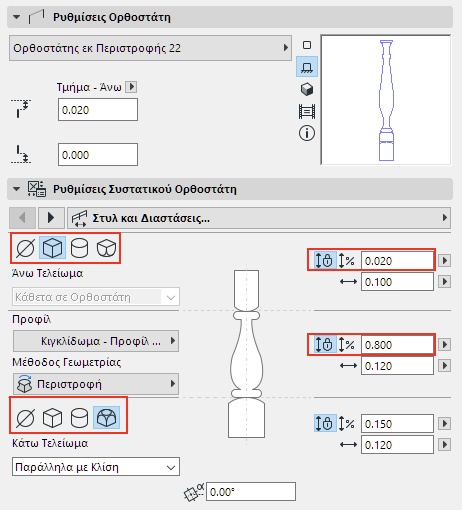

•Για κάθε τμήμα του Ορθοστάτη (Άνω, Μεσαίο, Βάση):

–Ορίστε ένα απόλυτο ύψος για κάθε τμήμα του ορθοστάτη, ή

–Κάντε κλικ στο εικονίδιο Τέντωμα ενός ή περισσότερων τμημάτων του ορθοστάτη (Άνω, Μεσαίο, και/ή Βάση) για συστολή/διαστολή τους, κατά ένα ποσοστό του συνόλου. (Η συνολική συστολή/διαστολή θα ισούται με 100 %.)
