Ρυθμίσεις Κόμβου (Εργαλείο Κιγκλίδωμα)

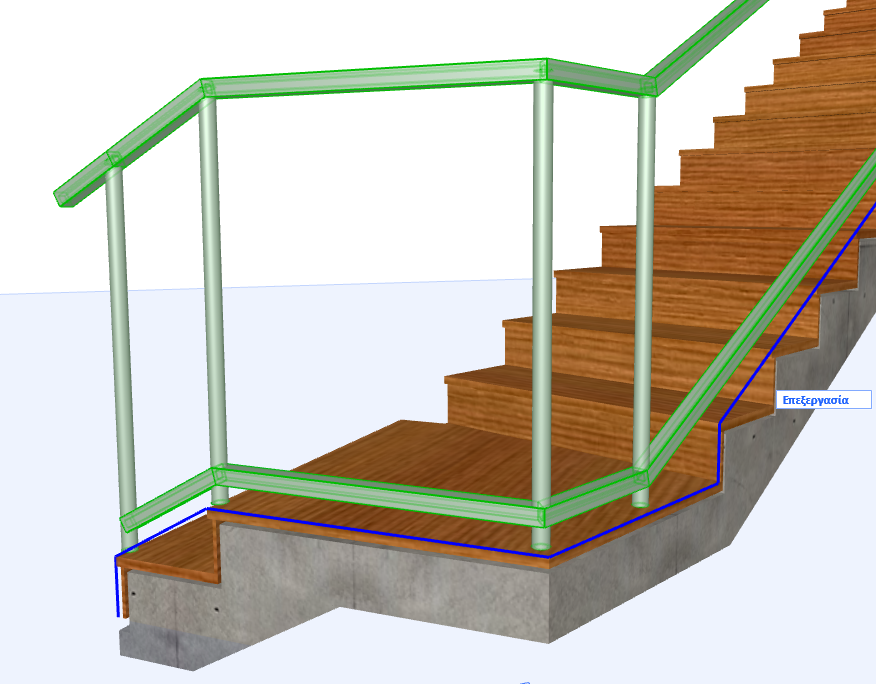

Κόμβοι είναι τα σημεία που διαιρούν τα Τμήματα Κιγκλιδώματος (όπως τα σημεία μίας πολυγωνικής).

Σε κάθε Κόμβο βρίσκονται ένας ή περισσότεροι Ορθοστάτες.

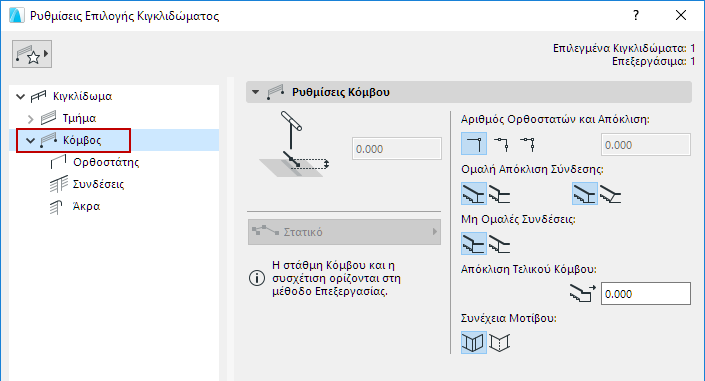

Χρησιμοποιήστε τη σελίδα Κόμβοι των Ρυθμίσεων Κιγκλιδώματος για να καθορίσετε τον αριθμό και την θέση των Ορθοστατών στους Κόμβους, καθώς και τον τρόπο χειρισμού της σύνδεσης δύο Τμημάτων όταν συναντώνται σε έναν Ορθοστάτη.

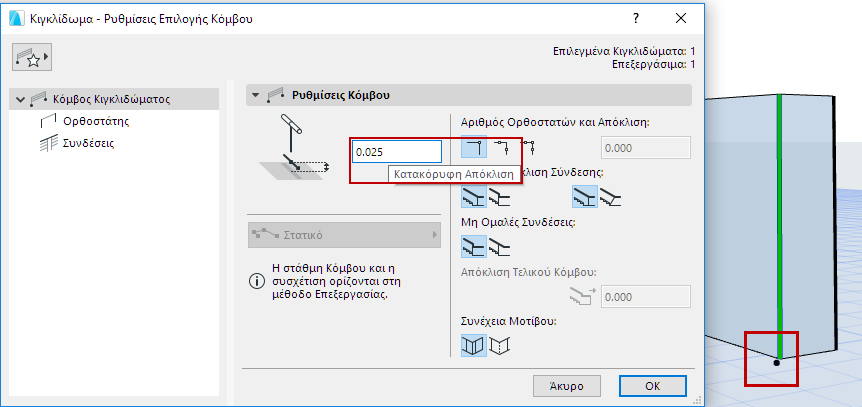

Κατακόρυφη Απόκλιση

Διαθέσιμη μόνο στην Φάση Επεξεργασίας.

Ορίστε ένα προαιρετικό ύψος (κατακόρυφη απόκλιση) για τους Κόμβους (αυτό ισχύει για τους στατικούς Κόμβους).

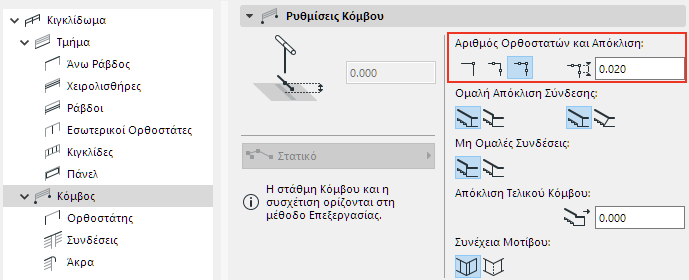

Αριθμός Ορθοστατών ανά Κόμβο και Απόκλιση από Κόμβο

Ορίστε τον αριθμό των Ορθοστατών ανά Κόμβο (ένας ορθοστάτης στον Κόμβο, ή δύο ορθοστάτες στις δύο πλευρές του Κόμβου, ή τρεις συνολικά ορθοστάτες).

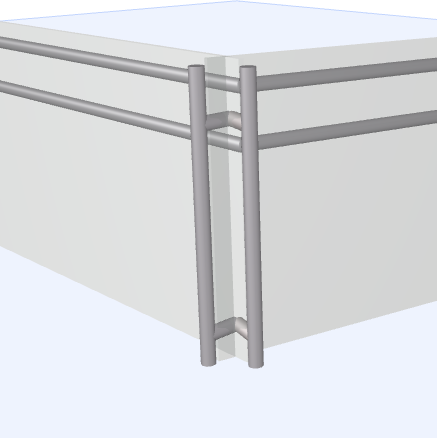

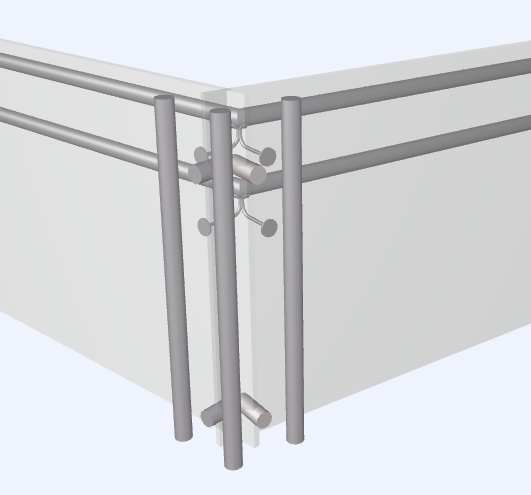

Κόμβος με Δύο Ορθοστάτες και Τρεις Ορθοστάτες

Εάν ο Κόμβος έχει περισσότερους από έναν ορθοστάτες, ορίστε την απόκλιση των ορθοστατών στις δύο πλευρές του Κόμβου.

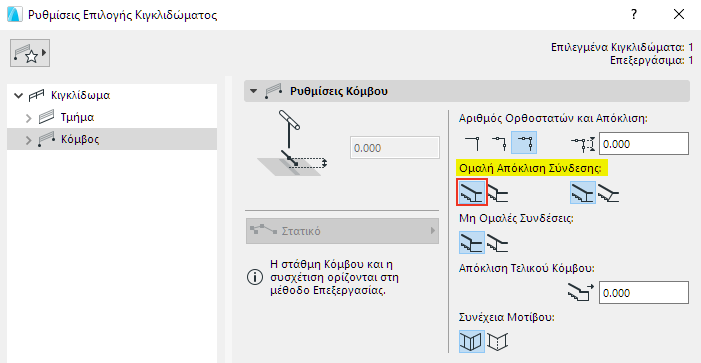

Ομαλές (Εφαπτομενικές) Συνδέσεις - Απόκλιση Ορθοστάτη

Αυτό ισχύει για Ορθοστάτες που βρίσκονται εκεί όπου συνδέονται εφαπτομενικά δύο Τμήματα Κιγκλιδώματος.

•Για να ρυθμίσετε τη θέση του ορθοστάτη, διαλέξτε Αυτόματη ή Χειροκίνητη (χρησιμοποιήστε το πρώτο ζευγάρι εικονιδίων)

–Αυτόματη: Ο ορθοστάτης μετακινείται στη νέα του θέση αυτόματα.

Στην Ομαλή Σύνδεση Τμήματος: Ο Ορθοστάτης Μετακινείται Αυτόματα

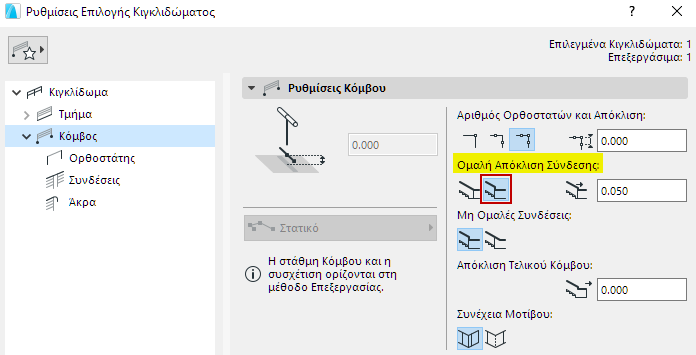

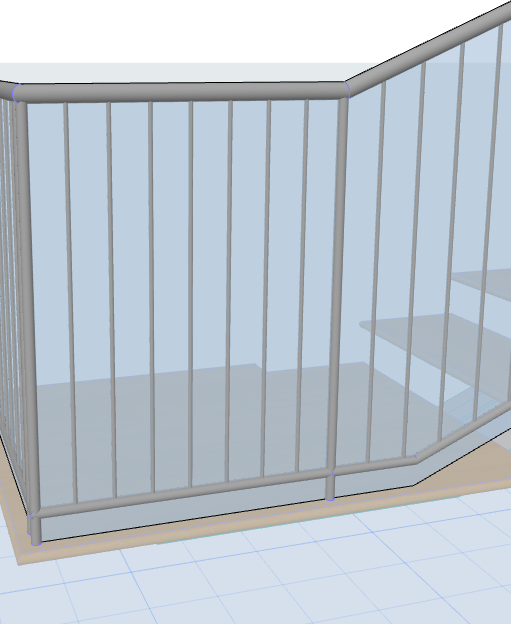

Μπορείτε να ορίσετε περαιτέρω τον Ορθοστάτη σύνδεσης ως Κατακόρυφο ή Κεκλιμένο. (χρησιμοποιήστε το δεύτερο ζευγάρι εικονιδίων)

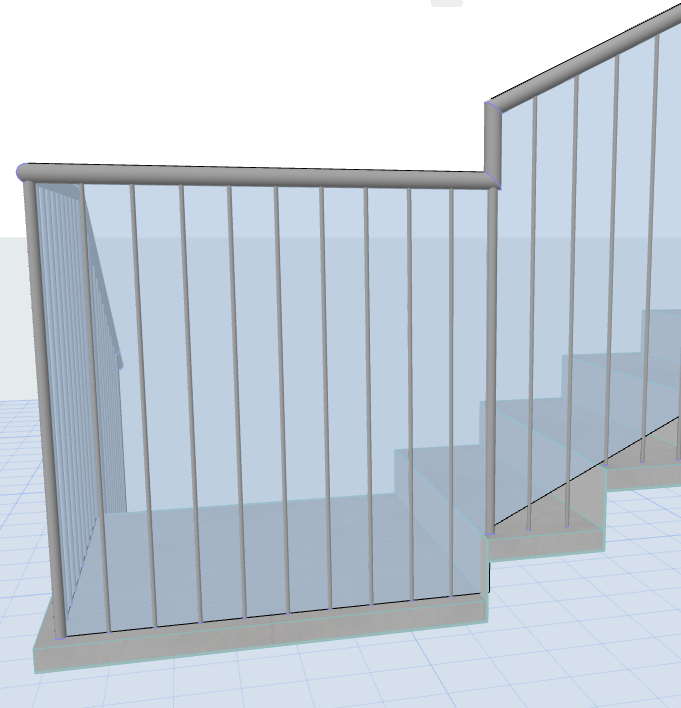

–Χειροκίνητη: Εσείς ορίζετε τη θέση του Ορθοστάτη, εισάγοντας την επιθυμητή απόκλιση

Στην Ομαλή Σύνδεση Τμήματος: Χειροκίνητη Απόκλιση Ορθοστάτη

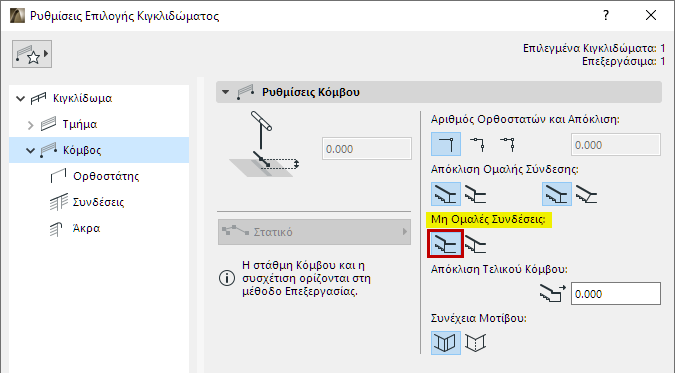

Τμήματα σε Μη Ομαλές Συνδέσεις

Αυτή η επιλογή σχετίζεται με δύο Τμήματα Κιγκλιδώματος διαφορετικού ύψους, τα οποία συνδέονται υπό γωνία (μη ομαλή) σε έναν κόμβο.

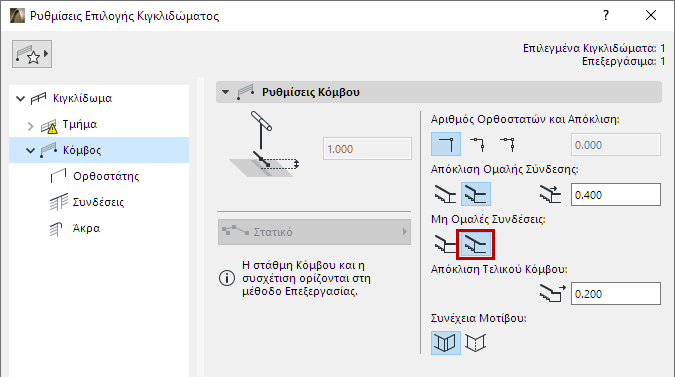

Χρησιμοποιήστε το ζευγάρι εικονιδίων για να επιλέξετε τον τρόπο σύνδεσης των δύο τμημάτων: είτε αφήστε τα “βαθμιδωτά” στον κόμβο, είτε ρυθμίστε τη γεωμετρία τους για να συνδεθούν σε ένα σημείο μετά τον κόμβο.

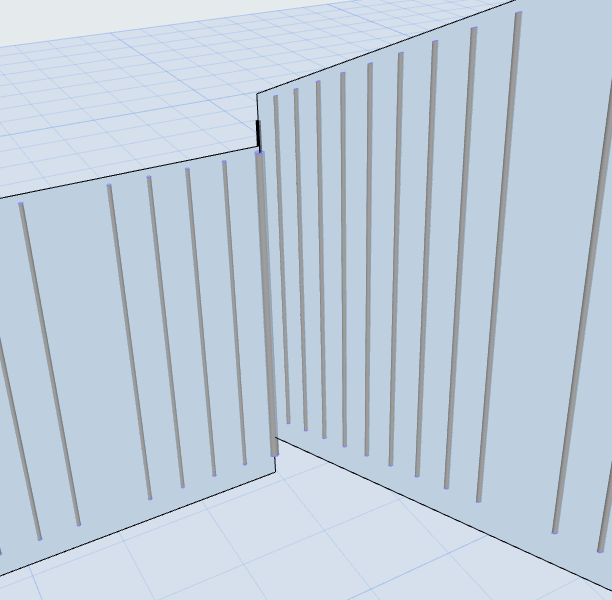

Βαθμιδωτά Τμήματα σε Μη Ομαλές Συνδέσεις

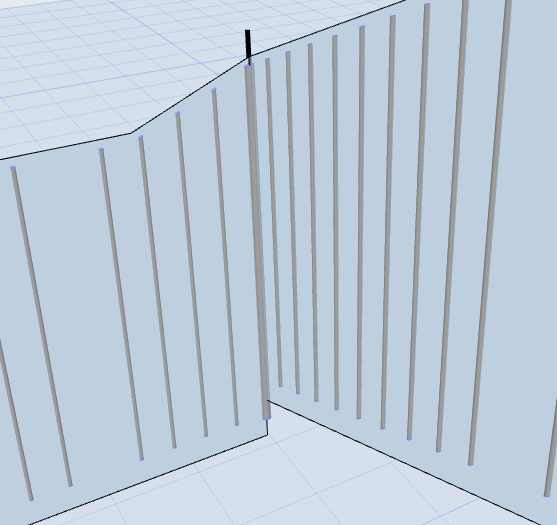

Προσαρμοσμένα Τμήματα σε Μη Ομαλές Συνδέσεις

Απόκλιση Τελικού Κόμβου

Προαιρετικά, εισάγετε μία απόκλιση για τους κόμβους στο Τέλος Κιγκλιδώματος. (Αυτό θα αποκλίνει το Κιγκλίδωμα από αμφότερα τα άκρα της Γραμμής Αναφοράς του.)

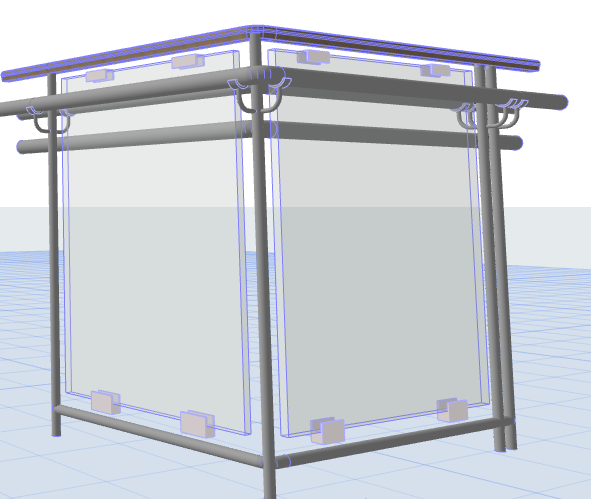

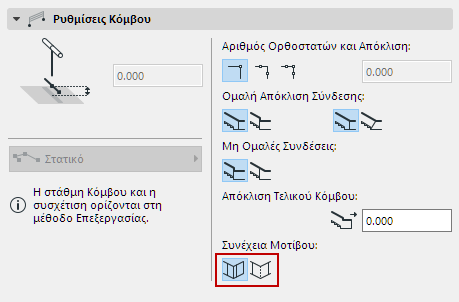

Συνέχεια Μοτίβου

Εάν δύο γειτονικά Τμήματα χρησιμοποιούν το ίδιο μοτίβο: διαλέξτε εάν το μοτίβο πρέπει να τελειώνει στον Κόμβο και ξαναρχίζει, ή να συνεχίζει χωρίς διακοπή.

Για πληροφορίες του τρόπου ρύθμισης του Μοτίβου Κιγκλιδώματος, δείτε Ο Επεξεργαστής Μοτίβου (Ρυθμίσεις Εργαλείου Κιγκλίδωμα).

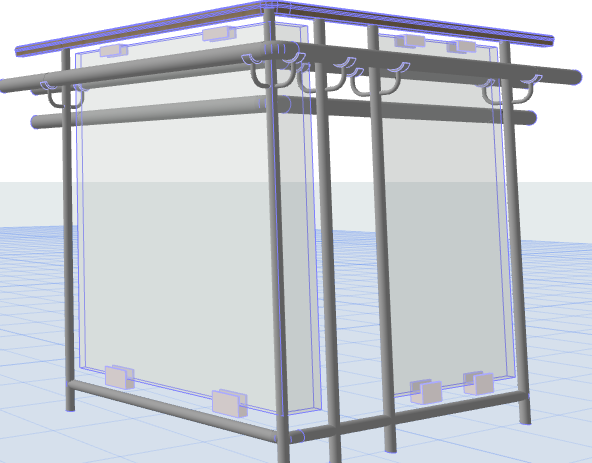

Σε Κόμβους: Περικοπή Τμήματος, ή Συνέχεια Μοτίβου
