Δημιουργία μίας Μορφής εκ Περιστροφής
Χρησιμοποιήστε τη μέθοδο Περιστροφή για να δημιουργήσετε μία Μορφή, σχεδιάζοντας το προφίλ της (ένα ελεύθερης σχεδίασης πολύγωνο ή ένα προκαθορισμένο σχήμα) και περιστρέφοντας στη συνέχεια το προφίλ της γύρω από έναν άξονα.
Ενεργοποιήστε το Εργαλείο Μορφή και επιλέξτε τη μέθοδο γεωμετρίας Περιστροφή.
Στην Κάτοψη ή στην Τομή:

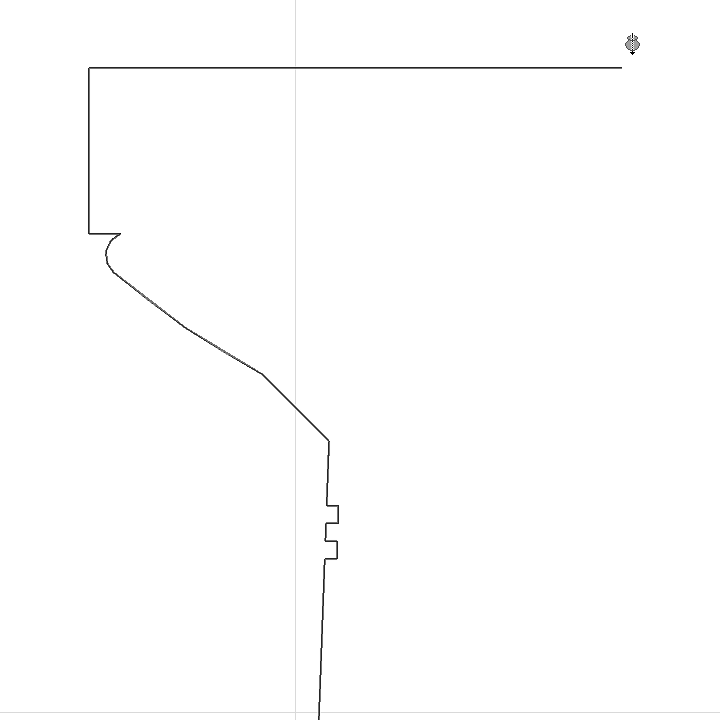

1.Σχεδιάστε το προφίλ Μορφής - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τις συνήθεις μεθόδους εισαγωγής πολυγώνου. (Η προκύπτουσα Μορφή θα έχει τόσες έδρες, όσα και τα τμήματα του πολυγώνου).
Σημείωση: Μπορείτε να χρησιμοποιήσετε το Μαγικό Ραβδί για να βρείτε τα ίχνη οποιουδήποτε κλειστού πολυγώνου που θα γίνει το προφίλ της Μορφής.
2.Κάντε διπλό-κλικ για να ολοκληρώσετε την πολυΓΡΑΜΜΗ ή το πολύγωνο.
3.Κάντε κλικ δύο φορές για να σχεδιάσετε τον άξονα περιστροφής.

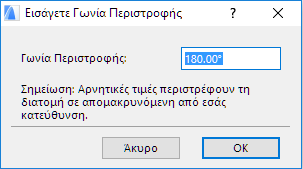

4.Στον διάλογο που εμφανίζεται, εισάγετε τη γωνία περιστροφής της Μορφής. Η θετική τιμή περιστρέφει τη Μορφή προς εσάς. Η αρνητική τιμή περιστρέφει τη Μορφή μακρυά από εσάς.

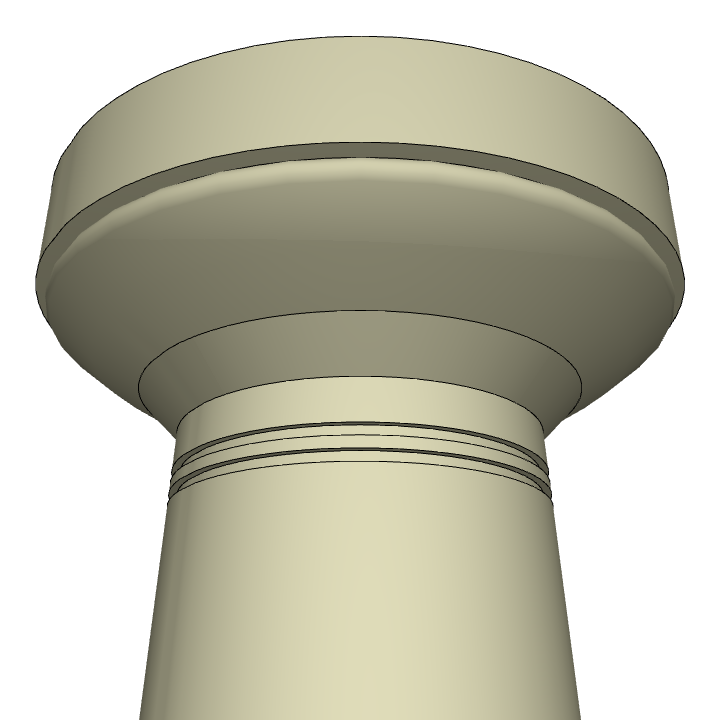

5.Κάντε κλικ στο OK για να ολοκληρώσετε τη Μορφή. Δείτε το στο 3D.
Στο 3D Παράθυρο:
1.Επιλέξτε το επίπεδο εισαγωγής. Είτε με κλικ για να βρείτε το προκαθορισμένο επίπεδο, είτε επιλέγοντας ένα άλλο επίπεδο εισαγωγής που να βασίζεται σε υφιστάμενα στοιχεία ή χρησιμοποιώντας τους ελέγχους για το Επίπεδο Επεξεργασίας.
Δείτε: Επανατοποθέτηση Επιπέδου Επεξεργασίας.
Αυτό είναι το επίπεδο στο οποίο θα σχεδιάσετε το προφίλ και στη συνέχεια τον άξονα περιστροφής του.
- Εάν κάνετε κλικ στον “κενό χώρο”, το προκαθορισμένο επίπεδο εισαγωγής βρίσκεται στη στάθμη βάσης που καθορίστηκε στις Προκαθορισμένες Ρυθμίσεις Μορφής.

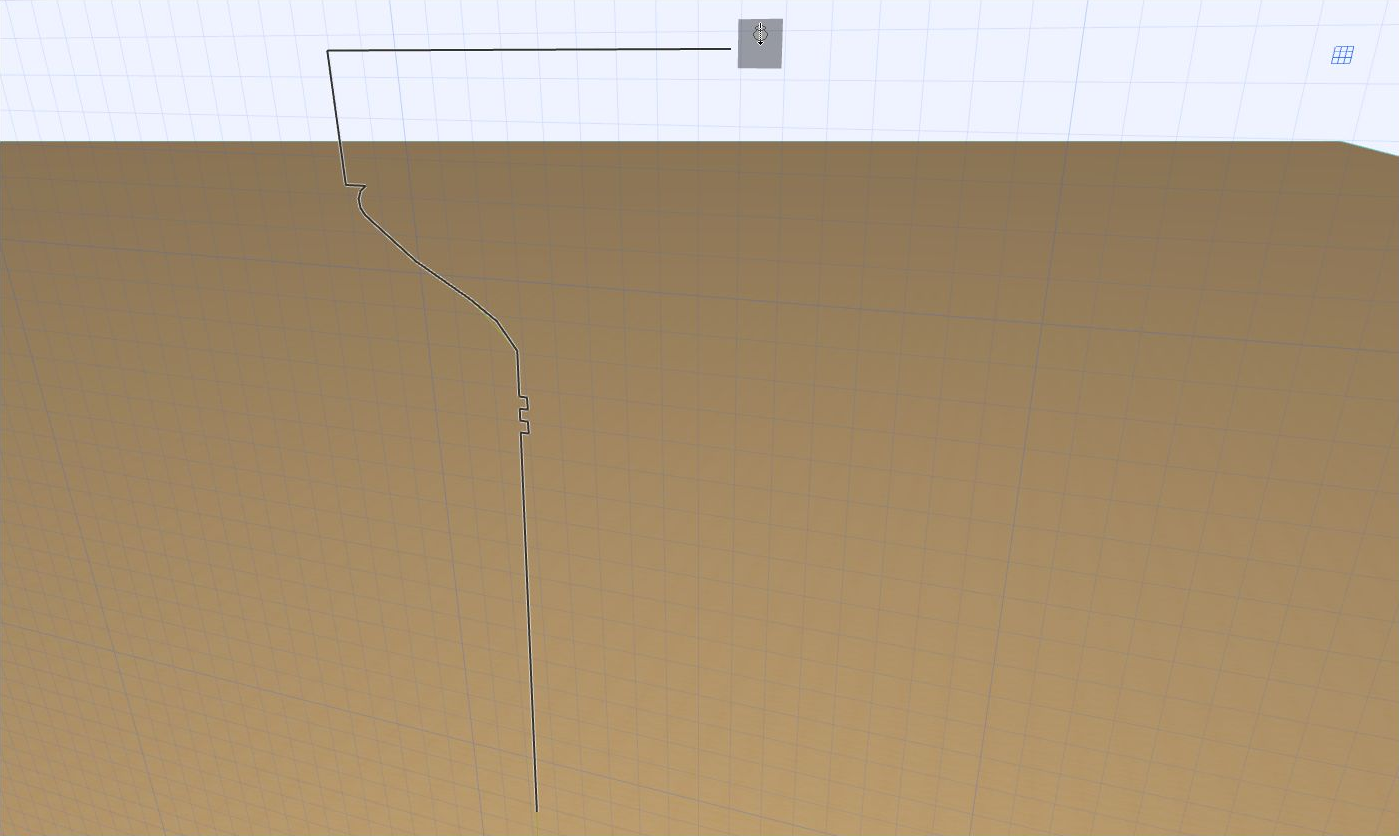

2.Σχεδιάστε το προφίλ Μορφής - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τις συνήθεις μεθόδους εισαγωγής πολυγώνου.
Σημείωση: Μπορείτε να χρησιμοποιήσετε το Μαγικό Ραβδί για να βρείτε τα ίχνη οποιουδήποτε κλειστού πολυγώνου που θα γίνει το προφίλ της Μορφής.
3.Ολοκληρώστε το πολύγωνο.
4.Κάντε κλικ δύο φορές για να καθορίσετε τον άξονα περιστροφής.
5.Μετακινήστε τον κέρσορα για να ολοκληρώσετε τον άξονα περιστροφής. Κινηθείτε μέσα στην 3D άποψη για να βρείτε την καλύτερη γωνία από την οποία θα φαίνεται η οπτική πληροφόρηση.
6.Η Μορφή έχει ολοκληρωθεί.
