Βασική Επεξεργασία Μορφής: Πίεση-Έλξη

1.Κάντε κλικ στην επίπεδη έδρα μίας Μορφής. (Με πολλαπλή επιλογή υποστοιχείων τα επεξεργάζεστε ταυτοχρόνως).

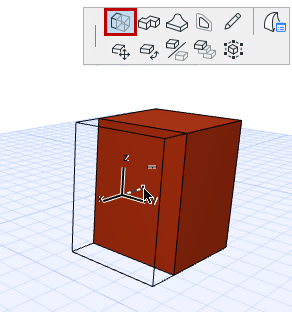

2.Από την μικροΠαλέτα, επιλέξτε την εντολή Πίεση-Έλξη.

3.Σύρετε την έδρα (εκείνη που κάνατε κλικ) για να επεκτείνετε το σχήμα της Μορφής κάθετα στην έδρα που κάνατε κλικ: Έλξη για επέκταση της Μορφής και Πίεση για “συμπίεσή” της.

Δημιουργία Μορφής ως Οπή Άλλης Μορφής

Αυτή η μέθοδος λειτουργεί με πίεση μίας Μορφής διαμέσου μίας άλλης Μορφής, με την προϋπόθεση ότι και τα δύο άκρα της Μορφής που δρα ως “ξενιστής” είναι παράλληλες έδρες.

Για άλλου είδους γεωμετρίες, χρησιμοποιήστε Λογικές Πράξεις επί Μορφών.

Δείτε: Λογικές Πράξεις με Μορφές.

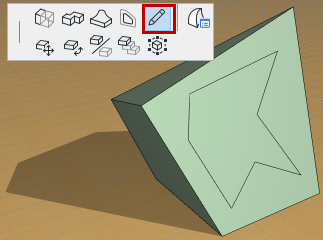

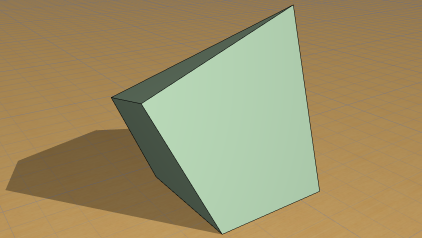

1.Σε μία υφιστάμενη Μορφή, χρησιμοποιήστε την εντολή Προσθήκη για να σχεδιάσετε μία νέα Μορφή στο σχήμα της οπής που θέλετε.

Δείτε: Βασική Επεξεργασία Μορφής: Προσθήκη.

Η νέα Μορφή γίνεται ένα υποστοιχείο της υφιστάμενης Μορφής, επειδή χρησιμοποιήσατε την εντολή Προσθήκη για να τη σχεδιάσετε.

2.Κάντε κλικ στο υποστοιχείο.

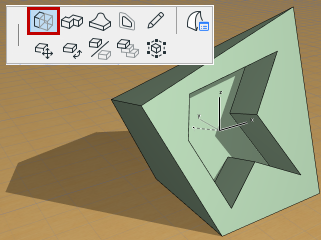

3.Χρησιμοποιήστε Πίεση-Έλξη για πίεση του υποστοιχείου διαμέσου της Μορφής.

4.Κάντε κλικ με τον κέρσορα σε μία απέναντι ακμή, ώστε να ολοκληρωθεί η Πίεση.

5.Η οπή δημιουργήθηκε.
