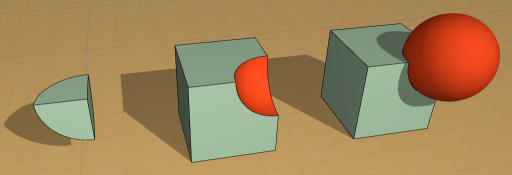

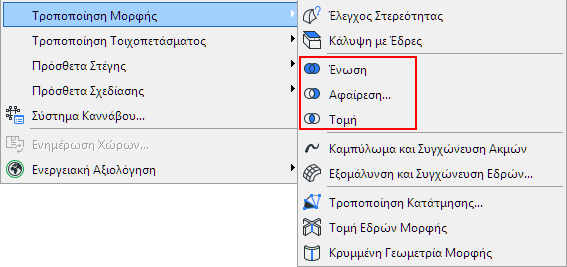

Στο μενού Σχεδίαση > Τροποποίηση Μορφής (ή στο θεματικό μενού επιλεγμένων Μορφών) προσφέρονται τρεις Λογικές πράξεις:
•Τομή
Σημείωση: Μπορείτε να ενεργοποιήσετε και τις κατά προτεραιότητα συνδέσεις μεταξύ Μορφών και άλλων στοιχείων. Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων, συμπεριλαμβανομένων των Μορφών:
Λογικές Πράξεις Μορφής: Τομή, Αφαίρεση, Ένωση
Δείτε: Αλληλοτομίες Στοιχείου και Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές.
Αυτές οι εντολές είναι διαθέσιμες όταν αυτό που επιλέξατε τελευταίο είναι μία Μορφή. Αυτές οι λειτουργίες επενεργούν μόνο σε Μορφές. Εάν θέλετε να επενεργήσετε σε στοιχεία που δεν είναι Μορφές, πρέπει πρώτα να μετατρέψετε αυτά τα στοιχεία σε Μορφές.
Αντίθετα με τις Πράξεις Στερεών μεταξύ άλλων στοιχείων του Archicad, αυτές οι Πράξεις δεν είναι συσχετισμένες - το τελικό αποτέλεσμα της πράξης είναι μόνιμο.
1.Επιλέξτε τις Μορφές που θέλετε να συγχωνεύσετε.
2.Επιλέξτε την εντολή Λογικές Πράξεις > Ένωση.
Σημείωση: Εάν έχετε επιλέξει μόνον μία Μορφή, αυτή θεωρείται ως τελεστής. Θα ειδοποιηθείτε να κάνετε κλικ σε μία άλλη Μορφή (Στόχος) με την οποία θα γίνει η συγχώνευση.
3.Αποτέλεσμα αυτής της εντολής είναι η συγχώνευση των Μορφών σε ένα ενιαίο στοιχείο Μορφής.
Η Μορφή που προκύπτει θα χρησιμοποιεί τα χαρακτηριστικά της Μορφής που επιλέξατε τελευταία.
Χρησιμοποιήστε αυτήν την Πράξη Στερεών Μορφών για να αφαιρέσετε μία Μορφή από μία άλλη.
1.Επιλέξτε την Μορφή(ές) που θέλετε να αφαιρέσετε.
2.Εκτελέστε την εντολή Λογικές Πράξεις > Αφαίρεση (από το θεματικό μενού) ή την εντολή Σχεδίαση > Τροποποίηση Μορφής > Αφαίρεση.
Σημείωση: Εάν η αρχική σας επιλογή περιέχει οποιεσδήποτε μη Στερεές Μορφές, θα εμφανιστεί μία προειδοποίηση. Μπορείτε να προχωρήσετε είτε οπωσδήποτε (αυτό θα αφήσει τις μη Στερεές Μορφές, εκτός λειτουργίας), είτε να ζητήσετε την Εμφάνιση Μη Στερεών Στοιχείων.
3.Θα δείτε την προειδοποίηση “Κάντε κλικ σε μία Μορφή από την οποία θα αφαιρέσετε την επιλογή”. Η Μορφή-στόχος που κάνατε κλικ μπορεί να είναι μία επιφάνεια. Δεν είναι απαραίτητο να είναι στερεό.
Σημείωση: Εάν προσπαθήσετε να κάνετε κλικ σε ένα στοιχείο-στόχος που δεν είναι μία Μορφή, ο κέρσορας γίνεται “Απαγόρευση Εισόδου” και έτσι λαμβάνετε μία προειδοποίηση για αυτό το γεγονός.
4.Μετά την ολοκλήρωση της πράξης Αφαίρεσης, τα στοιχεία-Τελεστές διαγράφονται. Το αποτέλεσμα είναι πάντα μία Μορφή.

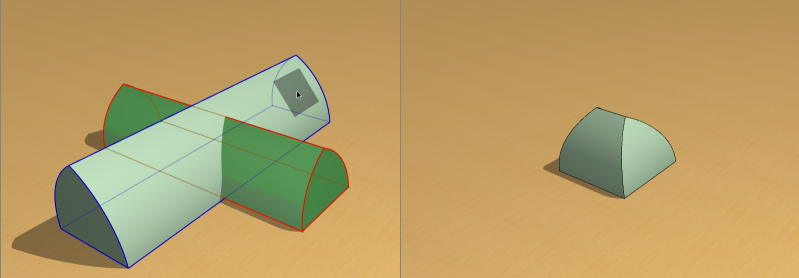

Χρησιμοποιήστε αυτή την εντολή για να προκύψει μία ενιαία Μορφή μετά από τομή πολλών Μορφών.
1.Επιλέξτε τις Μορφές που θέλετε να συμμετέχουν στην τομή.
2.Εκτελέστε την εντολή Λογικές Πράξεις > Τομή (από το θεματικό μενού) ή την εντολή Σχεδίαση > Τροποποίηση Μορφής > Τομή.
Σημείωση: Εάν έχετε επιλέξει μόνον μία Μορφή, αυτό το στοιχείο θεωρείται ως τελεστής. Θα ειδοποιηθείτε να κάνετε κλικ σε μία άλλη Μορφή (Στόχος) με την οποία θα γίνει η τομή.
3.Ως αποτέλεσμα αυτής της εντολής, το τεμνόμενο τμήμα των αρχικά επιλεγμένων Μορφών διατηρείται και δίνει μία ενιαία στερεά Μορφή.
Η Μορφή που προκύπτει θα χρησιμοποιεί τα χαρακτηριστικά της Μορφής που επιλέξατε τελευταία.
