Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές

Χρησιμοποιήστε την εντολή Σύνδεση > Συγχώνευση Στοιχείων για να εκτελεστούν οι κατά προτεραιότητα αλληλοτομίες οποιουδήποτε αριθμού Στεγών/Κελυφών/Μορφών και άλλων στοιχείων. Ένα τουλάχιστον από τα συγχωνευμένα στοιχεία πρέπει να είναι Στέγη, Μορφή ή Κέλυφος.

Σημείωση: Εναλλακτικά, μπορείτε να χρησιμοποιήσετε Στέγες και Κελύφη για περικοπή άλλων στοιχείων (όχι απλή συγχώνευσή τους): αυτός είναι ένας άλλος τρόπος ενεργοποίησης των κατά προτεραιότητα συνδέσεων για Στέγες/Κελύφη, καθώς και για φυσική περικοπή του στοιχείου-στόχος.

Δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.

Συγχώνευση Στοιχείων: Παράδειγμα

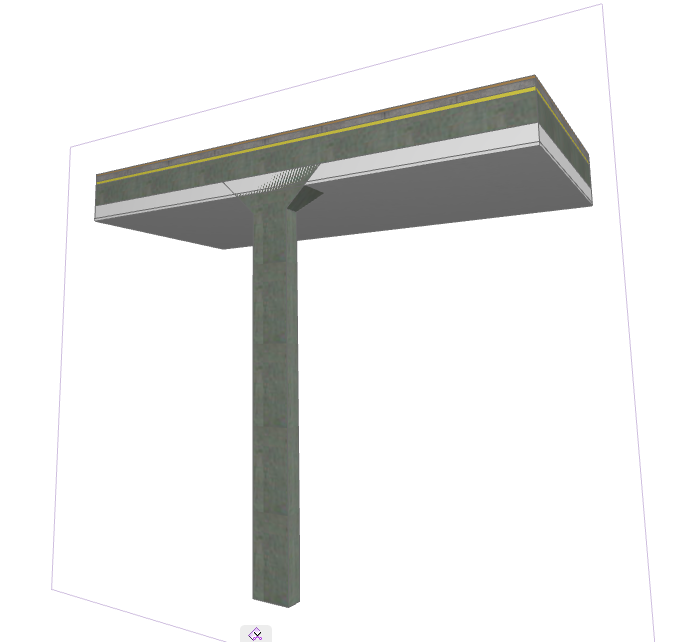

1.Ας υποθέσουμε ότι έχετε δύο συγκρουόμενα κατασκευαστικά στοιχεία: μία Μορφή και μία Πλάκα σύνθετης δομής.

2.Επιλέξτε τη Μορφή.

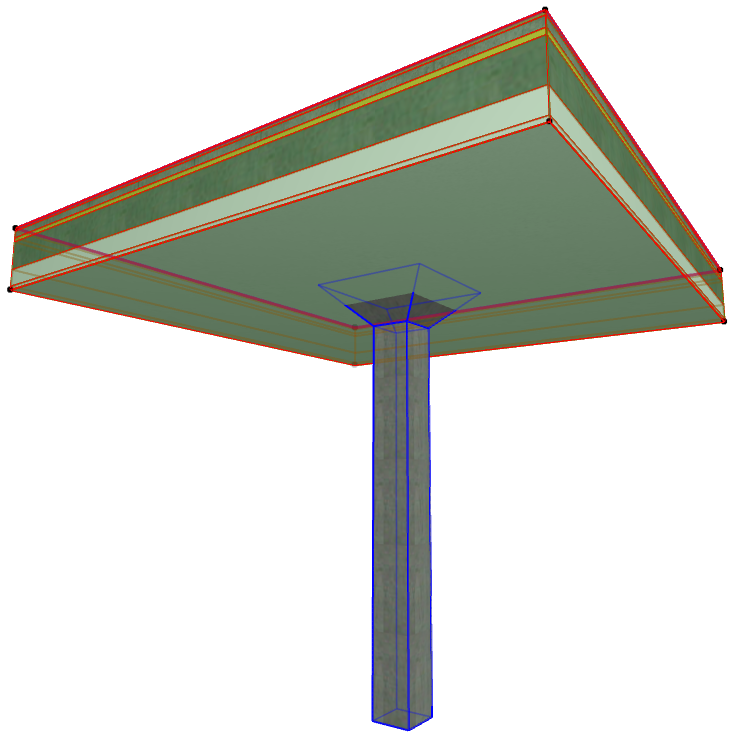

3.Χρησιμοποιήστε την εντολή Σχεδίαση > Σύνδεση > Συγχώνευση Στοιχείων. Θα προτραπείτε να επιλέξετε το στοιχείο με το οποίο θέλετε να κάνετε τη συγχώνευση.

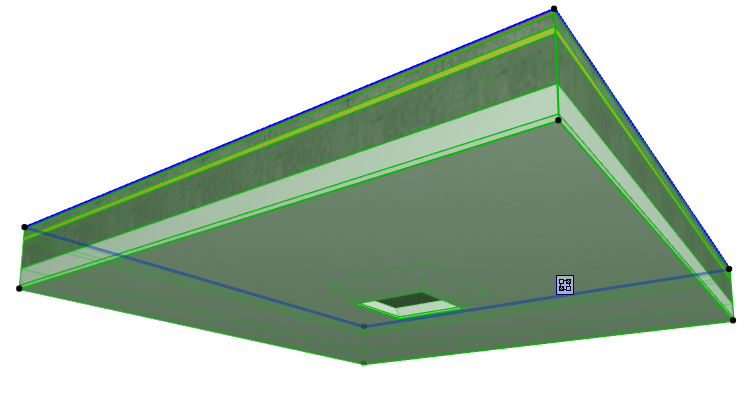

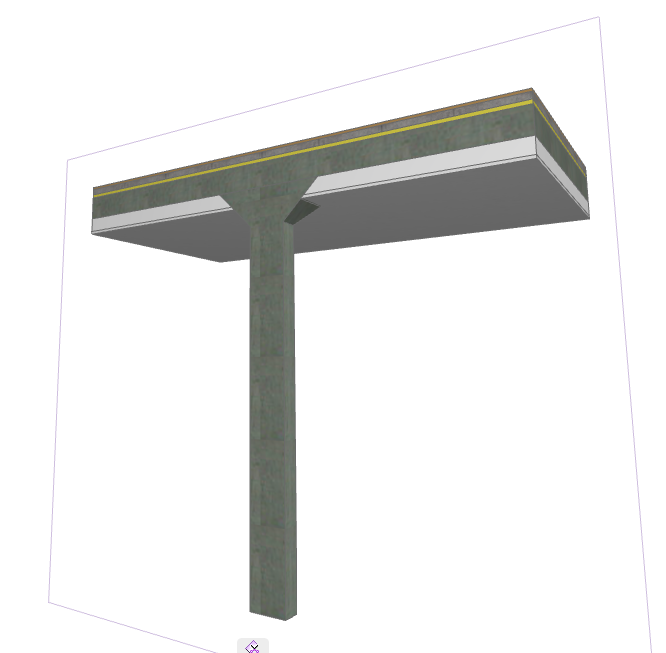

4.Κάντε κλικ στο στοιχείο-στόχος. Τα δύο στοιχεία είναι τώρα συγχωνευμένα, με σωστές αλληλοτομίες στρώσεων (βάσει προτεραιότητας).

Σημείωση: Πριν από τη χρήση της εντολής Σχεδίαση > Σύνδεση > Συγχώνευση Στοιχείων, μπορείτε να επιλέξετε και τα δύο στοιχεία. Σε αυτή την περίπτωση, δεν χρειάζεται να προσδιορίσετε κανένα επιπλέον στοιχείο, και η συγχώνευση πραγματοποιείται σε ένα βήμα.

Πληροφορίες για τον τρόπο που λειτουργούν οι αλληλοτομίες (συνδέσεις) μεταξύ των κατασκευαστικών στοιχείων:

Δείτε: Αλληλοτομίες Στοιχείου.

Για πληροφορίες που αφορούν τη διαχείριση συγχωνευμένων στοιχείων:

Δείτε: Διαχείριση Συνδέσεων Στοιχείου.
