Χρησιμοποιήστε τις εντολές Μετατόπιση, Στροφή, Κατοπτρισμός και Ανύψωση για να μετακινήσετε ανοίγματα τοίχου (δηλ. Πόρτες και Παράθυρα). Όλες αυτές οι λειτουργίες είναι διαθέσιμες στα παράθυρα Κάτοψη, Τομή/Όψη/ΕΟψη και στο 3D Παράθυρο για κεκλιμένους και κατακόρυφους Τοίχους.
Οι Πόρτες/Παράθυρα δεν είναι απαραίτητο να συρθούν από τα χαρ. σημεία τους. Μετά από την επιλογή του Παράθυρου/Πόρτας, επιλέξτε την εντολή Μετατόπιση ή την εντολή Αντίτυπα... και κάντε κλικ οπουδήποτε μέσα στο παράθυρο για να καθορίσετε τα σημεία αρχής και πέρατος του διανύσματος μετακίνησης.

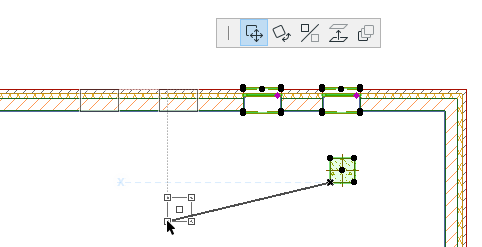

Τα Παράθυρα/Πόρτες μπορούν να μετατοπιστούν ή να δώσουν αντίτυπα μαζί με άλλου τύπου Στοιχεία, σε ένα μόνο βήμα. Στην παρακάτω εικόνα μπορείτε να δείτε ότι μετατοπίστηκε και το Υποστύλωμα. Τα επιλεγμένα Παράθυρα μαζί με το Υποστύλωμα θα μετατοπιστούν εντός του Τοίχου στον οποίο ανήκουν, σε μία απόσταση που ισούται με την προβολή του διανύσματος Μετατόπισης στη διεύθυνση του τοίχου.

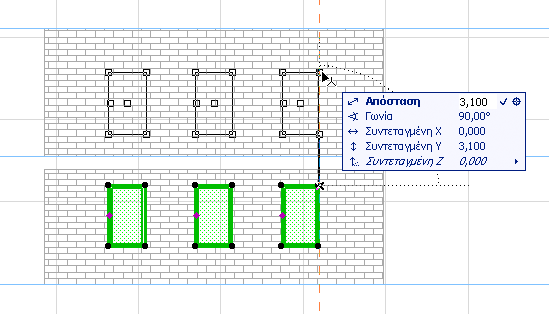

•Τα Παράθυρα/Πόρτες μπορούν να μετατοπιστούν κατά μήκος πολλών Τοίχων. Μπορείτε να μετατοπίσετε ή να αντιγράψετε ένα Παράθυρο από έναν Τοίχο και να το μεταφέρετε σε έναν άλλο Τοίχο.
Η Μετακίνηση ενός ανοίγματος κατά μήκος πολλών στοιχείων λειτουργεί μόνον όταν οι Τοίχοι που εμπλέκονται έχουν τα επίπεδα των πλευρών αναφοράς τους στο ίδιο επίπεδο. Αν εμπλέκονται δύο κατακόρυφοι Τοίχοι, οι Γραμμές Αναφοράς τους πρέπει να βρίσκονται στο ίδιο κατακόρυφο επίπεδο. Αν είναι κεκλιμένοι Τοίχοι, οι Γραμμές Αναφοράς τους πρέπει να βρίσκονται στο ίδιο κεκλιμένο επίπεδο. Τα πάχη και τα άλλα χαρακτηριστικά αυτών των Τοίχων δεν είναι απαραίτητο να είναι ίδια. Οι εμπλεκόμενοι Τοίχοι δεν απαιτείται να συνδέονται μεταξύ τους.

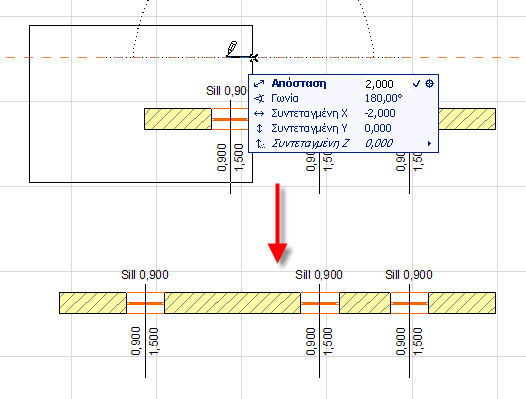

Επίσης, όταν κάνετε συστολή/διαστολή ενός Τοίχου με το Πλαίσιο Επιλογής, τα Παράθυρα/Πόρτες που είναι μέσα στο Πλαίσιο Επιλογής θα μετατοπιστούν/αντιγραφούν, ώστε να διατηρήσουν τη σχετική τους θέση από το άκρο του Τοίχου.
Για να στρέψετε Πόρτες και Παράθυρα, επιλέξτε το άνοιγμα και κάντε κλικ στην εντολή Στροφή (από το μενού Επεξεργασία ή τη ΜικροΠαλέτα). Το επιλεγμένο άνοιγμα θα στραφεί 180 μοίρες γύρω από το κέντρο του (δεν χρειάζεται να σχεδιάσετε κάποιο διάνυσμα στροφής). Μπορείτε να περιστρέψετε ταυτόχρονα οποιονδήποτε αριθμό ανοιγμάτων.
Σημείωση: Κείμενα, σημάνσεις, διαστάσεις και εμβαδά ράστερ που έχουν στραφεί, διαβάζονται πάντα από κάτω και από τη δεξιά πλευρά του σχεδίου.
Κατοπτρισμός Παραθύρου ή Πόρτας
Για να κατοπτρίσετε μία Πόρτα ή ένα Παράθυρο, επιλέξτε το άνοιγμα και πατήστε την εντολή Κατοπτρισμός (από το μενού Επεξεργασία ή τη ΜικροΠαλέτα ή χρησιμοποιήστε Ctrl+M). Εμφανίζεται ο κέρσορας - Μολύβι. Κάντε κλικ σε μία ακμή του τοίχου που ανήκει ή κάντε κλικ έξω από τον τοίχο. Η Πόρτα/Παράθυρο θα κατοπτριστεί (με αντιστροφή της κατεύθυνσης ανοίγματος) κατά μήκος του άξονα στον οποίο κάνατε το κλικ. Αν κάνετε κλικ έξω από τον Τοίχο που φιλοξενεί το άνοιγμα, ως άξονας κατοπτρισμού ορίζεται η γραμμή που είναι κάθετη στον Τοίχο και διέρχεται από το σημείο στο οποίο έχει γίνει το κλικ. Στους τραπεζοειδείς τοίχους, ο άξονας κατοπτρισμού είναι κάθετος στον άξονα αναφοράς.
•Ο κατοπτρισμός μπορεί να δημιουργήσει ένα άνοιγμα που πέφτει εξ ολοκλήρου εκτός του τοίχου. Τότε μπορείτε να το επιλέξετε και να το μετακινήσετε στο ίδιο επίπεδο με αυτό του αρχικού τοίχου.
Συστολή/Διαστολή Πορτών και Παραθύρων
Δείτε: Συστολή/Διαστολή Αντικειμένων.
