Τα Αντικείμενα, συμπεριλαμβανομένων Πορτών και Παραθύρων, έχουν τη δυνατότητα συστολής/διαστολής από τα χαρ. σημεία τους.

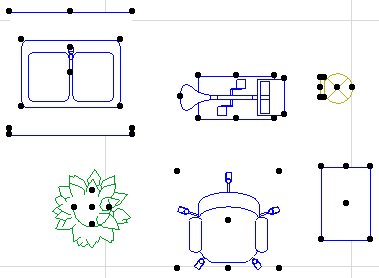

Επιλέξτε το Αντικείμενο για να εμφανιστούν τα χαρ. σημεία του.

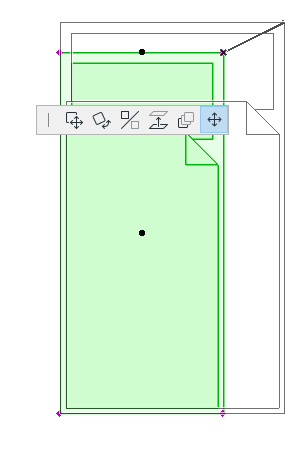

Μπορείτε να χρησιμοποιήσετε την εντολή Συστολή/Διαστολή (Επεξεργασία > Αναμόρφωση > Συστολή/Διαστολή) ή το εικονίδιο της μικροΠαλέτας Μετακίνηση Κορυφής για μεγέθυνση/σμίκρυνση του Αντικειμένου από μία κορυφή.
Σημειώστε ότι τεντώνετε τις παραμέτρους A και B του συμβόλου και όχι του πλαισίου που τα περιβάλλει. Χρησιμοποιώντας παραμετρικά 2D scripts, μπορείτε εύκολα να δημιουργήσετε αντικείμενα των οποίων το μέγεθος των συμβόλων δεν ταιριάζει με τις παραμέτρους A και Β. Αν δημιουργήσετε τέτοια σύμβολα, βεβαιωθείτε ότι έχετε καθορίσει χαρ. σημεία στις κορυφές ενός ορθογωνίου A*B. Τα σημεία αυτά θα σας βοηθήσουν στη διαστολή ή συστολή αυτών των συμβόλων.
Δείτε επίσης: Γραφική Επεξεργασία με Χρήση Επεξεργάσιμων Χαρ. Σημείων.
Συστολή/Διαστολή Πόρτας/Παραθύρου σε Σημείο Αναφοράς

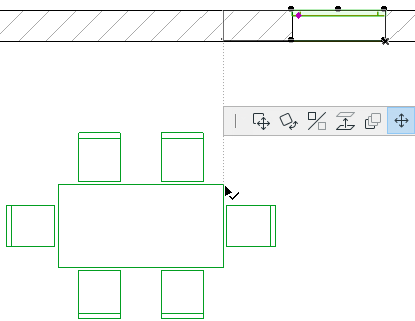

Όταν τεντώνετε Πόρτες & Παράθυρα, μπορείτε να χρησιμοποιείτε σημεία αναφοράς που βρίσκονται έξω από τον τοίχο του ανοίγματος. Το άκρο του διανύσματος συστολής/διαστολής θα προβληθεί κάθετα ή ορθογωνικά (ανάλογα με τη ρύθμιση που έχετε κάνει στην Παλέτα Ελέγχου) για να καθορίσετε την νέα άκρη του ανοίγματος.
Δείτε: Προβολή του Δείκτη με Δεσμεύσεις Κίνησης Δείκτη.

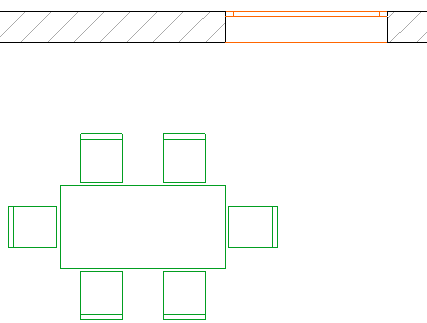

Αυτό σας βοηθάει να τοποθετήσετε μία πόρτα ή ένα παράθυρο με αναφορά σε ένα στοιχείο μέσα στο δωμάτιο ή σε άλλο δωμάτιο, όπως φαίνεται παρακάτω.
