Εμφάνιση Υποστυλώματος στην Κάτοψη και Τομή

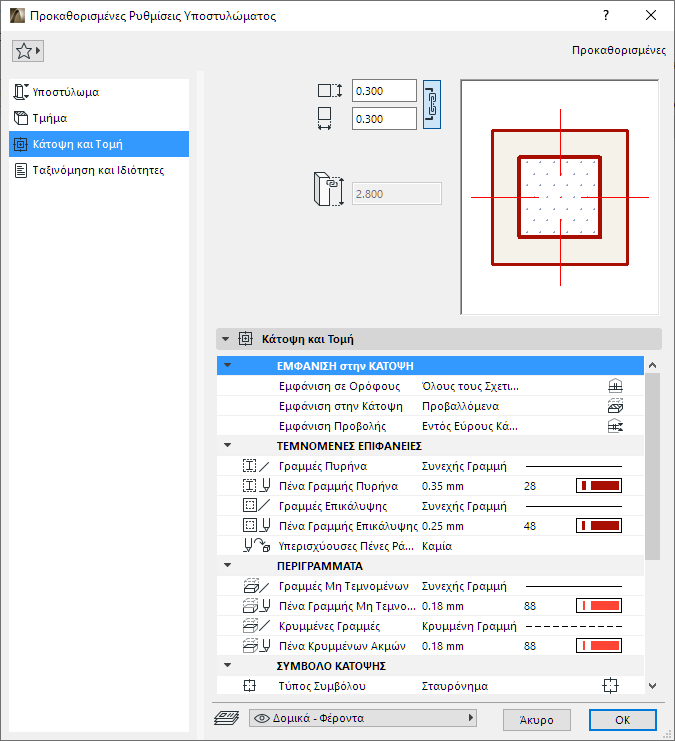

Χρησιμοποιήστε τη σελίδα Κάτοψη και Τομή των Ρυθμίσεων Υποστυλώματος.

Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή.

Κρυμμένες Γραμμές

Καθορίστε χαρακτηριστικά Κρυμμένης Γραμμής. Οι Κρυμμένες Γραμμές χρησιμοποιούνται για Υποστυλώματα κάτω από Πλάκες, εάν έχουν ενεργοποιηθεί στις Επιλογές Άποψης Μοντέλου.

Δείτε: Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία.

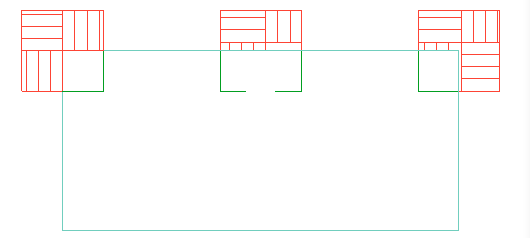

Υποστύλωμα Κάτω από Πλάκα: Χρήση Κρυμμένης Γραμμής

Σύμβολο κάτοψης

Τύπος Συμβόλου: Απλό, /, X, ή Σταυρόνημα

Σημείωση: Για ένα υποστύλωμα από διατομή, είναι διαθέσιμοι μόνον οι τύποι συμβόλου Απλός και Σταυρόνημα. Το σταυρόνημα συμβολίζει τον άξονα του υποστυλώματος και θα περιστραφεί μαζί με τη διατομή του υποστυλώματος.

Το Σταυρόνημα έχει δύο πρόσθετες ρυθμίσεις: Απόσταση από το Κέντρο και Μήκος εκτός Υποστυλώματος

Παρόλο που το σταυρόνημα αποτελεί γραφικό σύμβολο και όχι μέρος του μοντέλου, θα αλλάζει μέγεθος (μαζί με το ίδιο το υποστύλωμα), όταν αλλάζετε την κλίμακα σχεδίασης.

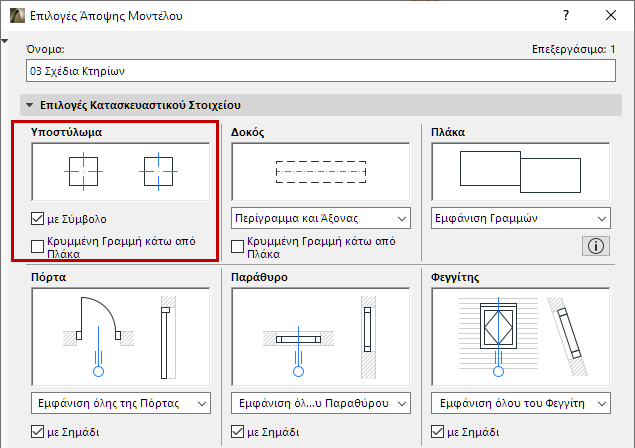

Ορίστε την εμφάνιση (ναι ή όχι) των συμβόλων κάτοψης υποστυλώματος ανά άποψη στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Ράστερ Κάλυψης

Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.

Υποστυλώματα με Ράστερ Κάλυψης

Κεκλιμένο Υποστύλωμα με Ράστερ Κάλυψης (Προσανατολισμός: 3D Στρέβλωση)
