Ένα νέο στοιχείο που εισάγετε σε ένα 2D παράθυρο μοντέλου, τοποθετείται στη στάθμη του Αρχικού του Ορόφου (συν ή πλην μίας προαιρετικά ορισθείσας απόκλισης).
Κάθε κατασκευαστικό και τύπου-αντικείμενο στοιχείο συνδέεται φυσικά με τον Αρχικό του Όροφο και μετακινείται μαζί με αυτόν.
•Στην Κάτοψη, ο Αρχικός Όροφος ενός νέου στοιχείου είναι εκείνος που ορίστηκε στον διάλογο Ρυθμίσεων του Εργαλείου του: εξ ορισμού ο τρέχων όροφος, αλλά μπορείτε να επιλέξετε έναν άλλον Αρχικό Όροφο. Σε κάθε περίπτωση, το στοιχείο θα τοποθετηθεί στον Αρχικό του Όροφο.
•Εάν τοποθετήσετε το στοιχείο σε ένα 3D Παράθυρο, ο Αρχικός Όροφος εξαρτάται από τη στάθμη του στοιχείου: ο πλησιέστερος όροφος κάτω από τη βάση του στοιχείου, τη στιγμή της τοποθέτησης του στοιχείου, θα είναι ο Αρχικός του Όροφος. (Εάν είναι ενεργό το 3D Παράθυρο, ο έλεγχος Αρχικού Ορόφου και το πεδίο απόκλισης από τον Αρχικό Όροφο του διαλόγου Προκαθορισμένων Ρυθμίσεων Εργαλείου είναι γκριζαρισμένα. Ωστόσο, μπορείτε να ρυθμίσετε την κάτω στάθμη από την Αρχή Μελέτης στους διαλόγους Ρυθμίσεων Εργαλείου).
•Εάν επαναπροσδιορίζετε τον Αρχικό Όροφο ενός στοιχείου (π.χ. από 0. Όροφο σε 1. Όροφο), το στοιχείο θα αλλάξει θέση και θα μετατεθεί στον νέο του Αρχικό Όροφο (από 0. Όροφο σε 1. Όροφο).
Σημείωση: Για λόγους συμβατότητας με τις παλαιότερες εκδόσεις Archicad, μπορείτε να επαναπροσδιορίζετε τον Αρχικό Όροφο με τέτοιο τρόπο ώστε αυτό το στοιχείο να παραμένει στη θέση του. Δείτε: Επανασύνδεση Αρχικού Ορόφου.
•Εάν μεταθέσετε το στοιχείο σε έναν άλλον όροφο (π.χ. με την εντολή Ανύψωση), ο Αρχικός του Όροφος θα αλλάξει εξ ορισμού, ώστε να εναρμονιστεί με τη νέα θέση του στοιχείου. (Δείτε Αλλαγή Αρχικού Ορόφου Βάσει Στάθμης.)
•Εάν τροποποιήσετε τον ίδιο τον Αρχικό Όροφο (π.χ. επαναπροσδιορίσετε τη στάθμη ορόφου στις Ρυθμίσεις Ορόφων), το συνδεδεμένο στοιχείο θα μετακινηθεί μαζί με αυτόν, διατηρώντας οποιαδήποτε απόκλιση έχει οριστεί).
•Εάν διαγράψετε τον Αρχικό Όροφο ενός στοιχείου, θα διαγραφεί και αυτό το στοιχείο!
Άλλες χρήσεις του Αρχικού Ορόφου:
•Ο Αρχικός Όροφος εξυπηρετεί τον προσδιορισμό του τμήματος ενός στοιχείου που θα εμφανίζεται, σύμφωνα με τον έλεγχο Εμφάνιση σε Ορόφους του διαλόγου Ρυθμίσεις Εργαλείου. (Δείτε: Εμφάνιση σε Ορόφους.)
•Ο Αρχικός Όροφος μπορεί να χρησιμοποιηθεί ως κριτήριο λίστας.
Ορισμός Αρχικού Ορόφου (Στοιχεία που Τοποθετούνται στην Κάτοψη)
Πριν την τοποθέτηση ενός νέου στοιχείου στην Κάτοψη:

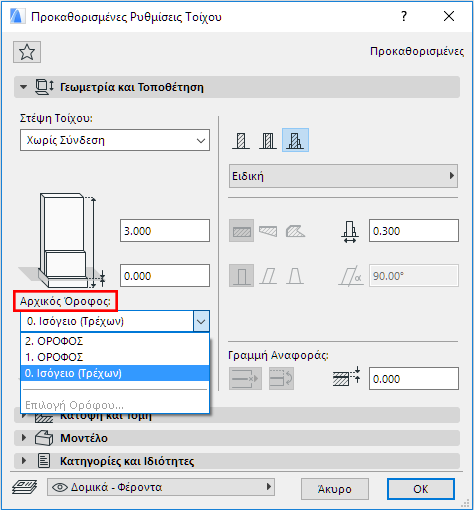

Στον διάλογο Ρυθμίσεις Εργαλείου του στοιχείου ή στην Παλέτα Πληροφοριών του, επιλέξτε έναν Αρχικό Όροφο στον οποίο θα τοποθετήσετε το στοιχείο στην Κάτοψη.
•Προκαθορισμένος: Ο Αρχικός Όροφος του στοιχείου θα είναι ο τρέχων όροφος.

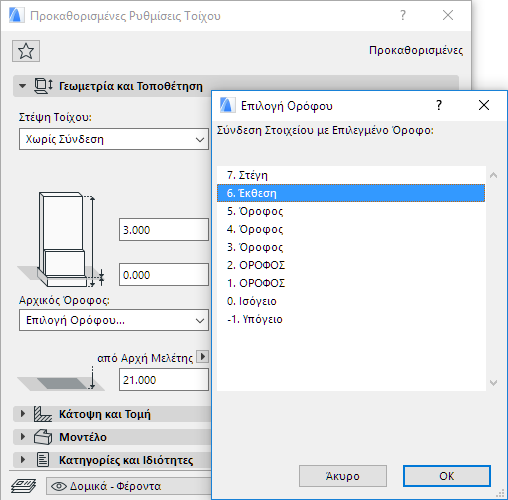

•Εναλλακτικά, επιλέξτε έναν άλλον όροφο από αυτό το pop-up, ή (εάν αυτή η λίστα περιέχει πάρα πολλούς ορόφους) κάντε κλικ στο Επιλογή Ορόφου για να εμφανιστεί η πλήρης λίστα των ορόφων. Επιλέξτε έναν όροφο, στον οποίο θα τοποθετήσετε το στοιχείο: αυτός θα είναι ο Αρχικός του Όροφος.

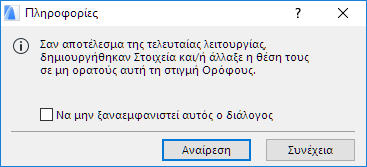

Εάν ο τρέχων όροφος είναι το Ισόγειο, αλλά επιλέξετε τον 2. Όροφο ως τον Αρχικό Όροφο, το νέο στοιχείο που θα τοποθετηθεί στον Αρχικό του Όροφο (δηλαδή τον 2. Όροφο), δεν θα το δείτε στον Τρέχοντα Όροφο. Θα εμφανιστεί ένα επεξηγηματικό μήνυμα.
Μολονότι τα στοιχεία “ακολουθούν” τον αρχικό τους όροφο - εάν αλλάξετε τον Αρχικό Όροφο ενός στοιχείου, το στοιχείο θα μετατεθεί στον νέο του Αρχικό Όροφο - υπάρχει ένας τρόπος επανασύνδεσης του στοιχείου σε έναν άλλον Αρχικό Όροφο, ώστε το στοιχείο να βρίσκεται "υψομετρικά" στον προηγούμενο αρχικό του όροφο.

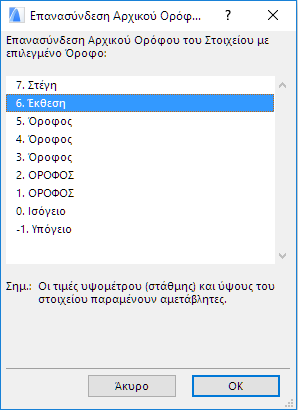

Χρησιμοποιήστε την εντολή Επεξεργασία > Ρυθμίσεις Στοιχείου > Επανασύνδεση Αρχικού Ορόφου για να επαναπροσδιορίσετε τον Αρχικό Όροφο επιλεγμένου στοιχείου. Το στοιχείο θα παραμείνει στην ίδια υψομετρική θέση, ακόμα και μετά την αλλαγή του Αρχικού του Ορόφου.
Για επιλεγμένα στοιχεία, αυτή η εντολή είναι διαθέσιμη και μέσα από το θεματικό μενού.
Αρχικός Όροφος στο 3D Παράθυρο
Εάν τοποθετήσετε το στοιχείο στο 3D Παράθυρο, ο Αρχικός Όροφος δεν θα καθοριστεί σύμφωνα με τον διάλογο Ρυθμίσεων (στον οποίο ο έλεγχος είναι γκριζαρισμένος), αλλά βάσει στάθμης: δηλαδή, τον όροφο κάτω από το σημείο αναφοράς του στοιχείου, τη στιγμή της τοποθέτησης του στοιχείου.
Σημείωση: Σε ένα Κέλυφος, αυτό το σημείο αναφοράς είναι το πρώτο σημείο που χρησιμοποιήθηκε για τη σχεδίαση του Κελύφους (όχι το κατώτατο σημείο του).
Αλλαγή Αρχικού Ορόφου Βάσει Στάθμης
Εάν μεταθέσετε ένα τοποθετημένο στοιχείο σε έναν άλλον όροφο, ο Αρχικός Όροφος του στοιχείου θα αλλάξει για να εναρμονιστεί με τη νέα θέση του στοιχείου.

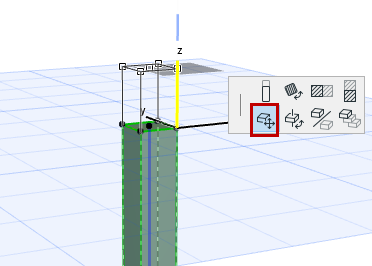

Καθώς ανυψώνετε το στοιχείο, το κείμενο “Βάσει Στάθμης” στον Ιχνηλάτη υποδεικνύει ότι ο Αρχικός Όροφος αλλάζει, παρακολουθώντας τη νέα θέση του στοιχείου:
Προσέξτε τη Γραμμή-Οδηγό που εμφανίζεται επισημαίνοντας τις θέσεις του ορόφου, για να γίνει ευκολότερη η τοποθέτηση του στοιχείου.

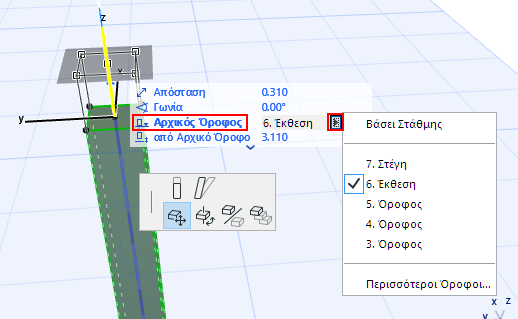

Εναλλακτικά, χρησιμοποιήστε τους ελέγχους του Ιχνηλάτη για να επιλέξετε έναν άλλον Αρχικό Όροφο για το επιλεγμένο στοιχείο, ανεξάρτητα από τη στάθμη του:

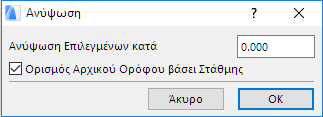

Παρομοίως, στα 2D και 3D παράθυρα μπορείτε να ρυθμίζετε αυτόματα τον Αρχικό Όροφο ενός στοιχείου κατά την αλλαγή του υψομέτρου του μετά από χρήση των λειτουργιών Ανύψωση ή Αντίτυπα, τσεκάροντας το κουτάκι Ορισμός Αρχικού Ορόφου βάσει Στάθμης:
Αν δεν τσεκάρετε το κουτάκι, ο Αρχικός Όροφος του στοιχείου που ορίστηκε στις Ρυθμίσεις Εργαλείου (Παλέτα Πληροφοριών) θα παραμένει σε ισχύ, ανεξάρτητα από την αλλαγή του υψομέτρου.
Δείτε επίσης: Ανύψωση Στοιχείων και Αντίτυπα Στοιχείων.
