Ο Άξονας Αναφοράς εξυπηρετεί την ακριβή σύνδεση των Δοκών για καθαρές διασταυρώσεις, και δημιουργεί χαρ. σημεία και ακμές για επιλογή, μετακίνηση και μετασχηματισμό Δοκών. Η διεύθυνσή της προσδιορίζει την “αριστερή” και την “δεξιά” επιφάνεια της δοκού, με σκοπό την εφαρμογή επιφανειών στο πάνελ Μοντέλο των Ρυθμίσεων Δοκού.
Δείτε: Εμφάνιση Μοντέλου Δοκού.
Όταν σύρετε τον κέρσορα για να σχεδιάσετε τη δοκό, η διεύθυνση του άξονα αναφοράς τον ακολουθεί. (Για να δείτε επάνω στη δοκό το βέλος που δείχνει τη διεύθυνση του άξονα, ενεργοποιήστε το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμές Αναφοράς Τοίχου και Δοκού).
Η γραμμή αναφοράς μίας επιλεγμένης Δοκού εμφανίζεται με ένα ξεχωριστό χρώμα: μπορείτε να αλλάξετε αυτό το χρώμα χρησιμοποιώντας τη ρύθμιση “Γραμμές Αναφοράς” στο Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου.

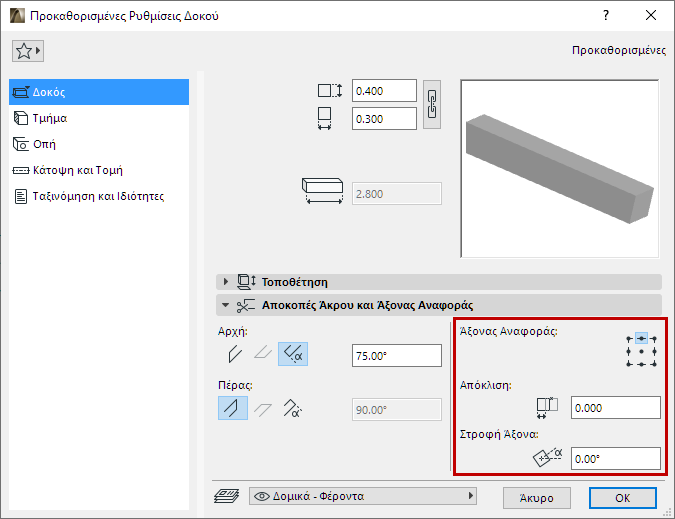

Στις Ρυθμίσεις Δοκού ή στην Παλέτα Πληροφοριών Δοκού, διαλέξτε ένα από τα εννέα σημεία για να λειτουργεί ως ο Άξονας Αναφοράς Δοκού.
Σημείωση: Διατίθεται μόνον εάν τουλάχιστον ένα τμήμα Δοκού έχει ορθογωνική ή κυκλική διατομή. Δεν διατίθεται για τις σύμπλοκες διατομές.
Εάν τροποποιήσετε τον Άξονα Αναφοράς: ο άξονας παραμένει στη θέση του ενώ η Δοκός κινείται αναλόγως.
Εμφάνιση/Απόκρυψη Άξονα Αναφοράς
Χρησιμοποιήστε το πάνελ Κάτοψη και Τομή των Ρυθμίσεων Δοκού. Δείτε: ΣΥΜΒΟΛΑ.
Απόκλιση Άξονα Αναφοράς
Προαιρετικά, εισάγετε μία τιμή για να αποκλίνετε τον Άξονα Αναφοράς από το μέσον της Δοκού.
Ορίστε μία γωνία στροφής της Δοκού, γύρω από τον άξονά της.
Δείτε επίσης: Στροφή Δοκού και Υποστυλώματος.
