Εμφάνιση Δοκού στην Κάτοψη και Τομή

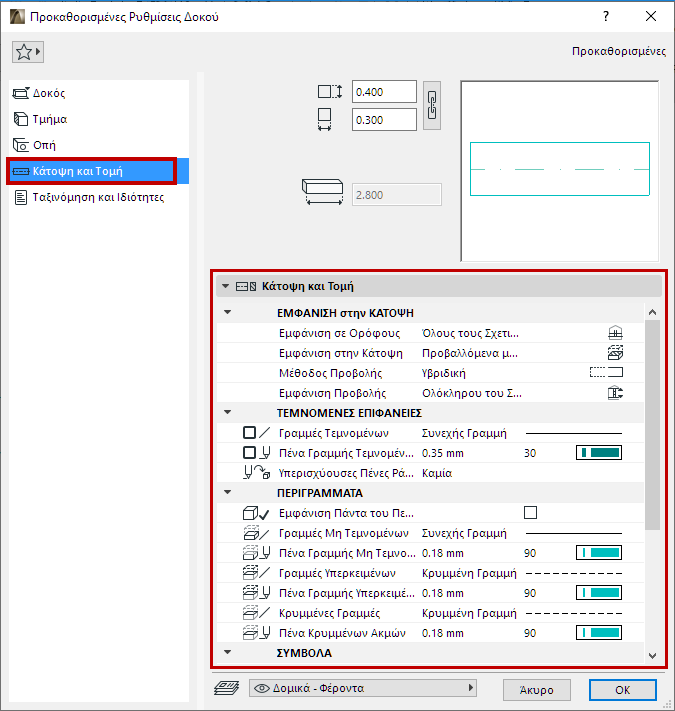

Χρησιμοποιήστε τη σελίδα Κάτοψη και Τομή των Ρυθμίσεων Δοκού.
Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή.

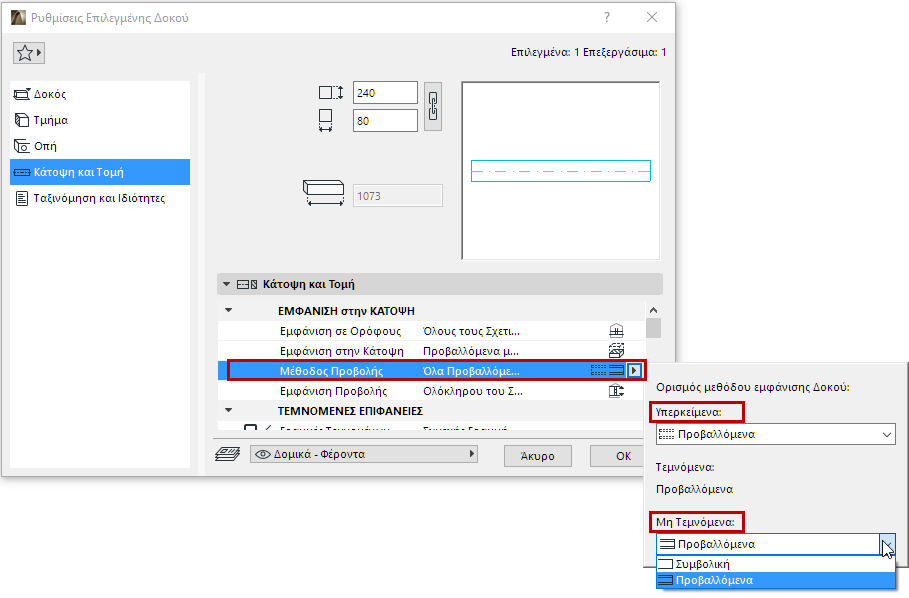

Μέθοδος Προβολής
Αφού έχετε ρυθμίσει την ΕΜΦΑΝΙΣΗ στην ΚΑΤΟΨΗ, χρησιμοποιήστε τη Μέθοδο Προβολής για να τελειοποιήσετε κάθε εμφανιζόμενο συστατικό (Υπερκείμενο, Μη Τεμνόμενο) της Δοκού: είτε ως Συμβολική, είτε ως Προβαλλόμενα.
Τα Τεμνόμενα μέρη της Δοκού χρησιμοποιούν πάντα την εμφάνιση Προβαλλόμενα.
•Η διαθέσιμες επιλογές εξαρτώνται από την Εμφάνιση στην Κάτοψη που επιλέξατε ανωτέρω. Μερικά συστατικά μπορεί να είναι αόρατα, και δεν μπορείτε να ρυθμίσετε μία μέθοδο εμφάνισης για αυτά.
Περιγράμματα
•Εμφάνιση Πάντα του Περιγράμματος: Τσεκάρετε αυτό για εμφάνιση του περιγράμματος αυτής της Δοκού, ακόμα και όταν η Επιλογή Άποψης Μοντέλου είναι ρυθμισμένη για κρύψιμο του περιγράμματος Δοκού.
Κρυμμένες Γραμμές
Καθορίστε χαρακτηριστικά Κρυμμένης Γραμμής. Οι Κρυμμένες Γραμμές χρησιμοποιούνται για Δοκούς κάτω από Πλάκες, εάν έχουν ενεργοποιηθεί στις Επιλογές Άποψης Μοντέλου.
Δείτε: Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία.

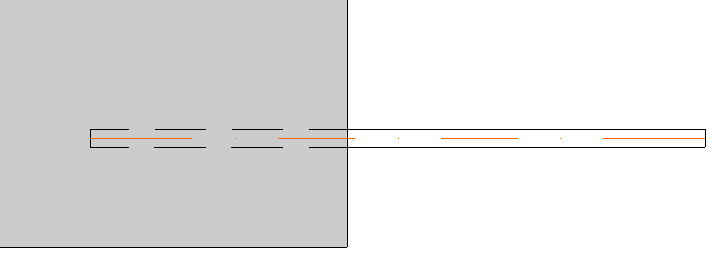

Δοκός Κάτω από Πλάκα: Χρήση Κρυμμένης Γραμμής

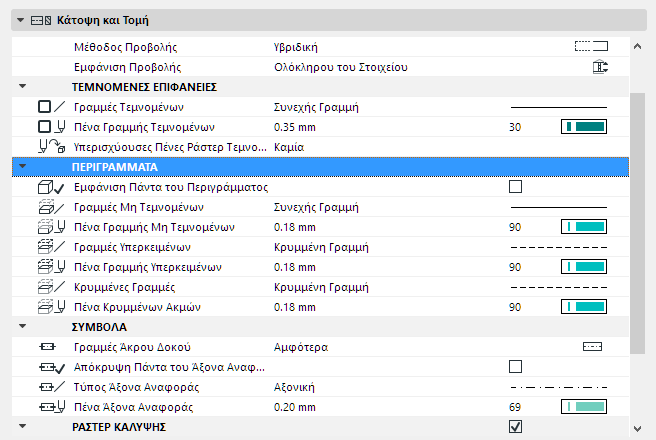

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε ρυθμίσεις για τα συστατικά συμβολισμού της δοκού.
•Γραμμές Άκρου Δοκού: Αυτές οι επιλογές σας επιτρέπουν να εμφανίζετε ή να κρύβετε τη μία ή και τις δύο ακραίες γραμμές της δοκού. Ακραία γραμμή είναι η γραμμή του περιγράμματος που είναι κάθετη στον διαμήκη άξονα της δοκού.
•Απόκρυψη Πάντα του Άξονα Αναφοράς: Τσεκάρετε αυτό για να κρύψετε τον Άξονα Αναφοράς αυτής της Δοκού, ακόμα και όταν η Επιλογή Άποψης Μοντέλου είναι ρυθμισμένη να τον εμφανίζει.
•Διαλέξτε έναν τύπο Γραμμής και ένα χρώμα Πένας για τον Άξονα Αναφοράς της Δοκού.
Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.
