Σύμπλοκες Διατομές είναι διαθέσιμες για Τοίχους, Υποστυλώματα, Δοκούς, Συστατικά Κιγκλιδώματος ή Στοιχεία Βιβλιοθήκης.
Σημείωση: Οι Διατομές για Στοιχεία Βιβλιοθήκης είναι διαθέσιμες μόνο για GDL στοιχεία που περιλαμβάνουν δυνατότητα επιλογής διατομής - όπως τα συστατικά Τοιχοπετάσματος και Σκάλας.
Εφαρμόστε μία διατομή σε ένα στοιχείο στις ρυθμίσεις στοιχείου ή από τον Διαχειριστή Διατομής.

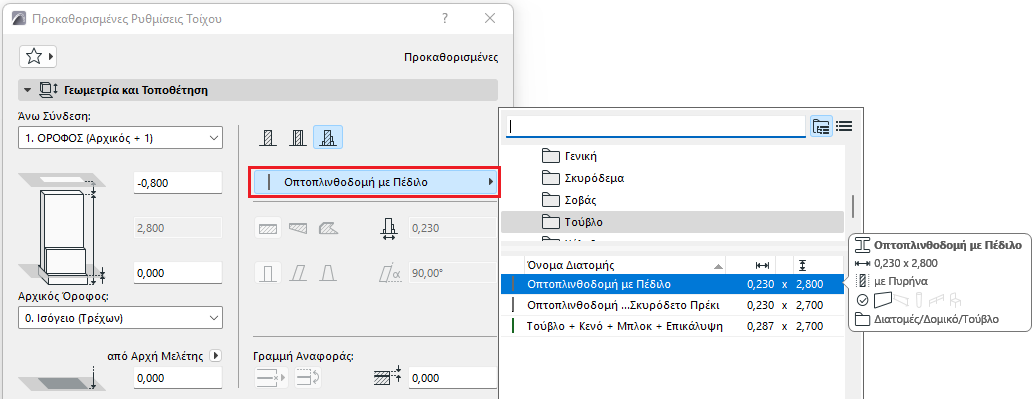

Από τις ρυθμίσεις του στοιχείου (Τοίχος, Δοκός, Υποστύλωμα):
1.Ανοίξτε τις ρυθμίσεις του στοιχείου.
2.Στο Πάνελ Γεωμετρία και Τοποθέτηση, κάντε κλικ στο εικονίδιο «Σύμπλοκη Διατομή".
3.Χρησιμοποιήστε το pop-up για να επιλέξετε μία διατομή.
Σημείωση: Αυτό το pop-up απαριθμεί τις διατομές των οποίων η ρύθμιση "χρήση με" περιλαμβάνει τον τύπο του στοιχείου σας: βλ «Χρήση Με" - ορίστε τη διαθεσιμότητα της διατομής

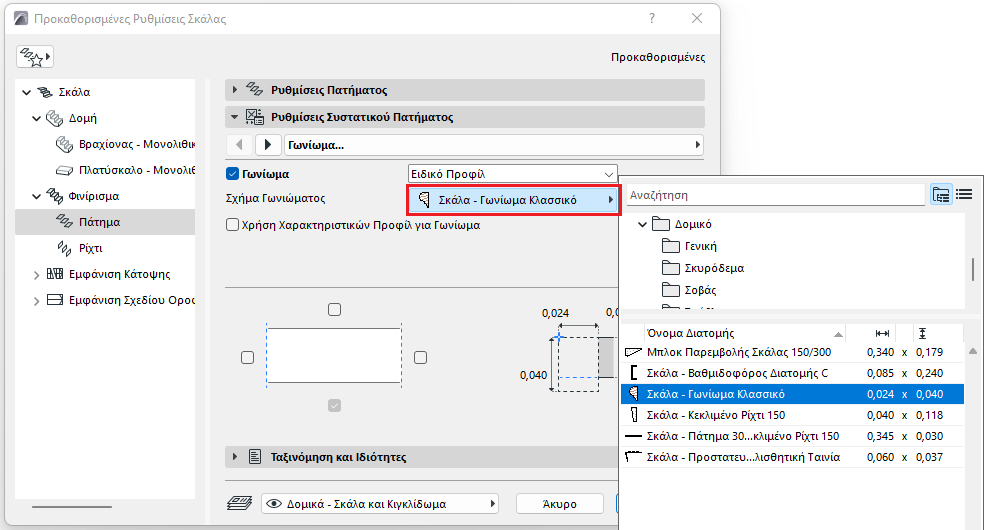

Από τις ρυθμίσεις των εξαρτημάτων (Κιγκλίδωμα, Σκάλα, Τοιχοπέτασμα):
Για παράδειγμα: επιλέξτε μία δομή διατομής για Συστατικά Κιγκλιδώματος, Πλαίσιο Τοιχοπετάσματος, Πάτημα Σκάλας.
1.Ανοίξτε τις ρυθμίσεις του στοιχείου.
2.Χρησιμοποιήστε το pop-up του εξαρτήματος για να επιλέξετε μία διατομή.

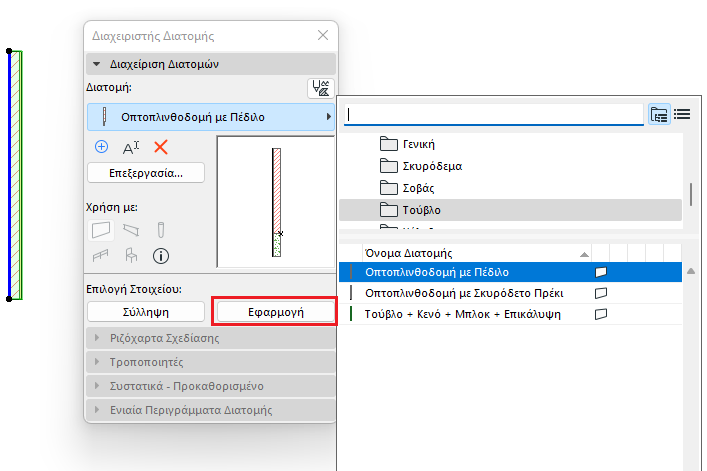

Από Διαχειριστή Διατομής
1.Στο μοντέλο, επιλέξτε ένα ή περισσότερα στοιχεία
2.Στον Διαχειριστή Διατομής, επιλέξτε από το pop-up Επιλογή Διατομής.
3.Κάντε κλικ στο Εφαρμογή.
