Επεξεργασία Σύμπλοκης Διατομής

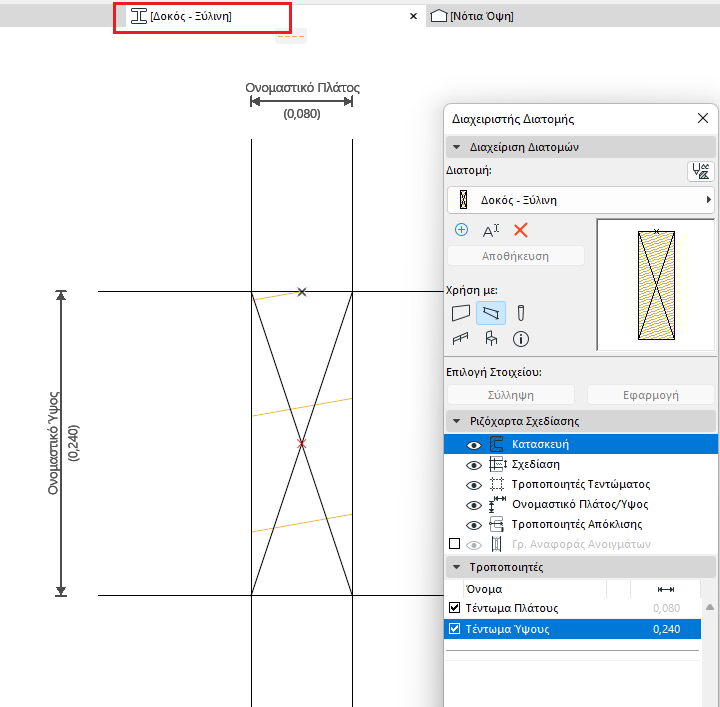

Για να επεξεργαστείτε μία Σύμπλοκη Διατομή, θα χρησιμοποιήσετε τον Επεξεργαστή Διατομής - ένα ξεχωριστό 2D παράθυρο επεξεργασίας το οποίο ανοίγει Αυτομάτως όταν ανοίγετε μία Διατομή προς επεξεργασία.
1.Ανοίξτε τον Διαχειριστή Διατομής και επιλέξτε μία διατομή προς επεξεργασία.

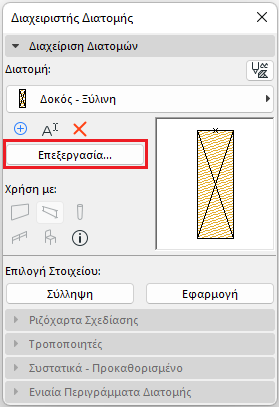

2.Κάντε κλικ στο Επεξεργασία.
Η επιλεγμένη Διατομή ανοίγει στον Επεξεργαστή Διατομής.
«Χρήση Με" - ορίστε τη διαθεσιμότητα της διατομής
Στον Επεξεργαστή Διατομής:
1.Κάντε κλικ στο Επεξεργασία

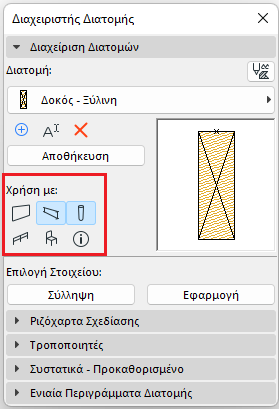

2.Κάντε κλικ σε ένα ή περισσότερα εικονίδια για να καταστήσετε αυτήν την διατομή διαθέσιμη για συγκεκριμένα εργαλεία: τοίχους, υποστυλώματα, δοκούς, εξαρτήματα κιγκλιδωμάτων ή Στοιχεία Βιβλιοθήκης.
Σημείωση: Οι Διατομές για Στοιχεία Βιβλιοθήκης είναι διαθέσιμες μόνο για GDL στοιχεία που περιλαμβάνουν δυνατότητα επιλογής διατομής - όπως τα συστατικά Τοιχοπετάσματος και Σκάλας.
Δημιουργία/Επεξεργασία Συστατικών Διατομής
Στον Επεξεργαστή Διατομής:
Χρησιμοποιήστε το εργαλείο Ράστερ για να σχεδιάσετε ή να επεξεργαστείτε την εγκάρσια τομή της σύμπλοκης διατομής. Μόνο 2D σχεδιαστικά εργαλεία είναι διαθέσιμα.

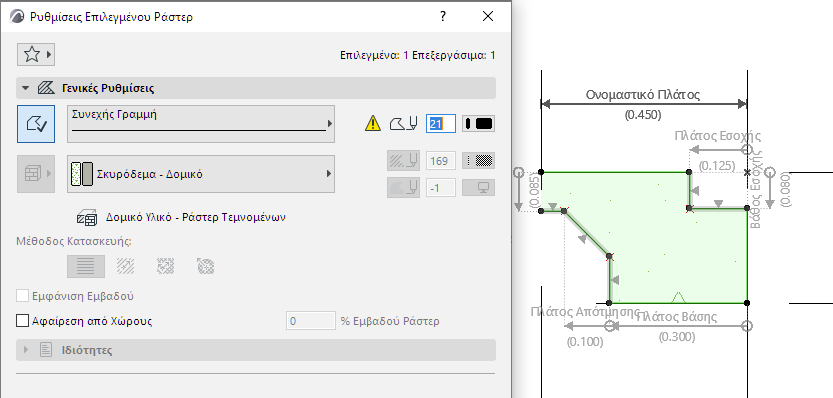

Επιλέξτε το στοιχείο ράστερ, και στη συνέχεια χρησιμοποιήστε Ρυθμίσεις Επιλογής Ράστερ για να αναθέσετε Δομικό Υλικό και τύπο Γραμμής Τεμνομένων.
•Μόνο Χαρ. Σημεία, και Ράστερ σχεδιασμένα με το εργαλείο Ράστερ, θα αποτελούν μέρος της αποθηκευμένης διατομής.
•Άλλα 2D στοιχεία που προστέθηκαν στον Επεξεργαστή Διατομής (γραμμές, διαστασιολογήσεις, κ.λπ.) μπορούν να χρησιμοποιηθούν ως τοπικά βοηθήματα σχεδίασης, αλλά δεν θα έχουν κανένα αποτέλεσμα στην τελική απεικόνιση της σύμπλοκης διατομής. Αυτά τα βοηθήματα σχεδίασης βρίσκονται στο Ριζόχαρτο Σχεδίασης “Σχεδίαση” του Διαχειριστή Διατομής.
•Τα επικαλυπτόμενα ράστερ υποστηρίζονται, και θα αποκόπτονται με βάση την Προτεραιότητα του Δομικού Υλικού τους, στο επίπεδο του τοποθετημένου στοιχείου.
•Η Αρχή Διατομής είναι ένα σημαντικό σημείο αναφοράς. Δείτε: Αρχή Διατομής στο Παράθυρο Επεξεργαστή Διατομής.
Χρησιμοποιήστε τους άλλους ελέγχους του Διαχειριστή Διατομής για να επεξεργαστείτε τη γεωμετρία και τη συμπεριφορά της Διατομής:
