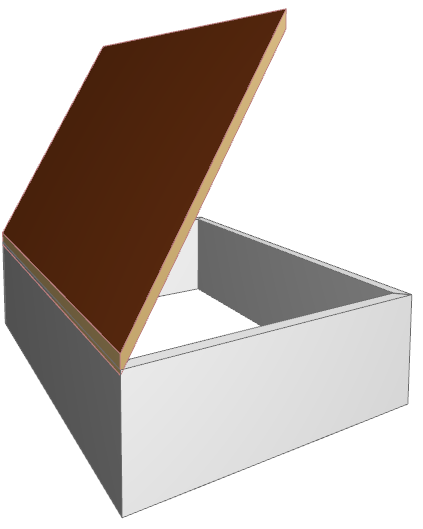

Σχεδίαση μίας Μονοεδρικής Στέγης στην Κάτοψη

Σημείωση: Εκτός από τη σχεδίαση μίας νέας Στέγης που περιγράφεται παρακάτω, μπορείτε επίσης να επιλέξετε μία Πολυεδρική Στέγη και να τη διασπάσετε σε αρκετές Μονοεδρικές Στέγες, χρησιμοποιώντας Επεξεργασία > Αναμόρφωση > Ανάλυση σε Μονοεδρικές Στέγες ή > Πρόσθετα Στέγης > Ανάλυση σε Μονοεδρικές Στέγες.

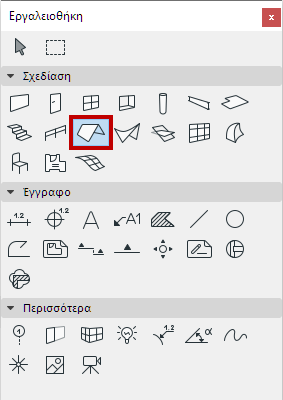

1.Επιλέξτε το Εργαλείο Στέγη.

2.Στις Ρυθμίσεις Στέγης ή στην Παλέτα Πληροφοριών, προσαρμόστε τις κύριες παραμέτρους της στέγης (π.χ. κλίση, επιφάνειες).

3.Επιλέξτε τη Μονοεδρική μέθοδο κατασκευής από τις Πληροφορίες ή από τις Ρυθμίσεις Στέγης.

4.Επιλέξτε μία από τις τρεις Μεθόδους Γεωμετρίας από την Παλέτα Πληροφοριών (Πολύγωνο, Ορθογώνιο, Ορθογώνιο Με Στροφή).

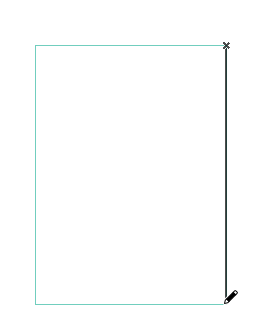

5.Στην Κάτοψη, κάντε δύο φορές κλικ για να καθορίσετε τον άξονα περιστροφής της Στέγης.

Στις περισσότερες περιπτώσεις θα θέλετε ο άξονας περιστροφής της στέγης να συμπίπτει με τη γραμμή αναφοράς κάποιου τοίχου ή με την ακμή μίας πλάκας.

6.Εμφανίζεται ο δείκτης με μορφή Μάτι. Κάντε κλικ στην πλευρά του άξονα περιστροφής, όπου θέλετε να ανεβαίνει το επίπεδο της στέγης (ή σε περίπτωση στέγης με αρνητική κλίση, προς την κατεύθυνση που κατεβαίνει).

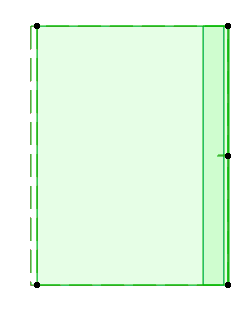

7.Σχεδιάστε το περίγραμμα της στέγης με κλικ για κάθε νέο κόμβο της στέγης Ή χρησιμοποιήστε το Μαγικό Ραβδί: κάντε κλικ σε ένα υφιστάμενο στοιχείο που θα λειτουργήσει σαν ίχνος του περιγράμματος της Στέγης.

Δείτε επίσης: Μαγικό Ραβδί.
