Εξειδίκευση Χείλους Στέγης ή Οπής Στέγης

Μπορείτε να προσαρμόσετε την επιφάνεια και/ή τη γωνία οποιουδήποτε χείλους μίας Στέγης ή του χείλους μίας οπής Στέγης. Μόλις ρυθμίσετε τις επιλογές εξειδίκευσης επιφάνειας/γωνίας, μπορείτε να επιλέξετε να εφαρμοστούν μόνον στην ακμή (χείλος) που κάνατε κλικ, σε όλες τις πλευρές του πολυγώνου που κάνατε κλικ (οπή), ή σε όλες τις ακμές (χείλη) της στέγης.

1.Επιλέξτε τη Στέγη.

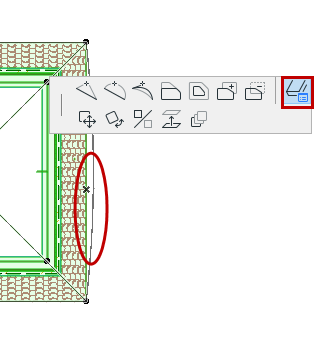

2.Κάντε κλικ στη γραμμή περιγράμματος της Στέγης (όχι στον άξονα περιστροφής!) για να εμφανιστεί μία ΜικροΠαλέτα.

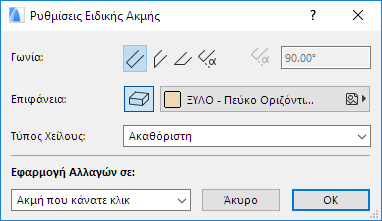

3.Επιλέξτε το εικονίδιο Ρυθμίσεις Ειδικής Ακμής για να ανοίξει ο διάλογος.

Δείτε το βίντεο

Ειδική Γωνία Χείλους Στέγης

Γωνία: Επιλέξτε μία γωνία για το χείλος της στέγης (κατακόρυφη, οριζόντια, κάθετη, ειδική). Αν επιλέξετε ειδική, εισάγετε την επιθυμητή τιμή γωνίας στο πεδίο στα δεξιά.

Σημείωση: Σε μία στέγη που δεν είναι επίπεδη μπορείτε να ορίσετε μία οριζόντια γωνία, μόνον εάν η επιλεγμένη ακμή είναι παράλληλη στον άξονα περιστροφής.

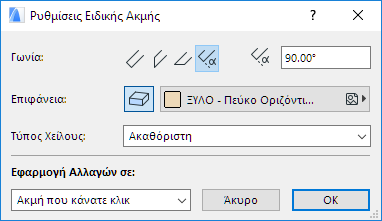

Σημείωση: Εάν έχετε κάνει κλικ σε μία ακμή η οποία είναι η κοινή ακμή δύο επιλεγμένων μονοεδρικών στεγών, διατίθεται η πρόσθετη επιλογή “Υπό Γωνία”. Επιλέξτε την για να δημιουργήσετε μία λοξή άρθρωση κατά μήκος των επιλεγμένων ακμών στέγης.

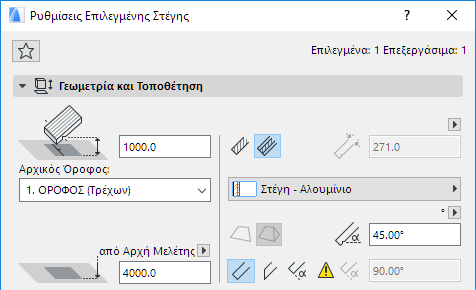

Εάν εφαρμόσετε εδώ μία γωνία χείλους που διαφέρει από την προκαθορισμένη γωνία χείλους στέγης (ορίζεται στις Ρυθμίσεις Στέγης), το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Στέγης θα υποδεικνύει ότι έχει εφαρμοστεί μία ειδική γωνία χείλους.

Εάν αργότερα αλλάξετε τη γωνία Χείλους στις Ρυθμίσεις Στέγης, ενώ ο διάλογος παραμένει ανοικτός, το κίτρινο επίθεμα (που υποδεικνύει “ειδικό χείλος”) παίρνει μία κόκκινη σκιά. Αυτό σημαίνει, ότι η γωνία χείλους Στέγης πρόκειται να αλλάξει: θέλετε την εφαρμογή των αλλαγών και στις προσαρμοσμένες (ειδικές) ακμές; Εάν ναι, τσεκάρετε το κουτάκι στο κάτω μέρος των Ρυθμίσεων Στέγης (Εφαρμογή αλλαγών και σε ειδικές έδρες/ακμές). Εάν δεν τσεκάρετε το κουτάκι, οι ειδικές γωνίες έδρας/ακμής θα παραμείνουν ως είχαν.

Ειδική Επιφάνεια Χείλους Πλάκας

Σημείωση: Εξ ορισμού, το υλικό Επιφάνειας που εφαρμόζεται σε ένα χείλος Πλάκας πηγάζει από το Δομικό Υλικό που ανατέθηκε στην Πλάκα. Μπορείτε να χρησιμοποιήσετε την υπερισχύουσα επιφάνεια για όλα τα χείλη της Στέγης, χρησιμοποιώντας τους ελέγχους στο Πάνελ Μοντέλο των Ρυθμίσεων Στέγης. Οι Ρυθμίσεις Ειδικής Ακμής προσφέρουν μία περαιτέρω εξειδίκευση της επιφάνειας για ένα ή για περισσότερα Χείλη Στέγης.

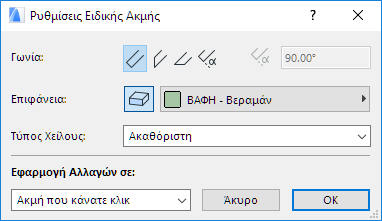

Επιφάνεια: Κάντε κλικ στο κουμπί υπερισχύουσα Επιφάνεια και στη συνέχεια επιλέξτε μία ειδική επιφάνεια για το χείλος(η) στέγης.

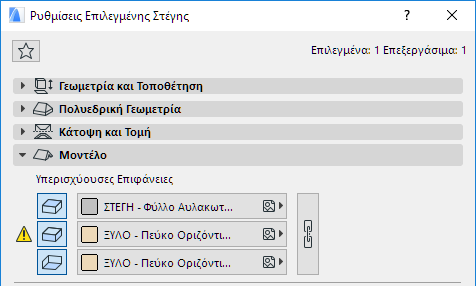

Εδώ, εάν σε οποιοδήποτε χείλος εφαρμόσετε μία επιφάνεια η οποία διαφέρει από την επιφάνεια χείλους που καθορίστηκε στο πάνελ Μοντέλο των Ρυθμίσεων Στέγης (ή στο Δομικό Υλικό), το πάνελ Μοντέλο θα υποδεικνύει (με ένα κίτρινο επίθεμα) ότι έχετε εφαρμόσει μία ειδική επιφάνεια χείλους.

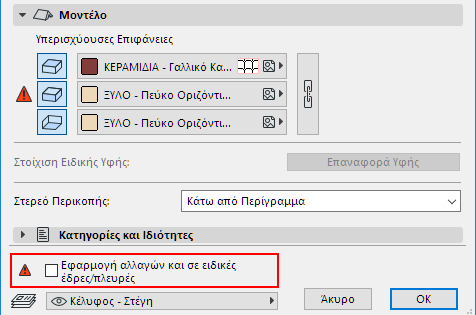

Εάν στις Ρυθμίσεις Στέγης αντικαταστήσετε την επιφάνεια Χείλους Στέγης, ενώ ο διάλογος παραμένει ανοικτός, το κίτρινο επίθεμα (που υποδεικνύει “ειδικό χείλος”) παίρνει μία κόκκινη σκιά: αυτό σημαίνει ότι η γενική ρύθμιση χείλους της Στέγης πρόκειται να αλλάξει: θέλετε να εφαρμόσετε αυτή την υπερισχύουσα επιφάνεια σε όλες τις ακμές, συμπεριλαμβανομένων και των ειδικών ακμών;

Εάν ναι, τσεκάρετε το κουτάκι στο κάτω μέρος των Ρυθμίσεων Στέγης (Εφαρμογή αλλαγών και σε ειδικές έδρες/ακμές). Εάν δεν τσεκάρετε το κουτάκι, οι ειδικές επιφάνειες χείλους θα παραμείνουν ως είχαν.

Ειδικός Τύπος Χείλους Στέγης

Τύπος Χείλους: Προαιρετικά, επιλέξτε έναν τύπο για το χείλος στέγης.

Ο τύπος Χείλους Στέγης που καθορίσατε εδώ, μπορεί να χρησιμοποιηθεί ως παράμετρος σε όλες τις λειτουργίες υπολογισμών του Archicad. Για παράδειγμα, μπορείτε να προσθέσετε “Μήκος Γείσων” και “Μήκος Αετωμάτων” ως παραμέτρους ενός Διαδραστικού Πίνακα που αναφέρεται σε στέγες.

Για επεξηγήσεις που αφορούν τους τύπους χείλους, δείτε Παράμετροι Λίστας Στέγης.

Εφαρμογή Αλλαγών

Εφαρμογή Αλλαγών σε: μόλις έχετε κάνει τις απαραίτητες ρυθμίσεις, επιλέξτε τις ακμές στις οποίες θα εφαρμόσετε αυτές τις αλλαγές:

•Ακμή που κάνατε κλικ: οι επιλογές που θα κάνετε πιο κάτω (γωνία, υλικό, τύπος χείλους) θα εφαρμοστούν μόνο στην ακμή (χείλος) στην οποία όταν κάνατε κλικ εμφανίστηκε η ΜικροΠαλέτα.

•Επιλεγμένο Πολύγωνο: οι επιλογές που κάνατε θα εφαρμοστούν μόνο στις πλευρές του πολυγώνου που επιλέξατε (της στέγης ή της οπής).

•Όλες τις Ακμές: οι επιλογές που κάνατε θα εφαρμοστούν σε όλες τις ακμές (χείλη) της στέγης και των οπών της.

Κάντε κλικ στο OK για να εφαρμοστούν οι αλλαγές.
