Περικοπή Στοιχείων από Στέγη: Χειροκίνητη Περικοπή

Εάν θέλετε περικοπή ενός ή περισσότερων στοιχείων μοντέλου από μία συγκεκριμένη Στέγη ή Κέλυφος, χρησιμοποιήστε τη ροή εργασίας Χειροκίνητης Περικοπής, αποφασίζοντας επίσης για τα τμήματα των στοιχείων που θα διατηρηθούν (π.χ. εντός ή εκτός).

Για τη λογική της αυτόματης περικοπής αρκετών επιλεγμένων στοιχείων, σε ένα βήμα, δείτε: Περικοπή Πολλαπλής Επιλογής Στοιχείων: Αυτόματη Περικοπή.

Για την κανονική εντολή περικοπής στοιχείου, δείτε: Περικοπή Στοιχείων Χρησιμοποιώντας Ψαλίδι.

Χειροκίνητη Περικοπή: Παράδειγμα

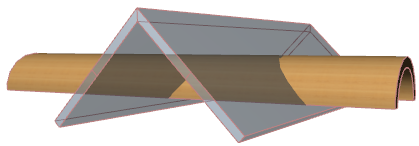

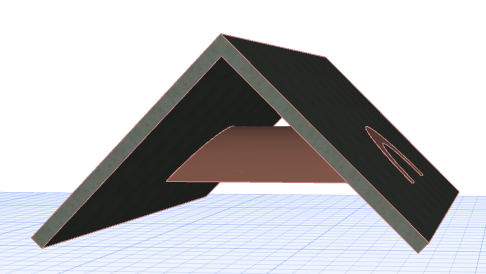

Ας υποθέσουμε ότι έχετε δύο τεμνόμενα Κελύφη. Ένα Κέλυφος σχήματος V και ένα Κέλυφος-Σήραγγα που το διαπερνά. Θέλετε να περικοπούν, ώστε

•να διατηρηθεί μόνον το τμήμα της Σήραγγας που βρίσκεται εντός του Κελύφους-V

•τα εξωτερικά τμήματα της σήραγγας να εξαλειφθούν και

•το Κέλυφος-V να κοπεί, ώστε να ανοίξουν οπές για τη σήραγγα

Η λογική αυτόματης περικοπής δεν θα είναι ικανοποιητική, διότι θα ολοκληρωθεί με το εσωτερικό τμήμα να λείπει, το οποίο δεν είναι αυτό που θέλετε:

Δείτε: Περικοπή Πολλαπλής Επιλογής Στοιχείων: Αυτόματη Περικοπή.

Αντί αυτής, χρησιμοποιήστε την ακόλουθη διαδικασία περικοπής:

1.Επιλέξτε το Κέλυφος που θέλετε να περικοπεί (τη σήραγγα).

2.Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).

3.Τώρα πρέπει να επιλέξετε το στοιχείο περικοπής.

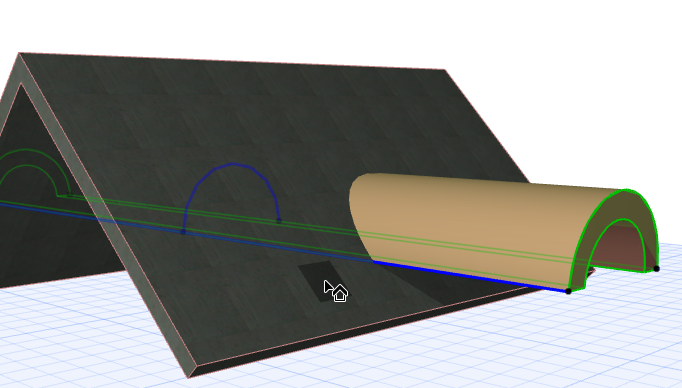

Σημειώστε ότι ο κέρσορας έχει πάρει τη μορφή μίας μικρής στέγης. Χρησιμοποιήστε τον για να κάνετε κλικ στο στοιχείο που θα χρησιμοποιήσετε ως στοιχείο περικοπής (το Κέλυφος-V, με κόκκινη οπτική πληροφόρηση).

Σημείωση: Εάν τα Στερεά Περικοπής δεν είναι ενεργοποιημένα, θα εμφανιστούν αυτομάτως, για όλη τη λειτουργία περικοπής.

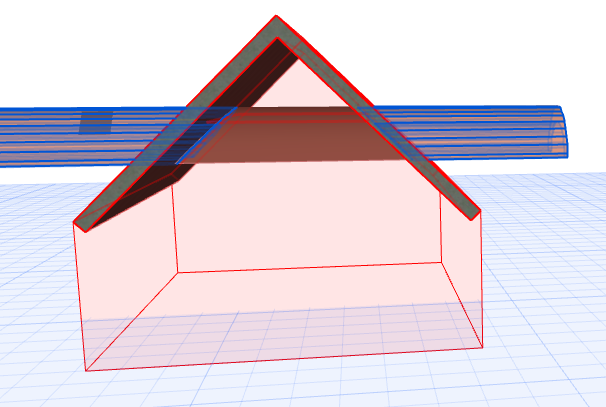

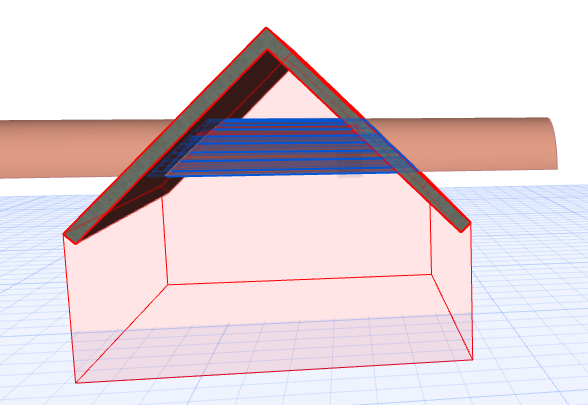

•Τώρα πρέπει να επιλέξετε το τμήμα της σήραγγας που θέλετε να διατηρηθεί. Πηγαίνετε τον κέρσορα πάνω από τα τμήματα της σήραγγας (εντός και εκτός του Κελύφους-V) και δείτε την μπλε οπτική πληροφόρηση που τα αναγνωρίζει: αυτό σας υποδεικνύει τις επιλογές που έχετε για τα τμήματα της σήραγγας που μπορούν να διατηρηθούν μετά την περικοπή:

4.Θέλετε να διατηρηθεί το τμήμα που είναι εντός. Επομένως, κάντε κλικ σε αυτό το τμήμα. Η περικοπή εκτελείται.

Σημείωση: Εναλλακτικά, κάντε ctrl-κλικ σε ένα από τα τμήματα για να το εξαλείψετε. Η οπτική πληροφόρηση θα δείχνει πάντα μπλε το τμήμα που θα διατηρηθεί.

Τώρα πρέπει να γίνει περικοπή του άλλου στοιχείου, του Κελύφους-V, ώστε να κοπούν οι οπές για τη σήραγγα. Επαναλάβετε τη διαδικασία περικοπής:

1.Επιλέξτε το Κέλυφος που θέλετε να περικοπεί (το Κέλυφος-V).

2.Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).

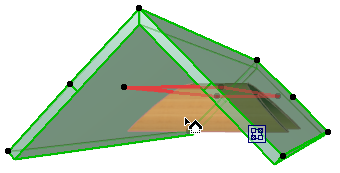

3.Με τον κέρσορα μικρή στέγη πρέπει να επιλέξετε το στοιχείο περικοπής, σε αυτήν την περίπτωση τη σήραγγα. Θα απεικονιστεί με την κόκκινη οπτική πληροφόρηση.

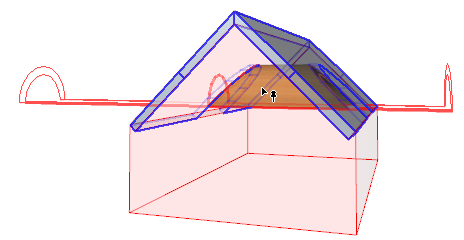

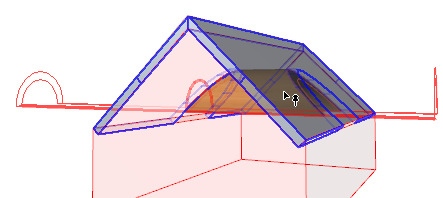

4.Επιλέξτε το τμήμα του Κελύφους-V που θέλετε να διατηρήσετε. Μετακινήστε τον κέρσορα και δείτε την μπλε οπτική πληροφόρηση να δείχνει τα τμήματα που μπορούν να διατηρηθούν μετά από την περικοπή:

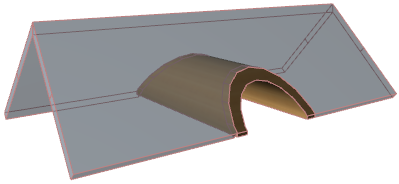

5.Κάντε κλικ στο τμήμα του Κελύφους-V που θέλετε να διατηρήσετε. Η περικοπή εκτελείται.
