Περικοπή Πολλαπλής Επιλογής Στοιχείων: Αυτόματη Περικοπή
Χρησιμοποιήστε τη ροή εργασίας αυτόματης Περικοπής, εάν θέλετε η περικοπή των πολλών επιλεγμένων στοιχείων μεταξύ τους να γίνει με τη χρήση της προκαθορισμένης λογικής περικοπής, χωρίς ιδιαίτερες απαιτήσεις για τα τμήματα που θα διατηρηθούν και για εκείνα που θα αφαιρεθούν, καθώς και για τη Στέγη ή το Κέλυφος που θα εκτελέσει τις εργασίες περικοπής.
Για μία πιο συγκεκριμένη ροή εργασίας σε ειδικές καταστάσεις, δείτε: Περικοπή Στοιχείων από Στέγη: Χειροκίνητη Περικοπή.
Για την κανονική εντολή περικοπής στοιχείου, δείτε: Περικοπή Στοιχείων Χρησιμοποιώντας Ψαλίδι.
Η προκαθορισμένη λογική περικοπής λειτουργεί ως εξής:

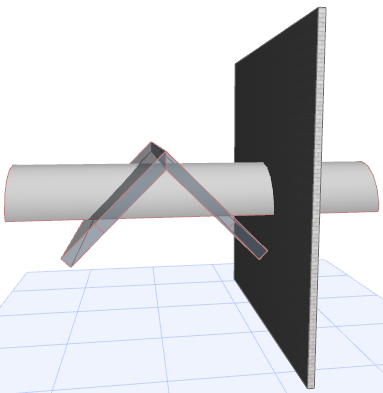

1.Επιλέξτε πολλά στοιχεία, στα οποία περιλαμβάνονται μία ή περισσότερες Στέγες ή Κελύφη.

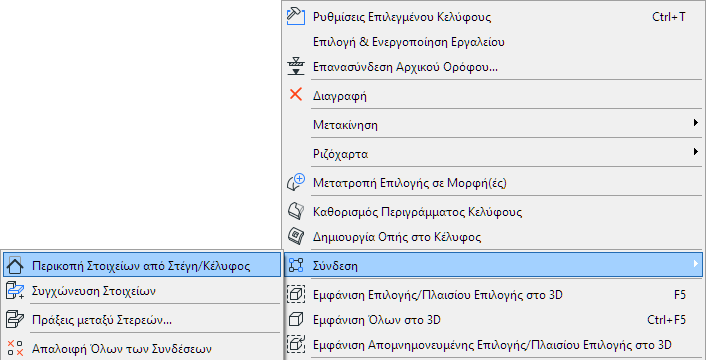

2.Επιλέξτε την εντολή Σχεδίαση > Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (ή από το θεματικό μενού, ή από την Τυπική γραμμή εργαλείων).
3.Από τον διάλογο Περικοπή Στοιχείων, επιλέξτε το προκαθορισμένο Χρήση Στεγών/Κελυφών από τρέχουσα επιλογή και πατήστε Περικοπή.

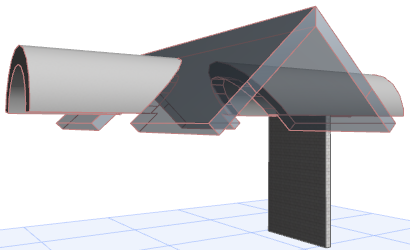

4.Το Archicad θα χρησιμοποιήσει αυτομάτως όλες τις Στέγες και τα Κελύφη της επιλογής για περικοπή μεταξύ τους, καθώς και με τα άλλα επιλεγμένα στοιχεία μοντέλου, ως εξής:
•Οι Στέγες και τα Κελύφη περικόπτονται μεταξύ τους, ώστε να εξαλειφθούν οποιαδήποτε τμήματα στοιχείου εμπίπτουν στο στερεό περικοπής του άλλου. Δηλαδή, τα "εκτός" τμήματα παραμένουν. Ό,τι είναι εντός, αποκόπτεται. Η προτεραιότητα αλληλοτομίας μεταξύ περικοπτόμενων Στεγών και Κελυφών προσδιορίζεται από τα αντίστοιχα Δομικά Υλικά τους.
•Τα στερεά περικοπής των Στεγών και Κελυφών που εμπλέκονται, συγχωνεύονται σε ένα μεμονωμένο στερεό περικοπής.
•Αυτό το στερεό περικοπής συνεχίζει την κοπή των στοιχείων μοντέλου που δεν είναι Στέγη ή Κέλυφος (π.χ. Τοίχοι), ώστε οτιδήποτε βρίσκεται εκτός της δομής Στέγης/Κελύφους να εξαλειφθεί.
Αυτή η διαδικασία υλοποιείται αυτομάτως και αμέσως, χωρίς οποιαδήποτε περαιτέρω δική σας ενέργεια.
Δείτε τις ακόλουθες περιγραφές:
