Επίπεδο Τομής για Κάτοψη (Γενική Ρύθμιση)

Στην Κάτοψη, τα 3D κατασκευαστικά στοιχεία (Τοίχοι, Τοιχοπετάσματα, Υποστυλώματα, Δοκοί και Στέγες) εμφανίζονται σαν να έχουν κοπεί θεωρητικά από ένα οριζόντιο επίπεδο. Αυτό είναι το Επίπεδο Τομής για Κάτοψη.

Το προκαθορισμένο ύψος του Επιπέδου Τομής, μετρημένο από τη βάση του τρέχοντος ορόφου, εξαρτάται από τις τοπικές αρχιτεκτονικές παραδοχές, αλλά μπορείτε να ορίσετε οποιοδήποτε Επίπεδο Τομής για Κάτοψη για το τρέχον παράθυρο, χρησιμοποιώντας τον διάλογο Επίπεδο Τομής για Κάτοψη.

Για να ρυθμίσετε το Επίπεδο Τομής, πηγαίνετε στο Έγγραφο > Επίπεδο Τομής για Κάτοψη.

Δείτε επίσης: Ρυθμίσεις Επίπεδου Τομής για Κάτοψη.

Σημείωση: Το Επίπεδο Τομής δεν επιδρά στην απεικόνιση των: Ανάγλυφο, Πλάκα ή Αντικείμενο. Εντούτοις, GDL Αντικείμενα προγραμματίζονται να εμφανίζονται σύμφωνα με τις Ρυθμίσεις για το Επίπεδο Τομής για Κάτοψη.

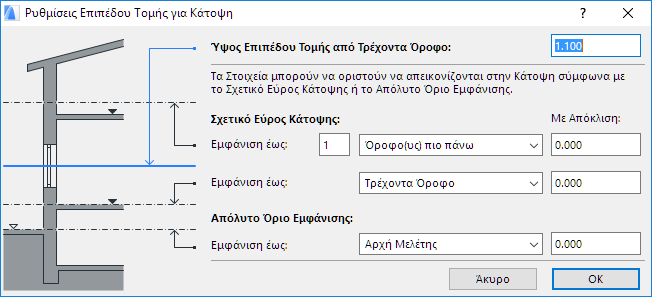

Εισάγετε μία τιμή για το “Ύψος Επιπέδου Τομής από Τρέχοντα Όροφο”.

Αν θέλετε όλα τα κατασκευαστικά στοιχεία στο σύνολό τους να εμφανίζονται σε όλους τους ορόφους (προκαθορισμένη ρύθμιση για τα κατασκευαστικά στοιχεία), οι υπόλοιπες ρυθμίσεις του διαλόγου Επίπεδο Τομής για Κάτοψη δεν είναι ουσιαστικές.

Το Σχετικό Εύρος Κάτοψης και το Απόλυτο Όριο Εμφάνισης - οι άλλες Ρυθμίσεις του Επιπέδου Τομής για Κάτοψη - έχουν ουσία, όταν κάποιο από τα κατασκευαστικά στοιχεία ορίζεται να έχει περιορισμένη προβολή.

Οι ρυθμίσεις για το Επίπεδο Τομής για Κάτοψη είναι γενικές, δηλαδή οι τρέχουσες ρυθμίσεις εφαρμόζονται σε όλους τους ορόφους της μελέτης. Μόλις ορίσετε το γενικό Επίπεδο Τομής για Κάτοψη, μπορείτε να μικρο-ρυθμίσετε την Εμφάνιση στην Κάτοψη των μεμονωμένων κατασκευαστικών στοιχείων (μόνο Τοίχοι, Υποστυλώματα, Δοκοί και Στέγες) στους δικούς τους διαλόγους Ρυθμίσεων Στοιχείου.

Για περισσότερες πληροφορίες, δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή.

Ορισμός Διαφορετικών Επιπέδων Τομής για Κάτοψη στις Διάφορες Απόψεις

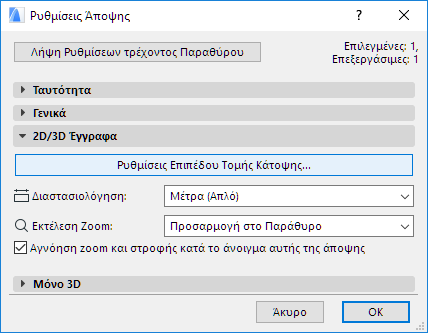

Για κάθε άποψη, μπορείτε να καθορίσετε ένα μοναδικό Επίπεδο Τομής για Κάτοψη, αν απαιτείται, χρησιμοποιώντας τους ελέγχους για το Επίπεδο Τομής για Κάτοψη που βρίσκονται στις Ρυθμίσεις Άποψης.
