Εμφάνιση στην Κάτοψη (Ρυθμίσεις Στοιχείου)

Σχετικό με Τοίχο, Δοκό, Υποστύλωμα, Στέγη, Κέλυφος, Μορφή.

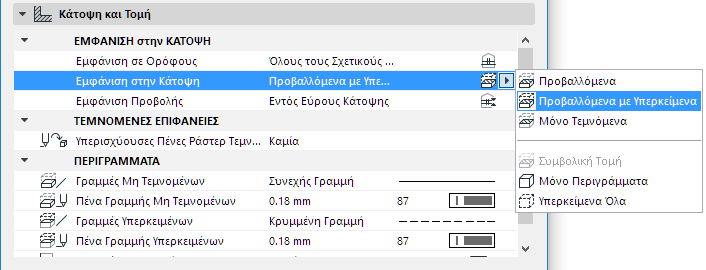

Χρησιμοποιήστε το pop-up Εμφάνιση στην Κάτοψη από το πάνελ Κάτοψη και Τομή του διαλόγου Ρυθμίσεων Εργαλείου του στοιχείου.

Οι επιλογές ποικίλουν ανάλογα με το στοιχείο.

Προβαλλόμενα με Υπερκείμενα

Δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου (π.χ., ως τομή στο επίπεδο του Επιπέδου Τομής για Κάτοψη), συν το υπερκείμενο τμήμα του στοιχείου (δηλ. το τμήμα του στοιχείου που βρίσκεται πάνω από το Επίπεδο Τομής για Κάτοψη) και το μη τεμνόμενο (προς τα κάτω) τμήμα του.

Σημείωση: Το “Προβαλλόμενα με Υπερκείμενα” είναι η προκαθορισμένη ρύθμιση εμφάνισης για κεκλιμένα ή σύμπλοκα υποστυλώματα και τοίχους, καθώς και για όλες τις στέγες και τις δοκούς.

Προβαλλόμενα

Δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου, συν το μη τεμνόμενο (προς τα κάτω) τμήμα του.

Αν επιλέξετε μία από αυτές τις επιλογές “προβαλλομένων” (Προβαλλόμενα με Υπερκείμενα ή Προβαλλόμενα), μπορείτε αργότερα να καθορίσετε την έκταση της προβολής, χρησιμοποιώντας τις επιλογές Εμφάνιση Προβολής.

Για περισσότερες πληροφορίες, δείτε: Εμφάνιση Προβολής.

Μόνο Τεμνόμενα

Δείχνει μόνο το τεμνόμενο τμήμα, όπως τέμνεται με το Επίπεδο Τομής για Κάτοψη. (Διαθέσιμο για κατασκευαστικά στοιχεία. Δεν είναι διαθέσιμο για παράθυρα ή πόρτες).

Διατίθενται μερικές πρόσθετες επιλογές εμφάνισης:

Συμβολική Τομή

(Διαθέσιμη μόνο για απλούς ευθύγραμμους Τοίχους, Ανοίγματα, και για κατακόρυφα ή σύμπλοκα Υποστυλώματα.)

Ολόκληρη η προβολή κάτοψης θα εμφανιστεί ως κοπή, χρησιμοποιώντας τα χαρακτηριστικά γραμμής τεμνομένων και ράστερ τεμνομένων, ανεξάρτητα από την κατακόρυφη θέση των στοιχείων.

Αυτή η επιλογή είναι διαθέσιμη μόνον εάν ο έλεγχος Εμφάνιση σε Ορόφους είναι ρυθμισμένη σε Μόνο στον Αρχικό Όροφο. Οι ρυθμίσεις του Επιπέδου Τομής για Κάτοψη δεν επηρεάζουν την εμφάνιση αυτών των στοιχείων.

Μόνο Περιγράμματα

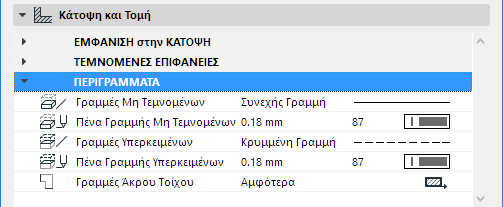

Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου, χρησιμοποιώντας τα χαρακτηριστικά για τα μη τεμνόμενα του στοιχείου. Τα χαρακτηριστικά Μη Τεμνομένων ορίζονται για κάθε στοιχείο χρησιμοποιώντας τους ελέγχους της ενότητας “ΠΕΡΙΓΡΑΜΜΑΤΑ” του πάνελ Κάτοψη και Τομή του διαλόγου Ρυθμίσεων του στοιχείου.

Υπερκείμενα Όλα

Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου χρησιμοποιώντας τα χαρακτηριστικά για τα υπερκείμενα του στοιχείου. Τα χαρακτηριστικά των Υπερκειμένων ορίζονται για κάθε στοιχείο, χρησιμοποιώντας τους ελέγχους της ενότητας “ΠΕΡΙΓΡΑΜΜΑΤΑ” (πάνελ Κάτοψη και Τομή, του διαλόγου Ρυθμίσεων του στοιχείου).
