Καθορισμός Αναφοράς Σημαδιού για Σημάδι Πηγής

Ακολουθήστε τα παρακάτω βήματα για να καθορίσετε την αναφορά των σημαδιών πηγής Τομής, Όψης, Εσωτερικής Όψης, Λεπτομέρειας και Φύλλου Εργασίας.

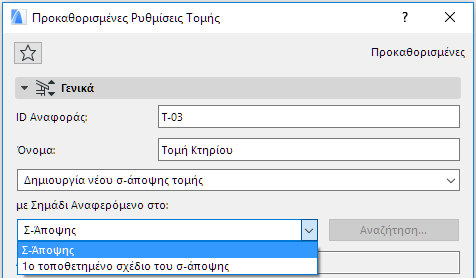

Όταν τοποθετείτε στην Κάτοψη ένα νέο σημάδι πηγής για να δημιουργήσετε ένα σ-άποψης, οι Προκαθορισμένες Ρυθμίσεις του εργαλείου σας παρέχουν δύο δυνατότητες ορισμού της Αναφοράς Σημαδιού:

•στο Σ-Άποψης ή στο

•1ο τοποθετημένο σχέδιο του σ-άποψης “Πρώτο” σημαίνει το ανώτερο ιεραρχικά σχέδιο στο Βιβλίο Πινακίδων του Πλοηγού που μπορεί να επιλεγεί.

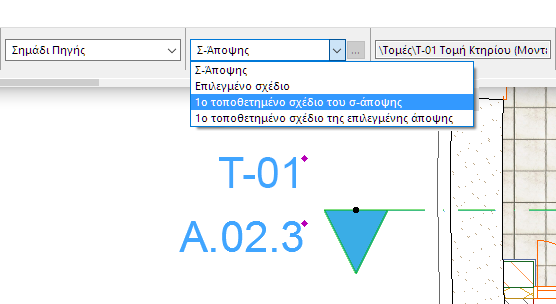

Για παράδειγμα, η παρακάτω Τομή ορίστηκε να εμφανίζει τις πληροφορίες του πρώτου τοποθετημένου σχεδίου που δημιουργήθηκε από αυτό το σ-άποψης.

Αν επιλέξετε “1ο τοποθετημένο σχέδιο” και δεν έχει τοποθετηθεί ακόμα κανένα σχέδιο, το σημάδι θα δείχνει ένα αυτοκείμενο (όπως το #ΣχδID) και μόλις τοποθετηθεί το σχέδιο, αυτό το αυτοκείμενο θα αντικατασταθεί από τις σχετικές πληροφορίες.

Η ίδια πληροφορία σημαδιού εμφανίζεται στο πάνελ Σημάδι του διαλόγου Ρυθμίσεις Τομής.

Αν επιλέξετε ένα ήδη τοποθετημένο σημάδι πηγής και ανοίξετε τις Ρυθμίσεις του εργαλείου ή την Παλέτα Πληροφοριών, έχετε δύο πρόσθετες δυνατότητες, επειδή το σ-άποψης μπορεί να έχει πολλά σχέδια ή απόψεις που δημιουργήθηκαν από αυτό:

•το Επιλεγμένο σχέδιο

•το 1ο τοποθετημένο σχέδιο της επιλεγμένης άποψης

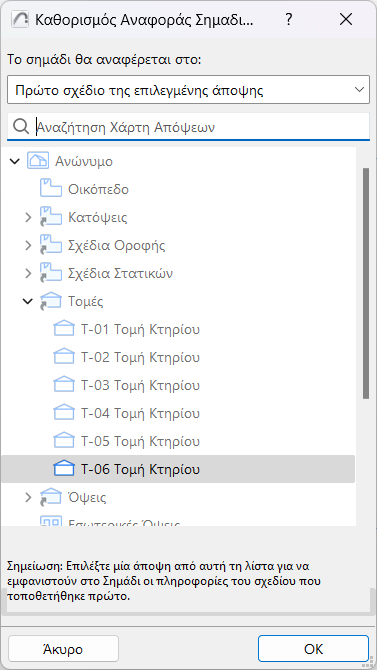

Η επιλογή μίας από αυτές τις δύο δυνατότητες, εμφανίζει ένα διάλογο καταλόγου που δείχνει το Βιβλίο Πινακίδων ή τον Χάρτη Απόψεων του Πλοηγού. Δυνατότητα επιλογής έχουν τα σχέδια/απόψεις που δημιουργήθηκαν από το επιλεγμένο σ-άποψης Τομής, ενώ τα άλλα στοιχεία είναι γκρίζα και δεν μπορούν να επιλεγούν.

Σημείωση: Η δυνατότητα αναφοράς σε μία άποψη διατίθεται για την περίπτωση που το επιθυμητό Σχέδιο βρίσκεται στο Βιβλίο Πινακίδων μίας άλλης μελέτης (και επομένως δεν βρίσκεται στη λίστα του διαλόγου “Καθορισμός Αναφοράς Σημαδιού”).

Δείτε: Τοποθέτηση άποψης από εξωτερική μελέτη Archicad (εντολή μενού).

Επειδή δεν μπορείτε να αναφερθείτε στο πραγματικό σχέδιο, μπορείτε να αναφερθείτε στην Άποψη (στην τρέχουσα μελέτη) από την οποία δημιουργήθηκε το Σχέδιο (στην άλλη μελέτη). Το σημάδι θα δείχνει τα σχεδιαστικά δεδομένα του πρώτου σχεδίου που δημιουργήθηκε από αυτήν την άποψη σαν ΑυτοΚείμενο (δηλ. #Όνομα Σχεδίου, #ΣχδID). Μόλις το Βιβλίο Πινακίδων που περιέχει το αναφερόμενο σχέδιο ανοίξει παράλληλα με τη μελέτη που περιέχει το σημάδι, το σημάδι θα συμπληρωθεί με τα σωστά σχεδιαστικά δεδομένα.

Η πληροφορία σύνδεσης που θα εμφανιστεί στο σημάδι επιθεωρείται στο πεδίο κειμένου Αναφορά σε, όσο χρόνο το αναφερόμενο στοιχείο (όπως ένα σχέδιο) υπάρχει στη μελέτη.
