Δημιουργία Ομάδας Εσωτερικής Όψης

Οι Εσωτερικές Όψεις δημιουργούνται συνήθως σε ομάδες (π.χ. τέσσερις ΕΟψεις δημιουργούνται από την τοποθέτηση μίας πολυγωνικής τεσσάρων τμημάτων γύρω από ένα δωμάτιο).

Μία ΕΟψη που δημιουργήθηκε χρησιμοποιώντας μία από τις μεθόδους εισαγωγής, πολύγωνο ή ορθογώνιο, θα έχει ένα ξεχωριστό σ-άποψης ΕΟψης για κάθε τμήμα της γραμμής. Κάθε άποψη δημιουργείται κάθετα στο τμήμα.

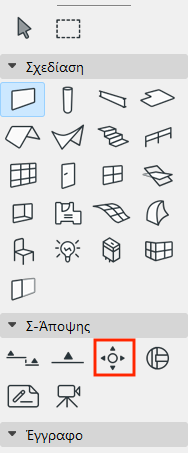

1.Ενεργοποιήστε το εργαλείο Εσωτερική Όψη.

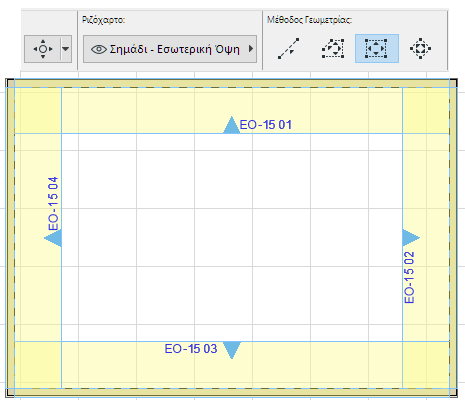

2.Χρησιμοποιήστε τη μέθοδο εισαγωγής Ορθογωνική ή ΠολυΓΡΑΜΜΗ για να σχεδιάσετε τα Όρια Δωματίου, ή κάντε space-κλικ σε έναν Χώρο.

Το ορθογώνιο/γραμμή/πολυγωνική που προκύπτει αναπαριστά τα Όρια Δωματίου της ομάδας Εσωτερικής Όψης.

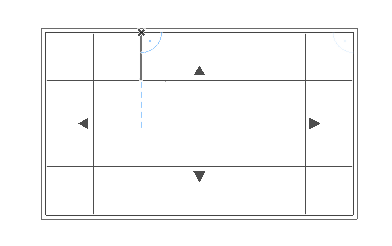

3.Μετακινήστε τον κέρσορα στην επιθυμητή θέση άποψης. Τα βέλη στην οπτική πληροφόρηση υποδεικνύουν την κατεύθυνση θέασης του σ-άποψης Εσωτερικής Όψης που προκύπτει.

4.Κάντε κλικ για να τοποθετήσετε το σημάδι(ια) ΕΟψης.

Οι Εσωτερικές Όψεις χρησιμοποιούν ένα δικό τους Σημάδι ΕΟψης, το οποίο είναι ένα GDL αντικείμενο με επεξεργάσιμες παραμέτρους.

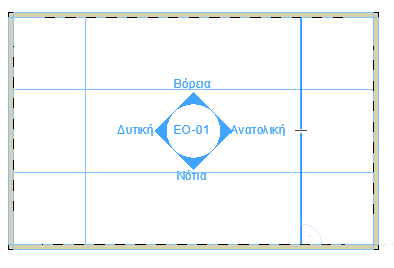

Το(α) Σημάδι(α) ΕΟψης τοποθετείται στο μέσο κάθε τμήματος της γραμμής ΕΟψης ή στο κέντρο του δωματίου.

Για να καθορίσετε το στυλ και τη θέση ενός Σημαδιού, χρησιμοποιήστε τους ελέγχους του πάνελ Σημάδι στις Ρυθμίσεις Εσωτερικής Όψης. Για κάποιο ή για όλα τα σ-άποψης, μπορείτε προαιρετικά να μην εμφανίσετε το σημάδι, διαλέγοντας την επιλογή Χωρίς Σημάδι σε αυτό το πάνελ.

Δείτε: Εσωτερική Όψη - Πάνελ Σημάδι.

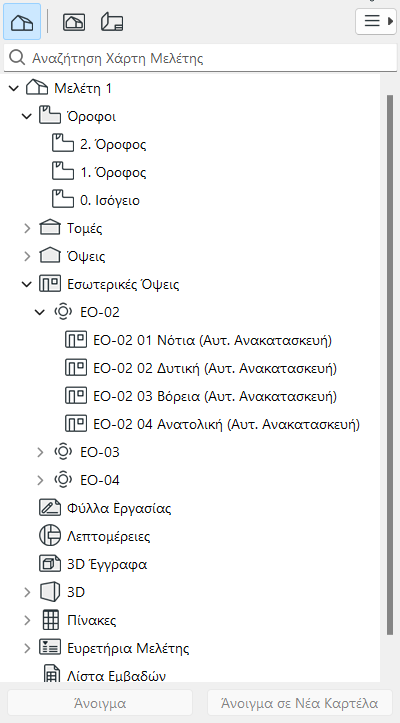

5.Η νέα ομάδα των σ-άποψης δημιουργείται και εμφανίζεται σε μία λίστα του Χάρτη Μελέτης.

Κάθε νέο σ-άποψης ΕΟψης ανατίθεται σε μία Ομάδα ΕΟψης, ακόμα και αν η Ομάδα περιλαμβάνει μόνο ένα σ-άποψης.

Η Ομάδα ΕΟψης αναφέρεται αυτομάτως στο δικό της υποσύνολο στον Χάρτη Μελέτης.

Δεν μπορείτε να μετακινήσετε μεμονωμένα σ-άποψης ΕΟψης από μία Ομάδα σε μία άλλη.

Οι ΕΟψεις αντιμετωπίζονται ως ομάδα για σκοπούς αρίθμησης, εμφάνισης, Εμφάνισης σε Ορόφους, Ριζόχαρτων, λειτουργίας Ίχνους και τοποθέτησης σε μία πινακίδα.

Συνήθως, θα χρησιμοποιήσετε τις επιλογές “Ρύθμιση Αυτόματης Τακτοποίησης” της Γενικής Πινακίδας - στις Ρυθμίσεις Γενικής Πινακίδας - για λεπτομερή ρύθμιση της εμφάνισης των απόψεων ΕΟψης στην Πινακίδα.

Για να επιλέξετε μία ομάδα Εσωτερικής Όψης, επιλέξτε οποιαδήποτε γραμμή του Ορίου Δωματίου της.

Εντούτοις, οι ρυθμίσεις οποιουδήποτε τμήματος είναι ατομικά προσπελάσιμες.
