Το εργαλείο Λεπτομέρεια χρησιμοποιείται για τη γέννηση ενός σ-άποψης σχεδίου Λεπτομέρειας από το μοντέλο, με την τοποθέτηση ενός σημαδιού Λεπτομέρειας σε ένα από τα εξής παράθυρα: Κάτοψη, Τομή, Όψη, Εσωτερική Όψη, 3D Έγγραφο, Φύλλο Εργασίας, Λεπτομέρεια. Χρησιμοποιείται επίσης για την τοποθέτηση συνδεδεμένων σημαδιών Λεπτομέρειας, σαν αναφορά σε οποιοδήποτε σ-άποψης, άποψη ή σχέδιο.
Το Σημάδι Λεπτομέρειας (ένα GDL αντικείμενο) εμφανίζεται σύμφωνα με τις ρυθμίσεις που κάνατε στον διάλογο Ρυθμίσεις Λεπτομέρειας. Μπορείτε επίσης να δημιουργείτε ένα ανεξάρτητο σχέδιο Λεπτομέρειας, με ή χωρίς σημάδι.
Τα σ-άποψης Λεπτομέρεια εμφανίζονται σε ένα αποκλειστικά δικό τους Παράθυρο Σχεδίου Λεπτομέρειας και παρατίθενται στον Χάρτη Μελέτης του Πλοηγού.
Τα σ-άποψης Λεπτομέρειας που έγιναν από υφιστάμενα στοιχεία της μελέτης, είναι τα 2D αντίγραφα αυτών των στοιχείων. Τα σ-άποψης μπορούν να ενημερωθούν για να αντανακλούν τις αλλαγές στο σχέδιο. Σε ένα Σχέδιο Λεπτομέρειας μπορείτε να προσθέσετε 2D στοιχεία, κείμενα, σημάνσεις και αντικείμενα.
Μπορεί να θέλετε να ρυθμίσετε περαιτέρω το Σχέδιο Λεπτομέρειας πριν από την τελική εξαγωγή. Εντούτοις, θα διαπιστώσετε ότι τα “διασπασμένα” 2D στοιχεία που δημιουργούνται από το μοντέλο, συχνά περιέχουν πλεονάζοντα στοιχεία (πρόσθετα τμήματα γραμμής, επικαλυπτόμενα ή πλεονάζοντα ράστερ) που δυσκολεύουν την επεξεργασία. Για διευκόλυνση της επεξεργασίας, χρησιμοποιήστε τις λειτουργίες Ενοποίηση Γραμμών και Ενοποίηση Ράστερ σε επιλεγμένα στοιχεία του παραθύρου.
Για περισσότερες πληροφορίες, δείτε: Ενοποίηση Γραμμών και Ράστερ στα Παράθυρα Σχεδίου.

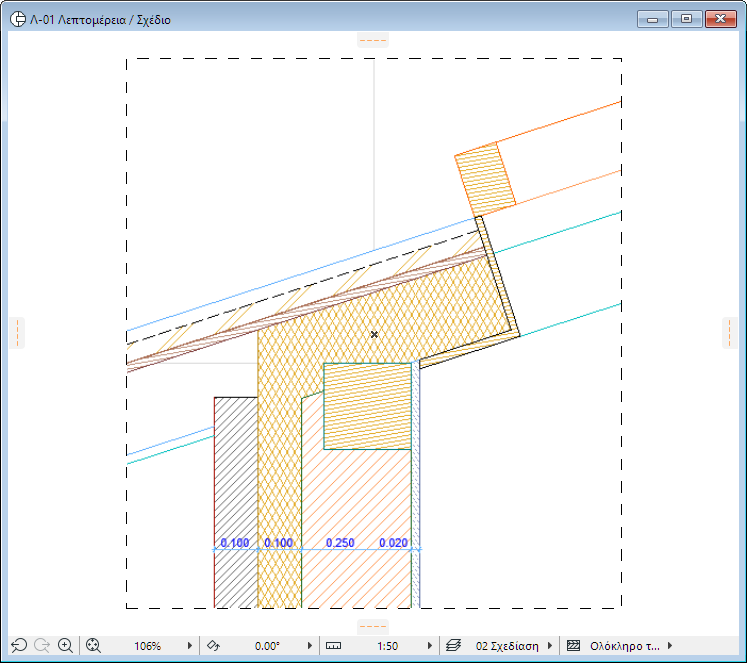

Για να ανοίξετε το Σχέδιο Λεπτομέρειας στο δικό του παράθυρο, κάντε διπλό-κλικ στο όνομα της Λεπτομέρειας στον Πλοηγό.
