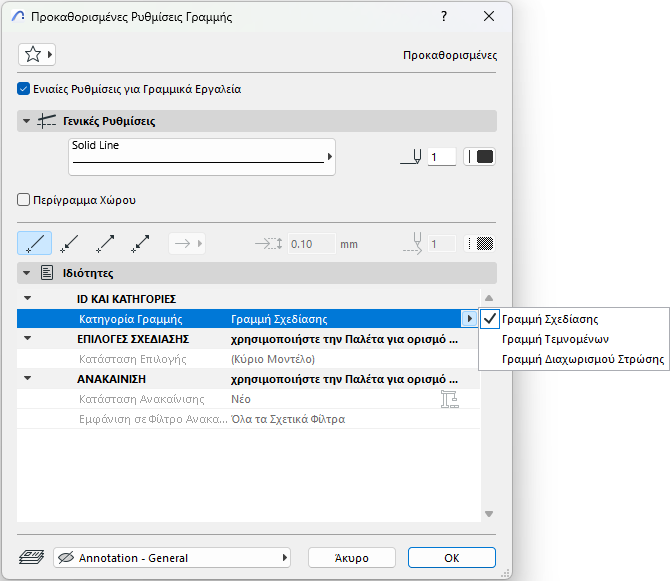

Χρησιμοποιήστε το Πάνελ Ιδιότητες των Ρυθμίσεων Γραμμής για να αναθέσετε κατηγορίες γραμμών.
Χρησιμοποιήστε τις κατηγορίες γραμμών για να τελειοποιήσετε τα Υπερισχύοντα Γραφικά και να εξάγετε τις ρυθμίσεις γραμμών, ανάλογα με την κατηγορίας τους.
Το Archicad έχει τρεις κατηγορίες προϊόντων: Σχεδίασης, Τεμνομένων και Διαχωρισμού Στρώσης.
Εξ ορισμού:
•Όλες οι γραμμές περιγράμματος είναι «γραμμές Τεμνομένων"
•Όλες οι γραμμές διαχωρισμού στρώσης (των Σύνθετων Δομών) είναι «Διαχωρισμού Στρώσης"
•Όλες οι άλλες γραμμές είναι "Σχεδίασης"
Οι κατηγορίες γραμμών μπορεί να είναι χρήσιμες
•Εάν για παράδειγμα, έχετε διασπάσει ένα σύνθετο τοίχο στις γραμμές και στα ράστερ που τον συνθέτουν.
•Εάν σχεδιάζετε γραμμές με το χέρι σε ένα 2D παράθυρο ή σε ένα παράθυρο Τομής
Αναθέστε κατηγορίες σε αυτές τις γραμμές ανάλογα με τη λειτουργία τους στο σχέδιο. Με αυτόν τον τρόπο, ακόμα και οι σχεδιασμένες με το χέρι γραμμές μπορούν να θεωρούνται γραμμές Τεμνομένων ή γραμμές Διαχωρισμού Στρώσης.
Η αντιστοίχηση κατηγοριών γραμμών μπορεί επίσης να είναι χρήσιμη, αν έχετε αποθηκεύσει το αρχείο σε διάταξη DXF/DWG: ο διάλογος Διαμόρφωση Μετάφρασης DXF-DWG σας επιτρέπει να ορίσετε ένα ξεχωριστό Ειδικό Ριζόχαρτο, στο οποίο θα εξαχθούν οι Γραμμές Διαχωρισμού Στρώσεων.
Δείτε: Ειδικά Ριζόχαρτα.
