Ενοποίηση Σχεδιαστικών Στοιχείων σε ΠολυΓΡΑΜΜΗ
Συνδεδεμένες Γραμμές, Τόξα και ΠολυΓΡΑΜΜΕΣ μπορούν να μετατραπούν σε μία απλή ΠολυΓΡΑΜΜΗ.
•Επιλέξτε όλα τα συνδεδεμένα στοιχεία.
•Επιλέξτε την εντολή Επεξεργασία > Αναμόρφωση > Ενοποίηση.
Στο ενοποιημένο σύνολο στοιχείων θα εφαρμοστούν τα χαρακτηριστικά του τελευταίου στοιχείου που έχετε επιλέξει.
Με εκτέλεση της εντολής Ενοποίηση μπορείτε να ενοποιήσετε πολλαπλά σύνολα επιλεγμένων, συνδεδεμένων στοιχείων.
Σημείωση: Για να ενοποιήσετε στοιχεία που έχουν Ομαδοποιηθεί, θα πρέπει πρώτα να κάνετε Προσωρινή Διάσπαση Ομάδων.
Δείτε επίσης: Τομή/Σύνδεση Δύο Στοιχείων.
Για να ανοίξετε μία κλειστή ΠολυΓΡΑΜΜΗ διαγράφοντας ένα από τα τμήματά της:
•Ενεργοποιήστε το Εργαλείο Βέλος.
•Κάντε Ctrl-κλικ (Cmd-κλικ) στο τμήμα γραμμής που θέλετε να διαγράψετε.
Σημείωση: Χρησιμοποιήστε την ίδια μέθοδο για να κόψετε μία ΠολυΓΡΑΜΜΗ που έχει τουλάχιστον 3 τμήματα, σε δύο ανεξάρτητες ΠολυΓΡΑΜΜΕΣ.
Διάσπαση μίας ΠολυΓΡΑΜΜΗΣ
1.Επιλέξτε την ΠολυΓΡΑΜΜΗ.
2.Χρησιμοποιήστε το Σχεδίαση > Διάσπαση στην Τρέχουσα Άποψη.
Οι γραμμές και τα τόξα που προκύπτουν, ομαδοποιούνται. Απομαδοποιήστε τα κατά περίπτωση.
Δείτε επίσης: Διάσπαση στην Τρέχουσα Άποψη.
Διακεκομμένες ΠολυΓΡΑΜΜΕΣ: Ανά Τμήμα ή Συνεχόμενη
Μόνο για ΠολυΓΡΑΜΜΕΣ, εάν χρησιμοποιείτε έναν τύπο διακεκομμένης γραμμής, διαλέξτε μία προτίμηση στις Ρυθμίσεις ΠολυΓΡΑΜΜΗΣ για τον τρόπο χειρισμού του διακεκομμένου μοτίβου στις κορυφές της πολυΓΡΑΜΜΗΣ.
Κατανομή Διακεκομμένου Μοτίβου Κατά Μήκος Ολόκληρης της ΠολυΓΡΑΜΜΗΣ

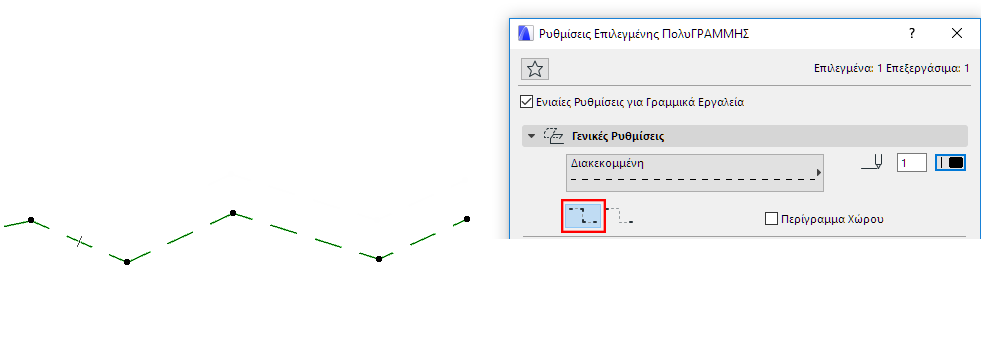

Κατανομή Διακεκομμένου Μοτίβου Ανά Τμήμα
