Διάσταση Πάχους Τοίχου ή Πλάκας
Για Τοίχους στην Κάτοψη/Τομή, και για Πλάκες στην Τομή:

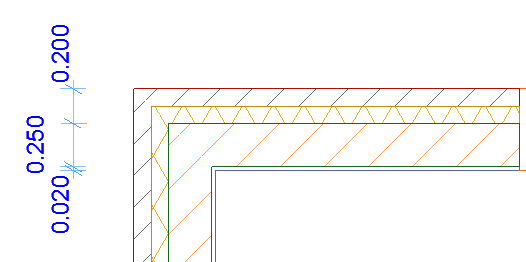

1.Με ενεργό το εργαλείο Γραμμική Διάσταση, κάντε κλικ στη γραμμή περιγράμματος του στοιχείο που πρόκειται να διαστασιολογηθεί.
2.Εμφανίζονται σημεία αναφοράς στις έδρες, στις στρώσεις και/ή στη γραμμή αναφοράς (ανάλογα με τις ρυθμίσεις στις Λεπτομέρειες Διάστασης - δείτε παρακάτω).

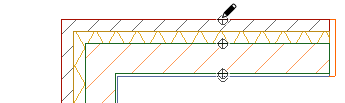

3.Κάντε διπλό-κλικ για να ολοκληρώσετε την αλυσίδα διάστασης και τοποθετήστε την με τον κέρσορα Σφυρί.

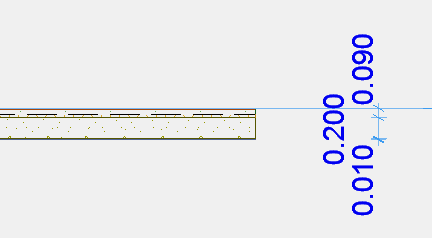

Στην Τομή, μπορείτε να διαστασιολογήσετε το πάχος Πλάκας με τον ίδιο τρόπο.
Αν τοποθετήσετε μία σειρά από σημάδια διάστασης πάχους τοίχου κατά μήκος μίας αλυσίδας τοίχων, θα εμφανιστούν μόνο τα σημεία διάστασης που βρέθηκαν σε τοίχους κάθετους στην αλυσίδα διάστασης.
Σχετικό Θέμα:
Διάσταση Στρώσεων Σύνθετου/Σύμπλοκου Στοιχείου Αυτομάτως
Για να διαστασιολογήσετε αυτόματα τις μεμονωμένες στρώσεις και/ή τις γραμμές αναφοράς σύνθετου ή σύμπλοκου στοιχείου:

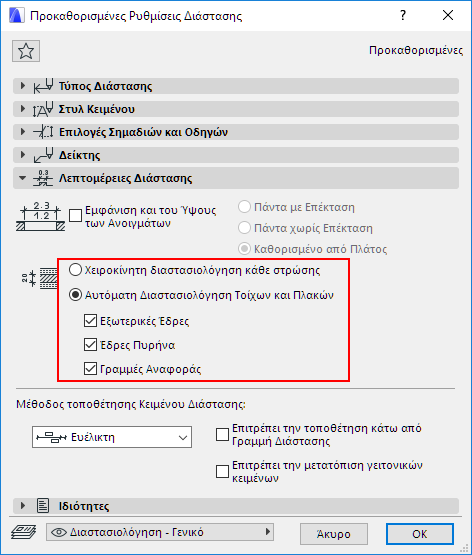

1.Πηγαίνετε στο πάνελ Λεπτομέρειες Διάστασης των Ρυθμίσεων Διάστασης (ή στους αντίστοιχους ελέγχους της Παλέτας Πληροφοριών).
2.Επιλέξτε την Αυτόματη Μέθοδο και στη συνέχεια τσεκάρετε τις επιλογές που θα διαστασιολογηθούν.
Χρησιμοποιήστε ένα ή περισσότερα κουτάκια τσεκαρίσματος σε συνδυασμό, για να πάρετε όλες τις διαστάσεις που χρειάζεστε.

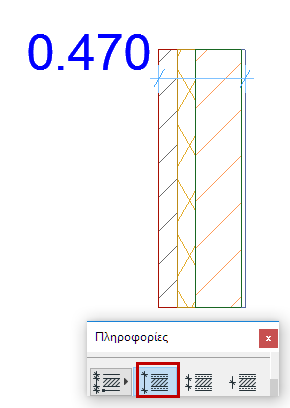

Διάσταση Εξωτερικών Εδρών

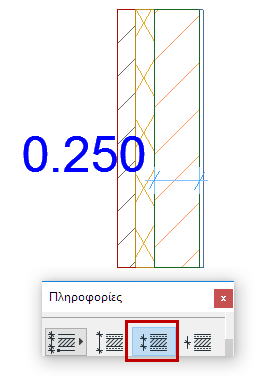

Διάσταση Εδρών Πυρήνα

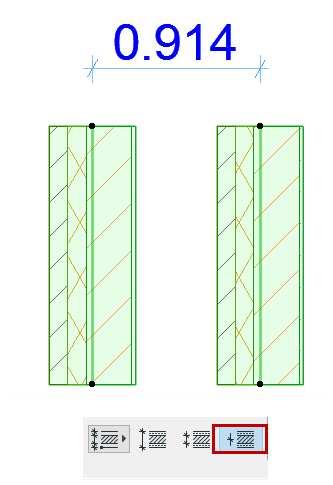

Γραμμές Αναφοράς Διάστασης
